IcronUSB2.0局域网扩展器设备结构

　　在工业现场数据采集、办公区域外设跨网段部署、医疗设备信号远传这类场景里，经常会遇到USB设备传输距离不足、跨局域网无法直连的痛点，常规的USB延长线受信号衰减限制，有效传输距离往往不超过5米，无法满足跨房间、跨楼层的外设连接需求，这款USB局域网扩展装置就是针对这类痛点开发的硬件方案。整套装置包含REX与LEX两个功能单元，分别对应本地端与远端的信号处理功能，本地端单元负责对接主机端的USB接口，完成USB信号的编码与网络封包，通过局域网链路完成数据传输，远端单元则负责将网络数据包还原为标准USB信号，为远端的USB外设提供符合协议规范的供电与数据交互通道，整套系统可以在标准局域网环境下实现USB2.0协议的全兼容传输，支持最高480Mbps的传输速率，能够覆盖U盘、打印机、扫描仪、工业相机等绝大多数USB2.0外设的使用需求。

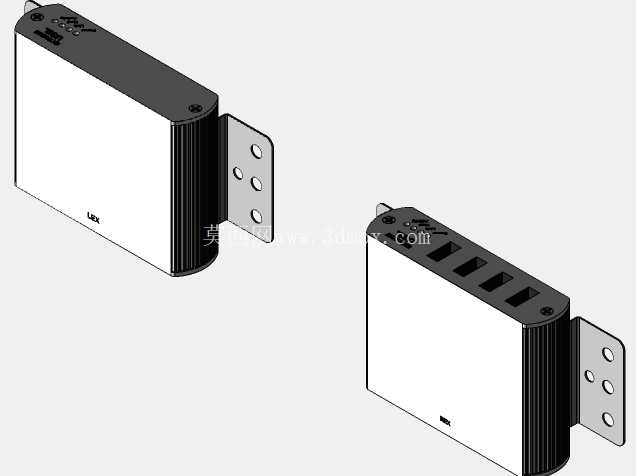

　　从结构设计来看，两个功能单元采用了统一的外壳尺寸规范，主体为长方体金属壳体，侧面设计了带安装孔的L型固定挂耳，挂耳上预留了三个标准安装孔位，可以直接通过螺丝固定在标准机柜的立柱、墙面安装板或者设备机架的安装面上，安装时不需要额外定制转接支架，能够适配工业现场常见的安装环境。壳体主体采用金属拉伸工艺成型，侧面设计了竖向的散热筋结构，既可以提升壳体的结构强度，避免安装过程中出现壳体变形，也能够增大壳体的散热面积，保证设备长时间连续工作时内部电路的热量能够及时散出，避免高温导致的信号不稳定或者器件老化加速。

　　接口布局方面，本地端单元一侧布置了上行USB接口用于连接主机，另一侧布置了RJ45网络接口用于接入局域网，远端单元则在一侧布置了四个下行USB接口，可以同时接驳多台USB外设，另一侧同样布置RJ45网络接口用于接入局域网，接口位置的设计充分考虑了现场布线的便利性，所有接口都布置在壳体的端面位置，布线时线缆不会与安装面产生干涉，也方便后期维护时插拔线缆。安装边界方面，设备主体的宽度与深度都控制在较小的尺寸范围内，挂耳突出壳体侧面的长度经过精确计算，安装后设备主体与安装面之间预留了足够的散热间隙，不会因为紧贴安装面影响散热效果，挂耳上的安装孔位采用长圆孔与圆孔组合的设计，安装时可以在小范围内调整设备的固定位置，降低安装时的孔位对位精度要求，提升现场安装的效率。

　　在实际选型应用中，这类扩展装置常被用于工业控制场景下，将工控机的USB接口延伸到生产工位，连接工位上的扫码枪、数据采集器等设备，不需要在每个工位都部署独立的工控主机，能够有效降低设备部署成本；在办公场景下，可以将机房内的加密狗、打印机等共享USB设备延伸到办公区域，实现多终端共享访问，不需要反复插拔设备；在医疗场景下，可以将检查室的影像采集设备USB信号延伸到操作间，避免医护人员长时间暴露在辐射环境中。建模过程中完全依据实物的竣工会测尺寸完成，所有结构细节都做了还原，包括壳体的拼接缝隙、接口的内凹深度、挂耳的折弯角度、散热筋的间距都与实物保持一致，能够直接用于设备安装布局的干涉校验、机柜排布设计、安装支架的配套设计等工作，也可以作为教学案例用于电子设备结构设计的参考，帮助结构设计人员理解这类网络通讯外设的结构设计思路与安装适配要点。
