4x3矩阵式工业按键输入模组结构设计

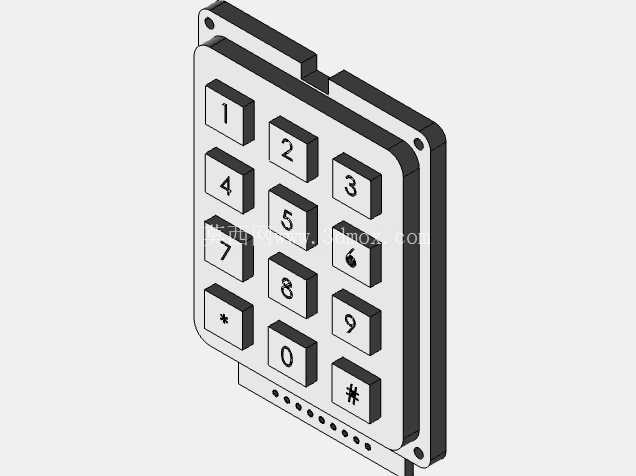

　　这款4行3列排布的矩阵按键输入结构，是工业人机交互场景里应用极广的输入终端部件，常被集成在门禁控制终端、小型工业设备操作面板、智能寄存柜控制端、简易数控设备参数输入模块上，相比独立按键布线方案，矩阵扫描的电路设计能大幅减少主控IO口占用，在有限的板载空间里实现12个独立按键的输入功能，适配多数8位、32位小型主控的硬件资源配置。从结构设计层面看，整个模组采用上下双层壳体扣合的装配方案，上层壳体预留12个方形按键的活动让位孔，每个按键孔位的边缘做了0.2mm的倒角处理，避免按键上下活动时出现卡滞，同时按键帽与孔位之间预留0.15mm的单边间隙，兼顾活动顺畅度与防尘防护需求；下层壳体作为电路承载基座，侧边预留了排线引出的缺口，底部设置了两排定位孔，既可以通过螺丝直接固定在设备面板内侧，也能配合卡扣结构实现快速免螺丝装配，适配不同设备的安装工艺要求。

　　按键本体采用方形带定位凸台的结构设计，每个按键帽下方对应独立的轻触开关，凸台结构刚好对准轻触开关的触发中心，按压时的力传导路径直接，不会出现偏位触发或者触发无力的问题，按键表面的字符采用凹刻填漆工艺预留位置，长期按压使用也不会出现字符磨损脱落的情况，适配工业场景下高频次操作的耐用性要求。整个模组的安装边界控制得十分紧凑，整体厚度不超过12mm，安装孔位按照标准75mm间距的面板安装规范设置，能直接替换市面上多数同规格的矩阵按键模组，不需要重新开模调整面板开孔尺寸。在电路布局层面，按键矩阵的行线与列线走线下层PCB板，排线接口设置在模组底部的侧边，不会占用正面的面板显示空间，接线时可以直接将排线顺着设备壳体内部的走线槽布置，避免和其他内部结构产生干涉。设计过程中针对按键的按压手感做了专项优化，每个按键的活动行程控制在1.2mm-1.5mm之间，触发压力设定在120g-150g区间，既不会因为压力过轻导致误触发，也不会因为压力过大造成长时间操作的手部疲劳，适合工业场景下操作人员戴薄劳保手套操作的使用需求。

　　壳体材质选用常规ABS工程塑料，上层壳体做细磨砂表面处理，不易残留指纹和操作污渍，下层壳体采用稍高韧性的ABS材质，扣合位设置了0.3mm的装配过盈量，扣合后上下壳体之间不会出现松动异响，同时不需要额外打胶或者螺丝固定就能满足日常使用的结构强度要求。在实际设备集成过程中，这款按键模组可以直接搭配段码屏或者小型OLED屏做参数输入交互，不需要额外添加按键解码芯片，通过主控的定时扫描逻辑就能完成按键值的识别，同时硬件上预留了消抖电路的焊盘位置，开发者可以根据实际需求选择硬件消抖或者软件消抖方案，适配不同的开发成本要求。

　　针对户外使用的场景，壳体接缝处可以加装薄硅胶密封圈，实现IP54级的防护能力，避免雨水或者粉尘进入模组内部造成按键接触不良，按键帽也可以更换为带硅胶防水套的版本，进一步提升恶劣工况下的使用寿命。从安装适配性来看，模组的整体外轮廓尺寸控制在80mm长、65mm宽的范围内，面板开孔只需要按照外轮廓尺寸预留0.5mm的装配间隙即可，不需要额外设置复杂的定位结构，普通设备面板的钣金冲压或者塑料注塑工艺都能轻松满足开孔精度要求，大幅降低设备厂商的集成加工成本。
