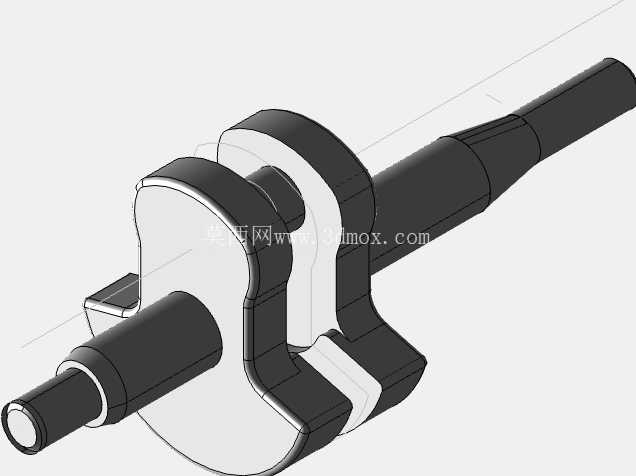

单曲柄传动结构三维建模设计

在往复式动力设备与传动系统的设计环节中，单曲柄结构是实现旋转运动与直线往复运动转换的核心基础构件，其设计合理性直接决定整套机构的运行平稳性、动力传递效率与服役寿命。从实际工程应用场景来看，这类单曲柄结构广泛适配于小型通用内燃机、往复式柱塞泵、轻型冲压设备的进给机构、农业机械的往复切割单元等场景，核心作用是承接主轴的旋转扭矩输出，通过曲柄销与连杆组件的配合，将连续旋转动作转化为指定行程的直线往复动作，或是反向将往复直线输入转化为旋转输出。

从结构功能特性来看，该单曲柄采用整体式锻造结构设计，区别于分体式装配曲柄，整体式结构消除了曲柄臂与主轴颈、曲柄销的装配间隙，在高转速工况下能有效降低连接松动风险，减少动不平衡量。主轴颈采用阶梯轴设计，两端轴段预留了轴承安装位，可适配深沟球轴承或滑动轴瓦的安装需求，轴端的锥面结构用于连接动力输入带轮或输出飞轮，锥面配合的自锁特性可保证大扭矩传递下无相对滑移。曲柄臂部分采用了非对称的减重轮廓设计，在保证曲柄销与主轴颈连接强度的前提下，去除了非受力区域的冗余材料，既降低了整体转动惯量，减少启动阶段的动力损耗，也能优化高速旋转时的动平衡表现，避免因偏心质量过大引发的整机振动。曲柄销的轴径与主轴颈保持合理的比例关系，表面预留了足够的磨削加工余量，可满足后续表面淬火、精磨的工艺要求，保证与连杆大头轴承配合的表面粗糙度与形位公差。

在设计思路层面，建模过程中首先确定了曲柄的偏心距参数，该参数直接决定从动件的往复行程长度，建模时以主轴颈的回转中心为基准，严格约束曲柄销中心与主轴中心的平行度与偏心距公差，避免因偏心距偏差导致实际行程与设计值不符，引发机构卡滞或行程不足的问题。其次，对曲柄臂与轴颈的过渡区域做了大圆角处理，这一细节是应力集中防控的关键，在交变载荷长期作用下，直角过渡或小圆角过渡的位置极易萌生疲劳裂纹，大圆角过渡可将应力集中系数降低40%以上，大幅提升构件的疲劳强度。同时，在曲柄臂的平衡侧预留了平衡块的安装贴合面，可根据实际动平衡测试结果加装不同质量的平衡块，抵消曲柄销与连杆大头旋转产生的一阶往复惯性力，降低设备运行时的振动幅值。

从安装边界与尺寸配合来看，两端主轴颈的同轴度公差控制在0.02mm以内，保证安装后轴承的受力均匀，避免偏磨；曲柄销与主轴颈的中心距公差严格控制在±0.01mm，保证往复运动的行程精度。轴向尺寸上，主轴颈的定位轴肩高度符合轴承安装的标准尺寸要求，可实现轴承的轴向定位，无需额外加装定位套；轴端的键槽尺寸适配标准平键，可满足不同动力连接方式的需求。整个模型的建模过程完全遵循机械加工的工艺逻辑，所有特征均可通过锻造、粗车、精车、铣削、磨削的常规工艺实现，不存在无法加工的倒扣或极端薄壁结构，最小壁厚满足高强度工况下的刚度要求，在最大爆发压力工况下的变形量控制在0.05mm以内，不会因变形导致连杆运动卡滞。

在实际选型应用中，这类单曲柄结构更适合中小功率的传动场景，相较于多缸曲轴，其结构简单、加工成本低、维护便捷，在小型通用动力设备、轻工机械的进给机构中有着不可替代的应用优势。建模过程中对所有配合面的尺寸公差、形位公差都做了符合行业标准的约束，可直接导出工程图用于生产加工，也可导入多体动力学仿真软件，搭配连杆、活塞组件做运动学仿真，验证不同转速下的惯性力变化、构件受力情况，为后续的结构优化提供准确的模型基础。
