Arduino操纵杆限位导向结构件

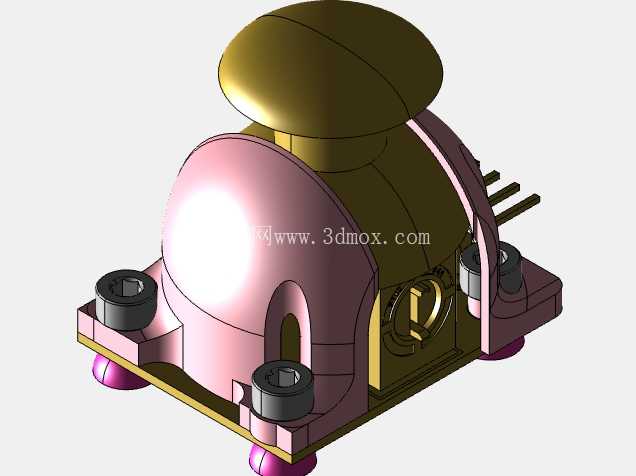

　　在嵌入式操控外设的结构设计场景中，操纵杆的行程限位与导向精度直接决定了操控手感与信号输入的准确性，这套导向限位结构正是针对Arduino平台外接操纵杆的行程偏移问题开发的配套结构件。日常做开源硬件项目调试时，很多市售小型操纵杆模块没有配套的物理限位结构，摇杆在大幅度扳动时容易出现过冲偏移，长期使用后还会因为基座受力不均出现触点磨损、信号漂移的问题，这套结构就是从物理防护层面解决这类痛点。从结构功能来看，这套构件分为上部的蘑菇头防护帽、中部的导向基座、底部的安装固定座三个核心部分。

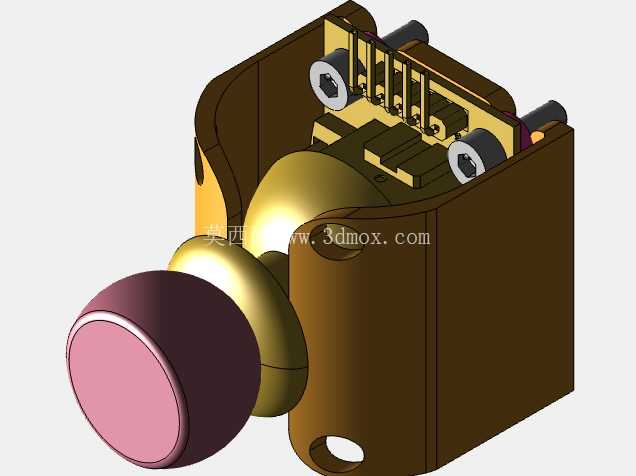

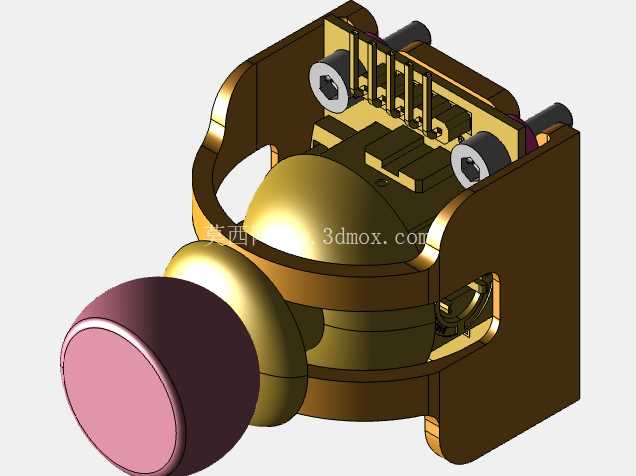

　　上部的蘑菇头帽采用圆弧过渡设计，完全包覆操纵杆的顶部操作端，既可以增大手指接触的受力面积，减少长时间操作的指尖压感，也能避免操纵杆杆体直接受侧向冲击力出现弯折；中部的导向基座做了对称的弧形导向槽，槽体的弧度完全匹配操纵杆的额定扳动角度，当摇杆扳动到额定最大行程时，槽壁会提供刚性限位，阻止杆体继续超行程位移，从根源上避免电位器因过扭出现的碳膜磨损；基座两侧预留的引脚避让槽，刚好可以容纳操纵杆模块的信号输出排针，不会干涉原有电路的接线走线。

　　底部的安装座采用四角带安装孔的平板结构，安装孔的位置完全匹配标准Arduino扩展板的固定孔位，安装时只需要将操纵杆模块嵌入基座的中心定位腔，再用M2规格的紧固件穿过四角安装孔，就能将整个结构连同操纵杆模块一同固定在控制终端的面板或者扩展板上，不需要额外对原有模块做打孔、粘接等破坏性改装。设计过程中特意做了几处细节优化：导向槽的内壁做了0.2mm的拔模斜度，既可以减少注塑或者3D打印成型后的脱模阻力，也能避免摇杆扳动时和槽壁出现卡滞；基座底部和操纵杆模块接触的位置做了0.5mm的凸台定位筋，装配时凸台会卡入模块外壳的装配缝隙，不需要额外打胶就能实现周向定位，避免长期使用后基座和模块出现相对转动；上部蘑菇头帽和杆体的配合采用过盈配合设计，过盈量控制在0.1mm，既可以保证帽体不会因为频繁扳动脱落，也方便后期拆卸更换磨损的帽体。

　　从安装边界来看，整个结构装配完成后的总高度不超过35mm，基座的最大外轮廓尺寸控制在40mm×30mm范围内，不会占用扩展板上相邻的接口空间，哪怕是在空间紧凑的手持控制终端内安装，也不会和电池、主控板等其他元器件出现干涉。实际应用场景中，这套结构既可以用在桌面级Arduino实验平台的操纵杆防护上，也可以适配小型遥控设备、工业简易操控终端的操纵杆改装，尤其是在教学实验场景中，学生频繁扳动操纵杆很容易造成模块损坏，加装这套导向限位结构后，能大幅降低操纵杆模块的损坏率，同时统一的扳动行程也能让模拟量输入的信号范围更稳定，减少程序调试时因为行程不一致带来的参数校准工作量。结构设计时没有采用多余的复杂曲面，所有加强筋、定位结构都做了等壁厚处理，不管是采用3D打印快速打样验证，还是开模做小批量注塑生产，都能很好地控制成型难度，打印时不需要添加过多支撑，开模时也不会出现倒扣难以脱模的问题。另外，基座两侧预留的微调缺口，可以根据不同型号操纵杆的行程差异，对导向槽的限位角度做小范围的打磨调整，适配不同厂商生产的同尺寸操纵杆模块，不需要重新修改整体模型。
