多足棘爪式越障行走机械装置结构设计

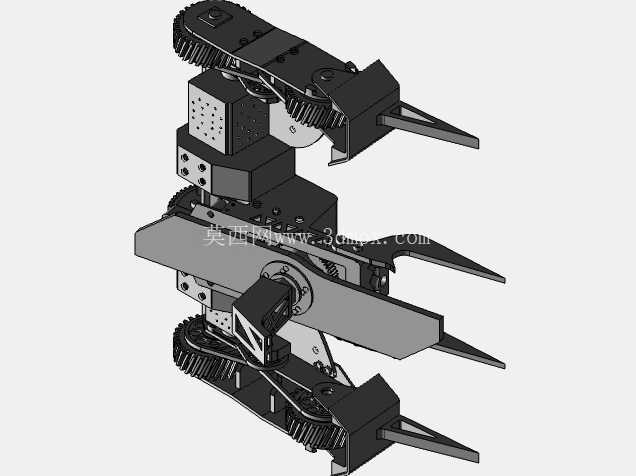

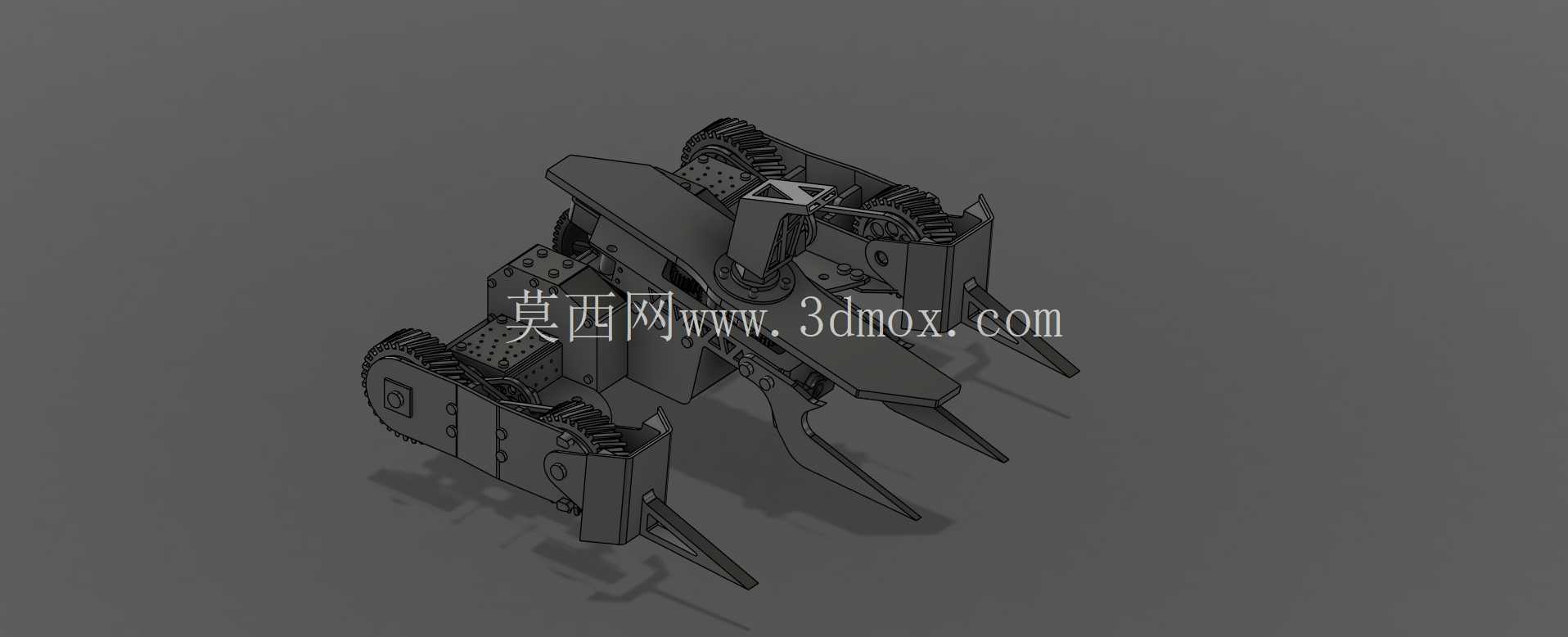

这款多足行走装置的结构设计，核心瞄准非结构化地形的通行需求，区别于常规轮式、履带式移动载体的通过性短板，在碎石坡面、建筑废墟、狭窄管廊这类轮式设备易打滑卡滞、履带易被尖锐物穿刺脱轨的场景下，能依靠多组棘爪式足端的交替动作完成稳定移动。从结构布局来看，整机采用对称式框架承载，主体框架采用折弯钣金拼接成型，既控制整体自重，又能为内部传动组件提供足够的安装支撑刚度，足端的棘爪式结构做了锐角收边处理，接触地面时能嵌入松软土层、卡入硬质缝隙，避免坡面行进时的侧滑与空转。

设计过程中优先考虑了传动链路的紧凑性，每组行走足对应独立的传动副，动力从中心动力舱输出后，经齿轮组分流到各侧的行走单元，相邻足的动作相位差经过匹配，保证任意时刻至少有两组足端与接触面形成稳定支撑，不会出现整机倾翻的风险。足端与传动臂的连接位置预留了小幅摆动间隙，能在接触凹凸不平的接触面时自动适配角度，让棘爪的受力面完全贴合支撑面，减少局部应力集中导致的结构变形。

从安装边界来看，整机的横向宽度控制在常规巡检通道的通行尺寸范围内，竖向高度预留了顶部搭载检测模块、小型作业工具的安装位，不需要额外拓展支架就能完成功能拓展；底部的离地间隙经过校核，能跨过直径不超过足端长度1/3的块状障碍物，不会出现底盘剐蹭卡滞的问题。传动组件全部内置在框架护板内侧，外部的钣金护板能阻挡行进过程中飞溅的碎石、尘土侵入传动啮合位置，降低户外作业时的故障概率。

在功能特性上，这款装置没有采用复杂的多自由度关节设计，而是用固定相位的传动结构实现行走动作，相比多舵机控制的足式机器人，结构可靠性更高，维护成本更低，适合长时间在无人值守的场景下执行巡检、探测类作业。足端的棘爪属于易损件，设计时采用了快拆式连接结构，磨损后不需要拆解整个传动链路，就能直接更换足端配件，现场维护的操作门槛极低。框架的连接位置全部采用标准紧固件拼接，不需要专用工装就能完成整机拆装，方便运输到作业现场后快速组装投用。

实际应用中，这类结构可以适配灾后废墟的生命探测载体、山地管线的巡检移动平台、狭窄矿道的采样设备底盘，针对不同的作业场景，只需要调整足端棘爪的长度、角度参数，就能匹配对应的路面附着需求：比如在松软泥土地面作业时，更换更长的棘爪就能获得更大的抓地深度；在硬质铺装路面作业时，更换带缓冲垫的平足端，就能减少行进过程的振动，保护搭载的精密检测设备。

结构校核阶段，重点对足端的受力做了有限元分析，在单足承载整机1.5倍重量的极端工况下，棘爪根部的最大应力仍低于材料屈服强度，不会出现断裂变形的问题；传动齿轮的啮合间隙控制在合理区间，既不会因为间隙过大产生传动冲击，也不会因为间隙过小出现卡滞磨损。整机的重心落在所有足端的支撑多边形中心位置，即使在30度的侧倾坡面上，也能保持稳定不倾翻，满足多数非结构化地形的通行要求。
