服务器PCIe接口RAID阵列卡散热结构

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1196391

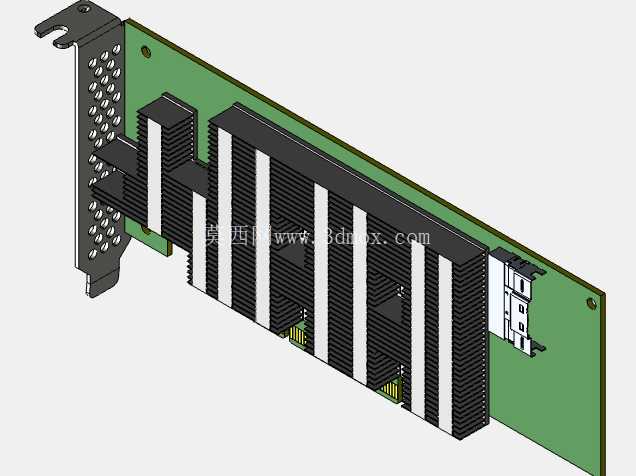

  • 服务器PCIe接口RAID阵列卡散热结构

这款板卡类硬件结构主要面向机架式服务器、磁盘阵列柜等企业级存储设备场景,承担多硬盘通道的RAID阵列管控功能,解决单硬盘存储容量不足、数据读写冗余备份的核心需求,是企业级存储系统里负责硬盘资源调度、数据条带化处理、故障盘数据重建的核心扩展硬件。从结构设计来看,整体采用标准PCIe全高挡片的安装规格,挡片位置预留了密集的通风冲孔,配合板载的大面积铝挤散热鳍片形成定向风道,当服务器机箱前进风穿过鳍片间隙时,可快速带走阵列控制芯片、缓存颗粒工作时产生的热量,避免长时间高负载读写下芯片过热降频,影响存储系统的稳定性。

设计过程中优先考虑了机箱内部的安装兼容性,板卡整体长度控制在标准PCIe扩展卡的半长规格范围内,不会与机箱内的内存插槽、CPU散热塔、走线架产生干涉,挡片的固定孔位完全符合PCIe工业规范,可直接固定在标准2U、4U机架式服务器的扩展槽位上,无需额外改造机箱结构。散热鳍片采用等间距直齿结构设计,齿片厚度与间隙经过风道阻力计算,既保证足够的散热接触面积,又不会因为鳍片过密增大风阻导致通风量不足,鳍片通过导热贴与板载的主控芯片、缓存颗粒直接接触,将发热源的热量快速传导至整个鳍片表面,配合机箱系统风扇的强制对流实现散热。

板卡末端预留了硬盘接口的安装位,可直接连接SAS或SATA硬盘的数据线,接口位置的高度与板卡主体齐平,不会因为接口突出导致机箱侧盖无法闭合,板卡四角预留了固定孔位,可根据实际安装需求加装辅助固定压条,避免服务器运输过程中板卡松动导致接触不良。挡片位置的冲孔采用矩阵式排列,开孔率控制在60%以上,既保证足够的进风量,又能阻挡机箱内的大块杂物触碰板卡表面的电子元件,挡片边缘做了折边钝化处理,安装时不会划伤操作人员的手部,也不会割伤机箱内的走线。

从建模还原的角度来看,整个结构完全参照实体硬件的实际尺寸进行测绘,板卡的PCB厚度、鳍片的高度、挡片的弯折角度都与实物保持一致,散热鳍片的每一片齿片的间距、厚度都做了等比例还原,接口位置的卡扣结构、固定弹片也都完整复现,可直接用于服务器结构装配的干涉检查、散热风道仿真模拟,也可作为机房硬件布局演示、存储设备教学的三维演示素材。在实际设备选型过程中,这类阵列卡的结构尺寸是服务器硬件兼容性校验的核心指标,尤其是鳍片高度如果超出PCIe扩展槽的预留空间,就会与相邻的扩展卡产生干涉,或者挡住CPU散热风道,影响整个机箱的散热效率,因此建模过程中对每一处安装边界都做了精准测绘,鳍片最高处距离PCB板面的高度严格控制在标准PCIe卡的限高范围内,挡片的弯折角度、固定孔的中心距都完全符合行业通用规范,可直接导入服务器整机装配模型中进行虚拟装配验证。

板卡表面的电子元件布局也做了简化还原,主控芯片、缓存颗粒的位置与实物一致,散热鳍片完全覆盖这些核心发热元件,没有出现偏位或者覆盖不全的情况,鳍片与PCB板之间预留了足够的间隙,不会挤压到板卡表面的贴片电容、电阻等小型元件,避免长期使用过程中因为鳍片压迫导致元件虚焊脱落。板卡金手指位置的长度、缺口位置也完全符合PCIe接口的规范,可直接插入标准PCIe插槽模型中进行装配模拟,金手指与插槽的接触长度、插入深度都与实际硬件一致,能够直观展示板卡安装后的实际状态。
