外置天线双频USB无线信号接收适配器

　　日常做结构建模的时候，这类外置天线的USB无线适配器是很常见的消费电子通讯配件，建模前首先要捋清楚它的实际使用场景：这类设备主要是给台式机、没有内置无线模块的工控设备、或者内置无线模块信号不佳的笔记本提供双频WiFi连接能力，支持2.4G和5G两个频段的无线网络接入，相比板载贴片天线的迷你网卡，外置可弯折天线的信号增益更高，遮挡环境下的连接稳定性更好，适合工位有金属隔断、设备放置在机柜内部这类信号衰减明显的场景使用。

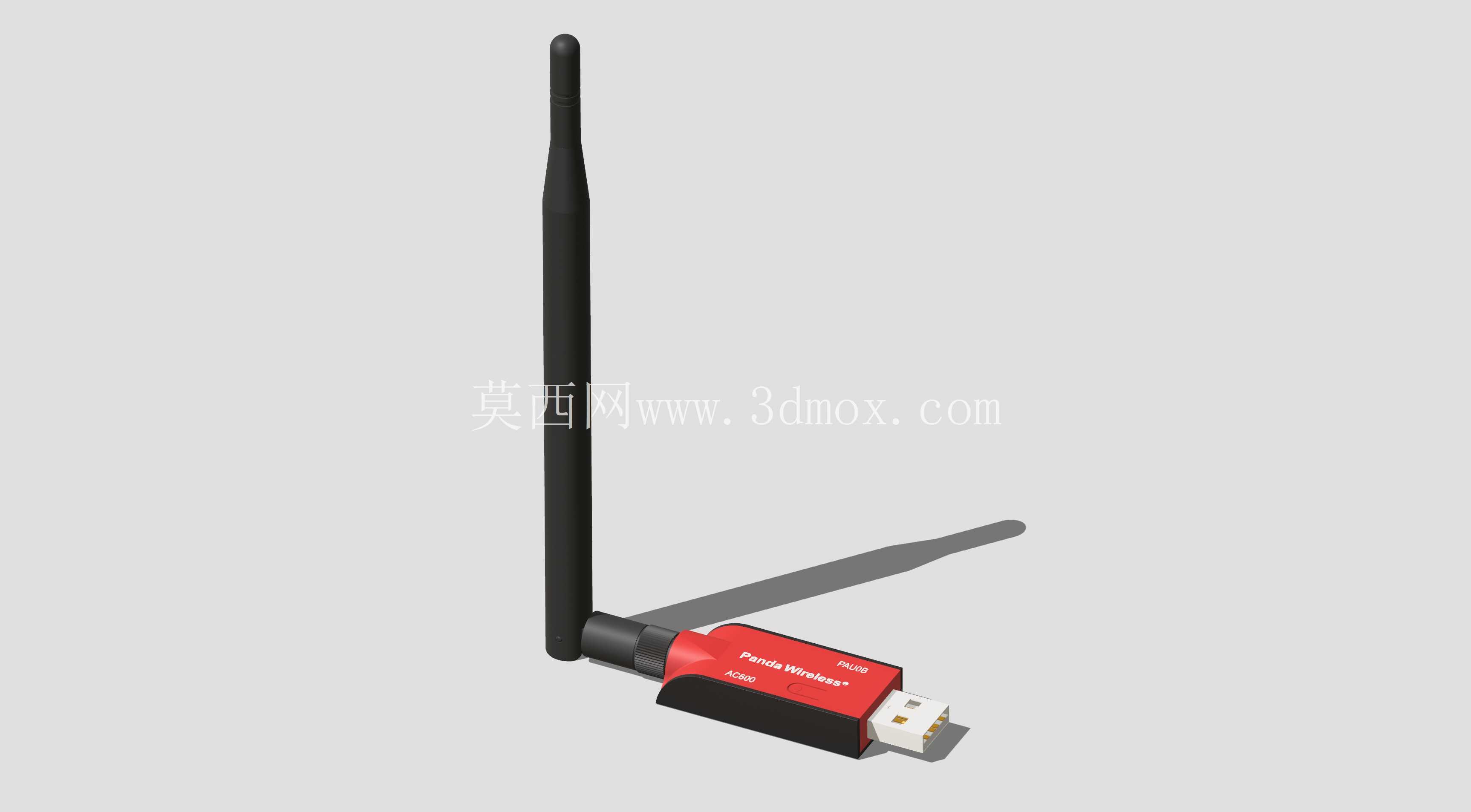

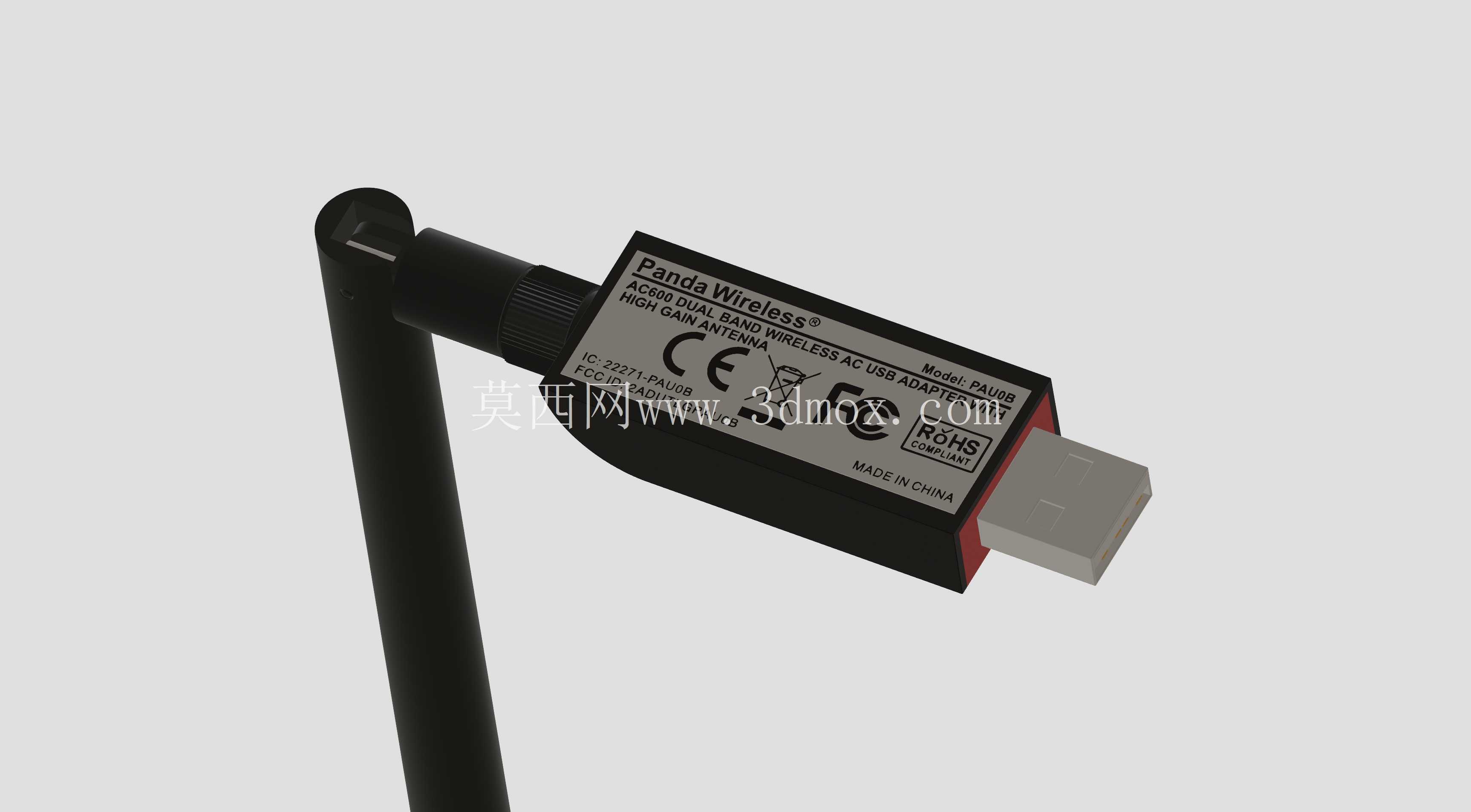

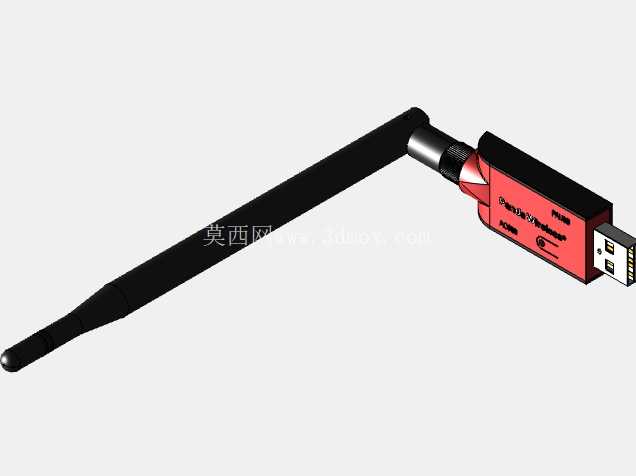

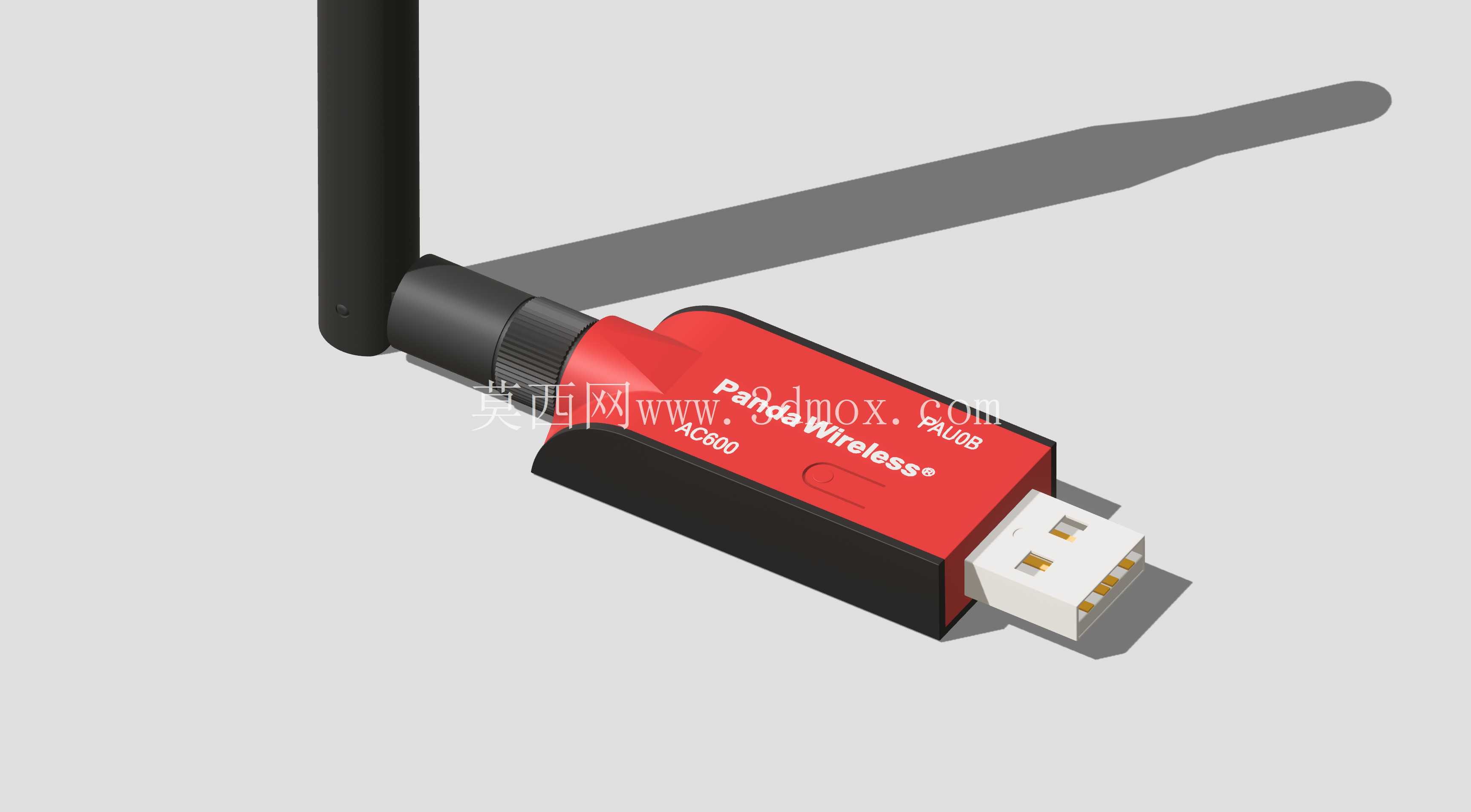

　　建模的时候首先要卡准安装边界，USB公头的尺寸完全遵循USB Type-A标准接口规范，金属插片的长度、厚度，外围塑料护套的尺寸都要和通用USB母座的适配公差匹配，保证插入电脑USB接口后不会出现干涉、松垮的问题，插合后网卡主体和设备外壳之间要留出足够的间隙，避免遮挡相邻的USB接口。天线部分采用铰接结构设计，和网卡主体的连接位置可以实现90度范围内的角度调整，用户可以根据实际摆放位置调整天线朝向，获得最佳的信号接收角度，建模的时候要把铰接位置的转动间隙、限位结构做出来，不能出现转动干涉的问题，天线外壳的直径、长度要匹配内置PCB天线的尺寸，同时控制整体重量，避免插在USB接口上因为重心过高出现下垂、接触不良的问题。主体外壳采用上下扣合的结构，边缘做圆角过渡，没有尖锐的棱角，表面做细晒纹处理，既可以提升握持插拔的手感，也能避免日常使用中留下明显的指纹划痕，外壳上的标识区域做轻微下沉设计，方便后续丝印品牌和参数标识，不会因为摩擦导致标识脱落。建模过程中完全参照实物的实际比例，用卡尺测量关键配合尺寸，结合多角度实拍照片校准外形轮廓，保证各个部件的比例协调，没有出现外形失真的问题。

　　内部结构的预留空间也要考虑到位，外壳内部要留出足够的空间放置无线主控芯片、射频电路、天线馈线，同时预留出屏蔽罩的安装位置，避免内部电路和金属外壳接触出现短路问题，USB接口和内部PCB的连接位置要做定位柱设计，保证组装的时候PCB不会出现偏移，公头插片的位置精度控制在合理公差范围内。这类适配器在实际使用中不需要额外的固定结构，完全依靠USB接口的插合力固定在设备上，所以建模的时候要重点控制整体的重心位置，尽量把重量较大的电路部分靠近USB插接头位置，减少天线端的重量带来的杠杆力，避免长时间使用后USB母座出现松动变形。

　　外壳的壁厚控制在均匀的1.2mm，既可以保证足够的结构强度，插拔的时候不会出现外壳开裂的问题，也能控制整体的重量和材料成本，扣合位置的卡扣结构做0.2mm的干涉量，保证上下壳扣合后紧密贴合，不会出现缝隙过大、轻易松脱的问题。天线的外罩采用柔性ABS材质，和内部的天线芯之间留出0.3mm的间隙，保证调整角度的时候外罩不会和内部天线芯产生摩擦，铰接位置的阻尼力度要适中，调整到任意角度都可以保持固定，不会出现天线自行下垂的问题。
