星链Mini天线配套防水穿板电源连接插头

在户外卫星通信终端的配套结构设计中，穿舱电源连接部件的可靠性直接决定整套设备的环境耐受能力，尤其是面向便携部署的Starlink Mini天线，其配套的电源插头需要兼顾密封性能、穿板安装便利性与线缆耐弯折特性，才能适配户外露营、应急通信、偏远点位临时组网等复杂使用场景。这类插头的实际使用场景多为无遮挡的户外点位，设备外壳需要预留穿线孔位，既要保证电源通路的稳定连接，又要避免雨水、沙尘从穿线位置进入设备腔体内部，同时还要兼顾现场安装的操作效率，不需要复杂的专用工具就能完成穿板固定。

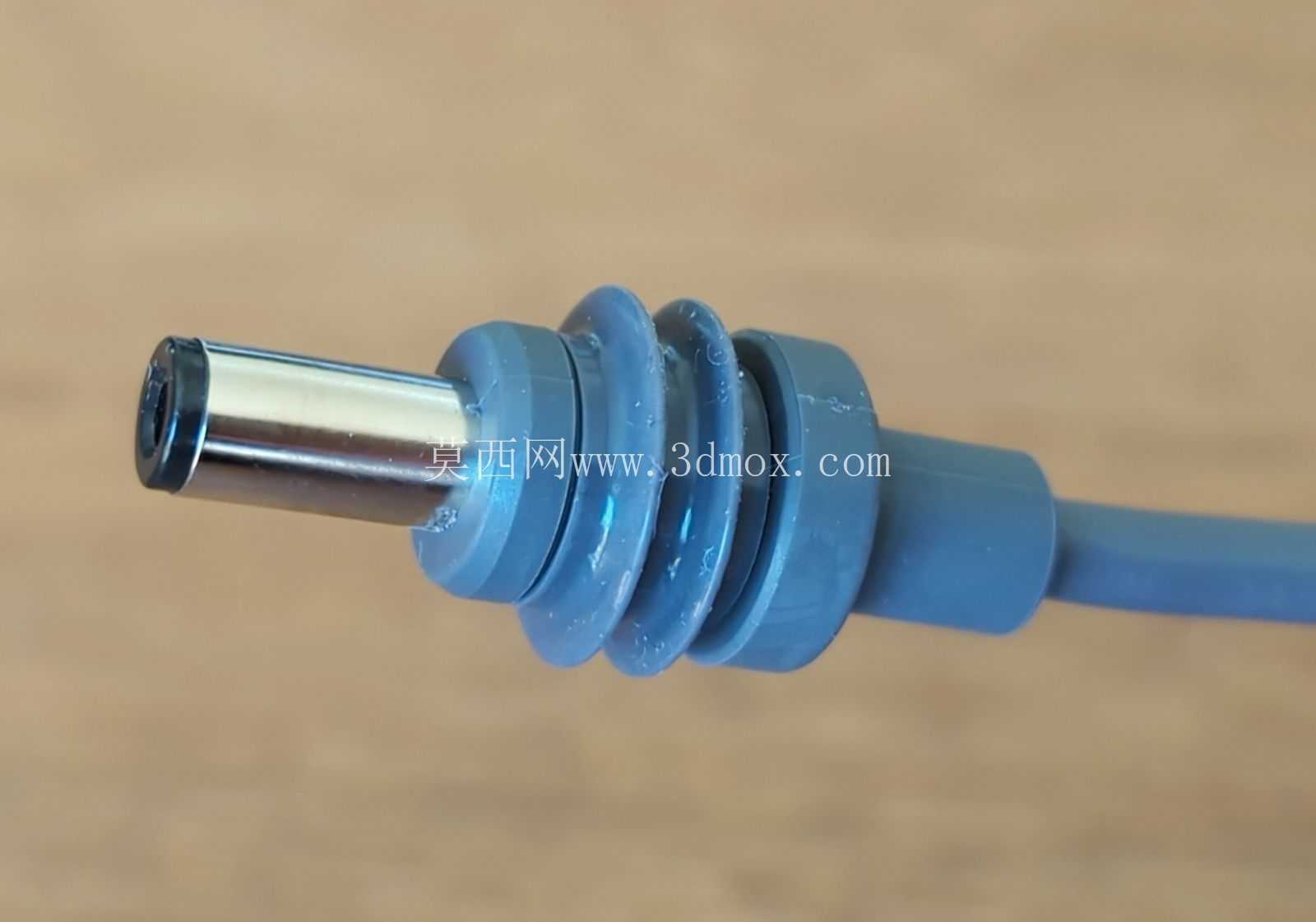

从功能特性来看，这款插头参考常规5.5mm规格DC插头的接触结构做了优化，中心接触销直径为2.5mm，能匹配对应规格的DC电源座，保证电流传输的接触稳定性，不会因为户外轻微振动出现接触不良的问题。和普通DC插头最大的区别在于，插头中部设置了多道环形密封筋与限位法兰结构，密封筋采用弹性材质，当插头穿过设备壳体的安装孔时，密封筋会被孔壁挤压产生形变，完全填充插头与孔壁之间的间隙，实现IP67级别的密封效果，不需要额外打胶或者加装密封垫圈就能满足户外防水要求。

设计过程中首先要明确安装边界的尺寸约束，设备壳体上的安装孔直径设定为12.6mm，这个尺寸刚好能让插头前端的插接部分顺利穿过，同时保证中部的密封筋能产生足够的压缩量；如果现场施工时开孔精度存在偏差，只要开孔宽度不小于13mm，就能顺利完成插头的穿装，不会因为孔位边缘的毛刺或者尺寸偏差导致密封筋被刮损。插头尾部连接的线缆直径为4mm，设计时特意在缆线与插头本体的衔接位置做了弧形过渡的应力释放结构，让线缆可以承受最小10mm弯曲半径的反复弯折，不会因为日常收纳、部署时的线缆拉扯导致芯线断裂或者密封位置开裂，适配便携设备频繁收纳转运的使用需求。

结构建模时需要重点关注几个配合位置的尺寸公差：首先是中心插销与插头本体的同轴度，要控制在0.05mm以内，避免插接时出现偏斜导致接触不良；其次是密封筋的外径尺寸，要比安装孔直径大0.8-1.2mm，既保证足够的密封压缩量，又不会因为过盈量太大导致穿装阻力过大；法兰盘的厚度要匹配常用的设备壳体壁厚，一般在1.5-3mm之间，法兰背面可以设置定位卡点，穿装后旋转一定角度就能卡在壳体内壁，不需要额外的螺母锁紧，进一步简化现场安装步骤。插头的金属接触部分采用镀镍处理，既能提升抗氧化能力，适应户外高湿、高盐雾的使用环境，又能降低接触电阻，减少大电流供电时的发热问题；绝缘本体采用耐候性工程塑料，能在-40℃到85℃的温度范围内保持结构强度，不会因为低温变脆或者高温软化导致密封失效。

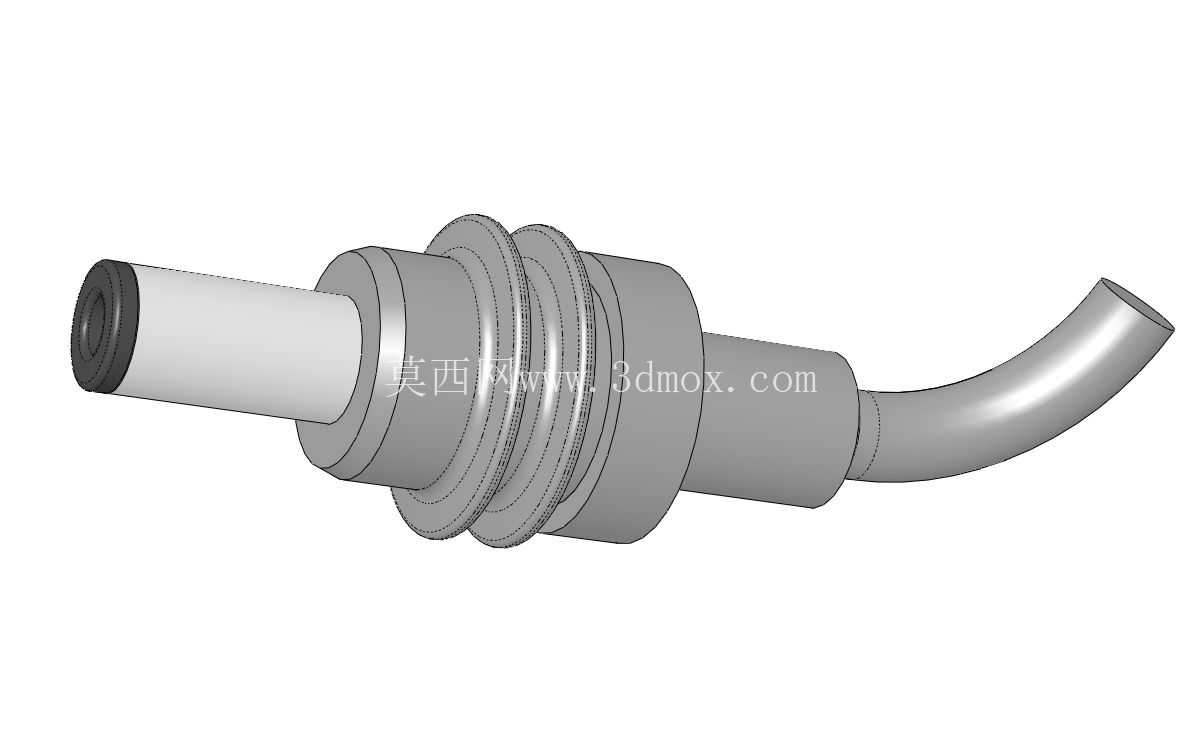

在实际选型应用时，这类插头不仅可以用于星链Mini天线的电源穿舱连接，也可以适配其他需要户外穿板供电的小型通信设备、户外监控探头、便携检测仪器，只要供电电压电流参数匹配5.5/2.5mm DC接口的规范，都可以直接替换使用。建模过程中还原了密封筋的弧度、应力释放段的曲面过渡、插接头的倒角细节，能直接用于结构干涉检查、安装模拟，也可以作为同类穿板防水插头设计的参考原型，帮助结构工程师快速评估穿线位置的密封方案、开孔尺寸是否匹配，减少反复打样验证的周期。需要注意的是，穿装时要保证开孔边缘光滑无毛刺，避免切割损坏密封筋，穿装后可以轻轻拉扯插头确认卡接到位，保证密封面完全贴合孔壁，才能达到预期的防水防尘效果。线缆的弯曲半径在长期固定使用时建议不小于20mm，频繁弯折的活动场景下不小于10mm，能大幅延长线缆的使用寿命，避免内部芯线折断导致的供电故障。
