安可100W可折叠插脚USB-C快充充电器结构

日常做消费电子结构建模时，这类紧凑型快充头的逆向测绘是很常见的项目，这次的建模完全依托实物测绘完成，全程用毫米级比例尺、游标卡尺配合多角度比例照片校准尺寸，没有参考现成的公开图纸，所有曲面、倒角、接口位置都和实物偏差控制在0.1mm以内，完全满足结构验证、配套配件设计的使用需求。

先从实际使用场景来说，这款100W功率的快充头，覆盖的使用范围非常广，常规的笔记本电脑、旗舰手机、平板、支持PD协议的航模锂电池都能适配，尤其是玩航模的用户，外场飞行时不需要带专门的LiPo平衡充电源，只要带这个充电头搭配小型平衡充模块，就能给3S以内的航模锂电池供电，实测带载状态下输出能稳定在19V 2.25A左右，功率接近93W，完全满足外场补电的需求，比传统大块头的笔记本电源适配器便携性提升非常明显。

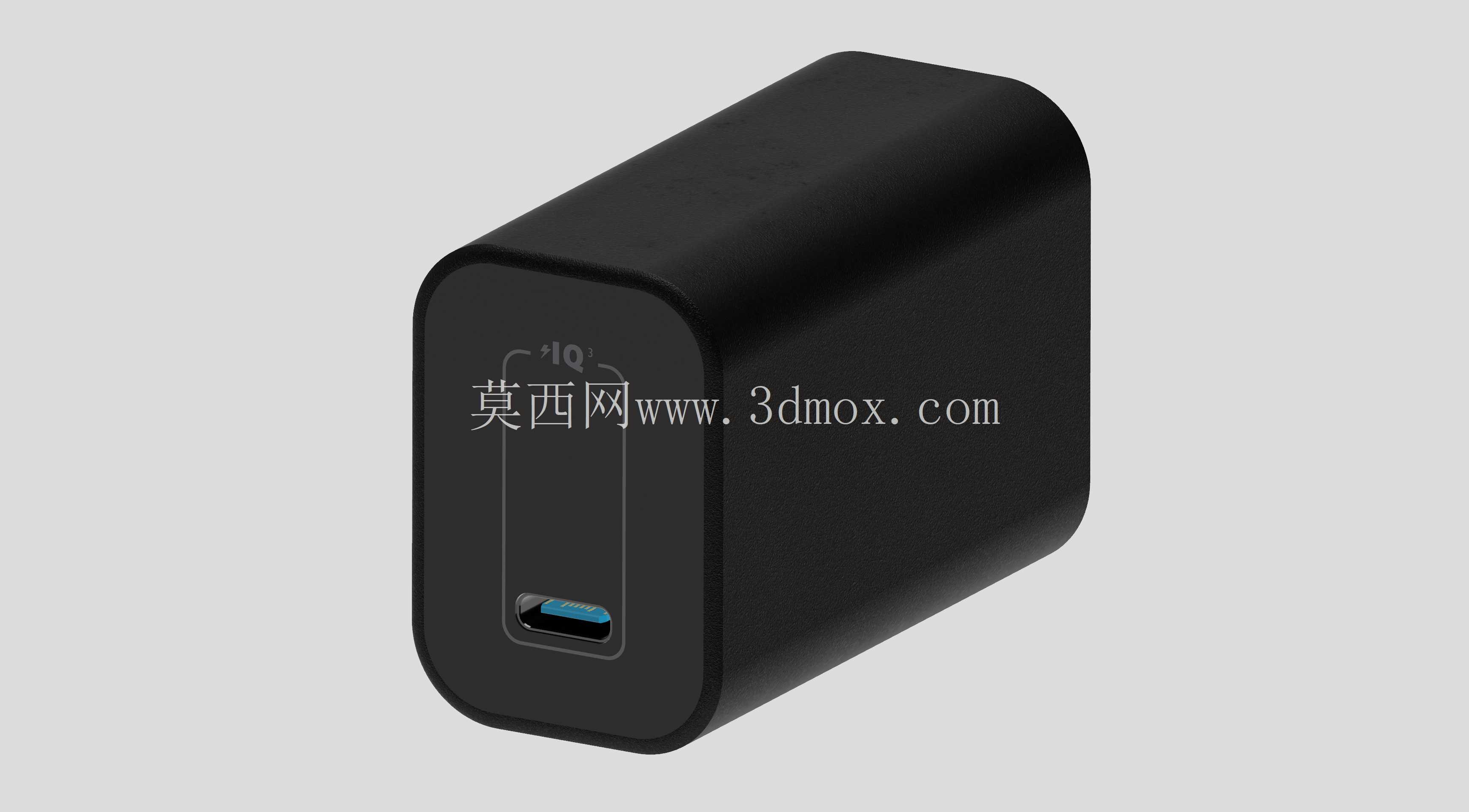

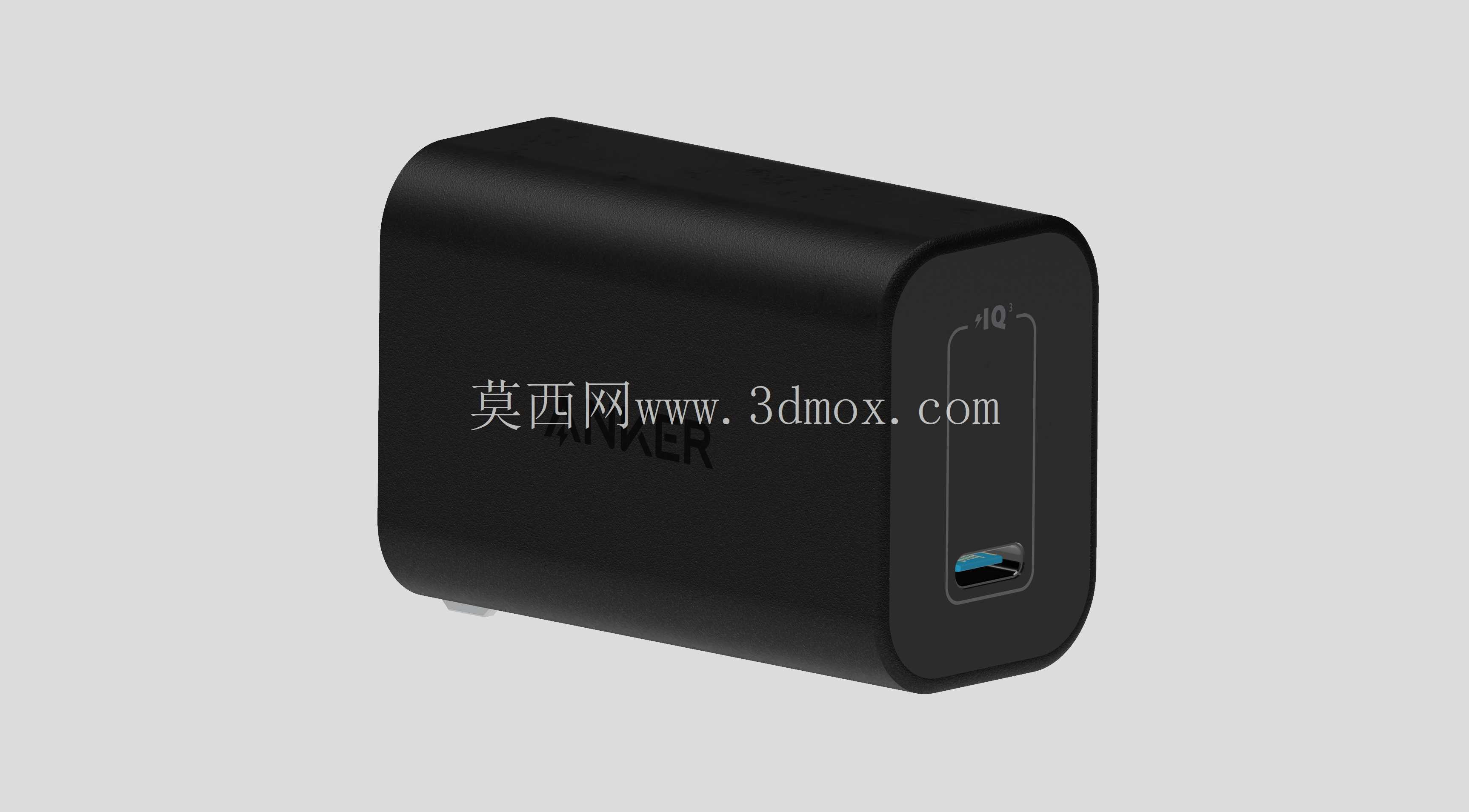

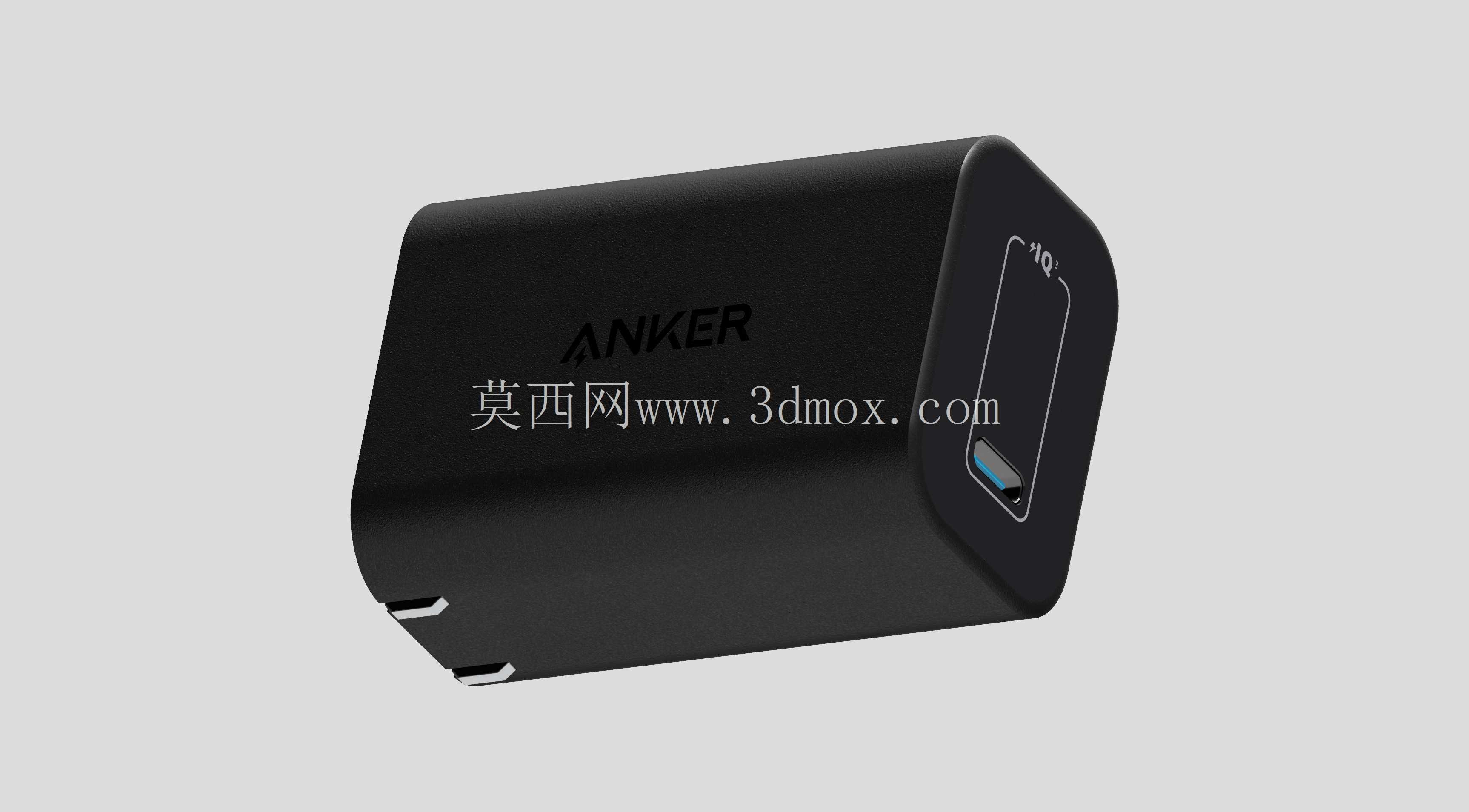

设计思路上，这款产品走的是极致紧凑的路线，插脚做了可折叠结构，收纳的时候不会刮蹭包里的其他设备，外壳是一体注塑的哑光PC材质，边角做了R3左右的大圆角过渡，没有尖锐的棱角，握持插拔的时候手感很顺滑，不会硌手。输出端只做了单USB-C接口，接口周围做了0.5mm的下沉台阶，避免插头插拔的时候刮花外壳表面的丝印，接口内部的蓝色胶芯是辨识度很高的设计，建模的时候特意还原了胶芯的分层结构和内部弹片的位置，方便后续做配套插头的干涉验证。

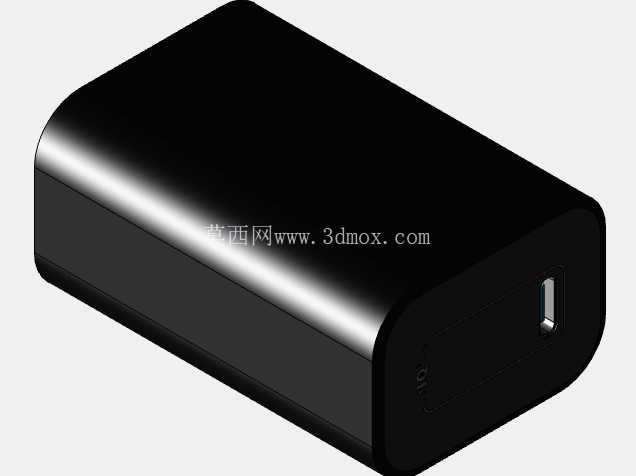

尺寸边界这块，整个充电头的主体是近似圆角长方体的结构，长宽高的比例控制得很合理，插脚折叠之后整体厚度不到3cm，放在牛仔裤口袋里也不会有明显的异物感，插脚展开之后的伸出长度符合国标墙插的安全距离要求，插在墙面插座上的时候不会因为重心问题出现松动脱落的情况。外壳的分型线设在侧面居中的位置，建模的时候特意做了0.05mm的断差来还原实际注塑件的合模线特征，表面的晒纹纹理也通过材质参数做了还原，渲染出来的效果和实物的哑光质感一致。

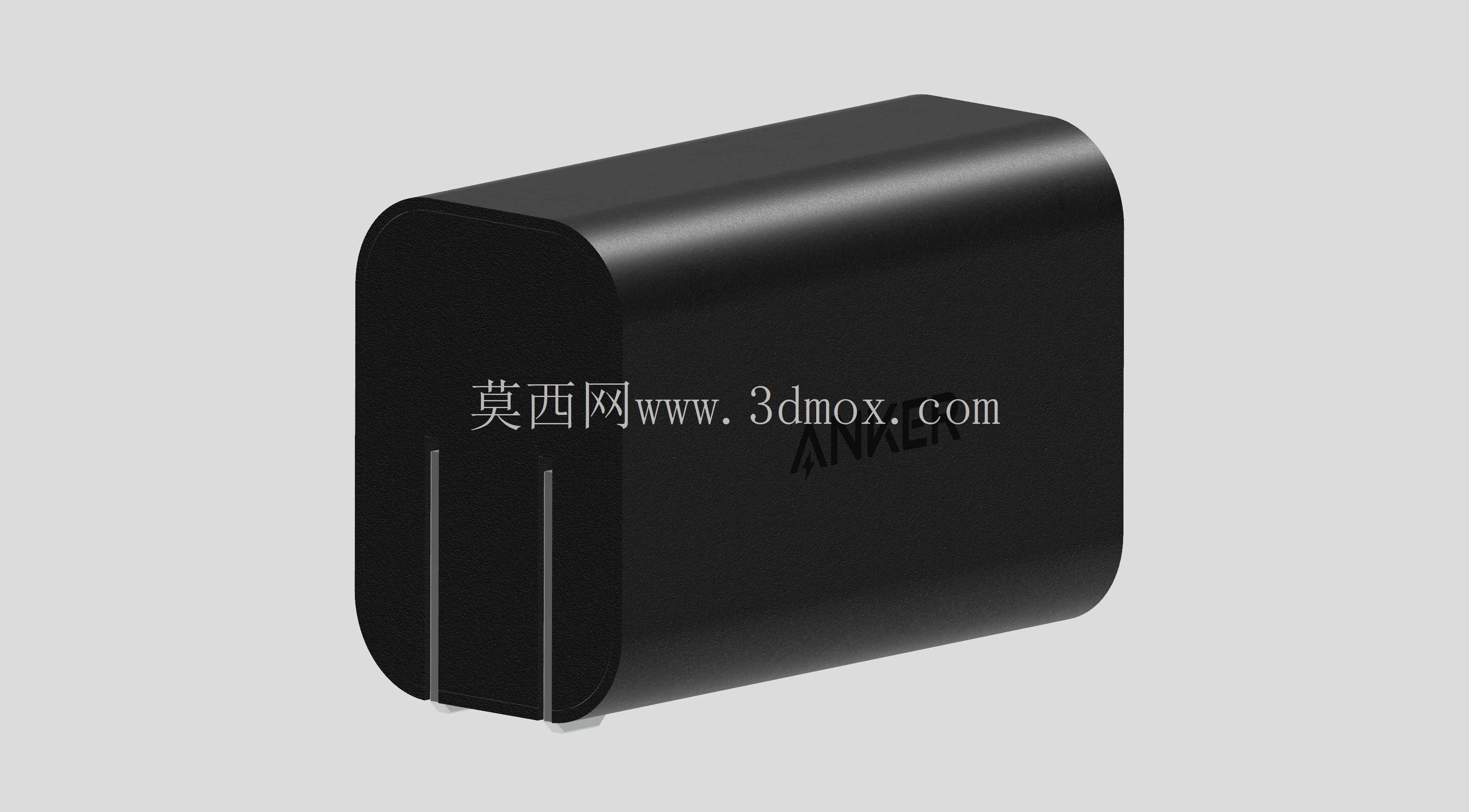

内部结构的预留空间也在建模的时候做了考量，按照100W GaN快充的常规布局，外壳内部的空间刚好能放下氮化镓功率板、滤波电容、变压器和折叠插脚的弹片结构，壁厚控制在1.2mm，既满足安规的绝缘距离要求，又尽可能压缩了整体体积。插脚的折叠转轴位置做了限位结构，展开的时候能自动卡紧，不会出现插脚晃动导致接触不良的问题，折叠的时候有明显的阻尼感，不会因为日常晃动自己展开。

从结构设计的角度来说，这类紧凑型快充的建模难点主要在曲面的顺滑度和插脚折叠结构的运动干涉验证，这次建模的时候特意做了插脚的运动副模拟，确认折叠和展开的全行程都不会和外壳、内部元器件出现干涉，所有的倒角、拔模角度都按照注塑件的生产要求做了设置，拔模斜度控制在1.5度，方便后续开模生产的时候顺利脱模。外壳表面的品牌标识位置做了微凹的蚀刻画廊，丝印的位置和大小完全和实物对齐，不会出现标识偏移的问题。

实际选型参考的时候，这个模型可以用来做配套的充电头保护套、桌面收纳支架、多口充电坞的适配设计，也可以作为消费电子紧凑型电源结构设计的参考案例，尤其是在大功率小体积电源的结构布局上，这款产品的空间利用率很有参考价值，能给后续的同类型产品设计提供尺寸和布局上的参考，避免出现空间浪费或者安规距离不足的问题。
