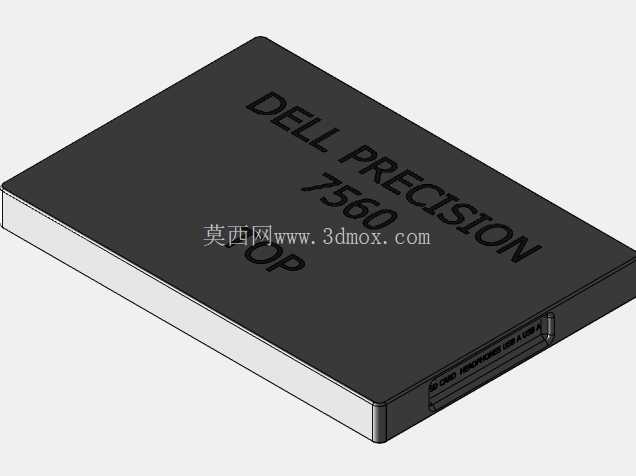

戴尔Precision7560移动工作站外观结构

　　做现场工位的壁挂支架适配时，最先要解决的就是设备本体的外形基准问题，这款移动工作站的三维结构，完全围绕实际办公与工业现场的挂载需求还原，没有做多余的外观美化，所有棱边、接口位置、壳体厚度都按照实物的装配边界做了1:1的结构复刻。很多工程师在做桌面扩展、壁挂挂载、车载固定这类工装设计时，最容易踩的坑就是只参考官网给出的平面尺寸，忽略了机身底部的垫脚高度、侧边接口的突出量、屏幕开合的最大干涉边界，最后做出来的支架要么装上去挡了线材插拔，要么屏幕打开时和支架结构产生碰撞，这个模型在构建时就把这些容易被忽略的细节全部做了还原：机身侧面的USB接口、锁孔、散热出风口的凹陷深度都和实物一致，底部的橡胶垫脚凸起高度、电池仓的外轮廓弧度也完全匹配实物的装配公差，不需要设计师再反复测量实物修正尺寸。

　　从实际应用场景来看，这类高性能移动工作站经常被用在工业现场的调试工位、车载移动办公点、立式办公桌面的挂载场景，不同场景下的固定结构对设备的外形边界要求差异很大：壁挂安装时需要确认支架的托板边缘不会遮挡机身侧面的散热进风口，避免设备高负载运行时散热不畅；车载固定时需要确认绑带的固定位置不会压到机身底部的通风孔，同时要预留出电源接口、视频输出接口的插拔空间，不能让线材接头和固定结构产生硬干涉；桌面升降支架适配时，还要考虑屏幕最大开合角度下，屏幕尾部和支架悬臂的安全距离，避免调整屏幕角度时出现磕碰。

　　这个模型在构建时没有简化壳体的圆角过渡，所有棱边的R角都按照实物的注塑壳体公差做了还原，设计师在做配套工装的结构干涉检查时，可以直接把模型导入装配体，不需要再额外补做圆角修正，能大幅减少前期方案验证的时间。从结构设计思路来看，这款机型的壳体采用了类肤质涂层的金属复合材质，A面的标识位置、侧边的接口排布都和量产机型完全一致，模型把机身的厚度变化做了精准还原——机身前部的薄边设计是为了提升打字时的手腕舒适度，后部的加厚区域是为了容纳散热模组和大尺寸电池，这个厚度差在做支架托板的型面设计时非常关键，如果托板做成完全平面的结构，设备放上去之后会因为后部厚度更大出现前倾，只有匹配这个厚度差做带微小倾斜角度的托板，才能保证设备放置时的稳定性。

　　另外模型也还原了机身开合的转轴位置，设计师在做配套的防盗锁、屏幕防窥膜适配、外接键盘托架设计时，可以直接参考转轴的阻尼位置和屏幕的旋转半径，不需要再反复拆解实物测量转轴的安装坐标。很多时候做数码设备的配套工装，最耗费时间的不是支架本身的结构强度计算，而是反复核对设备的外形边界，一个细节尺寸的偏差就可能导致整个工装报废，这个精准的设备本体模型，能让结构设计师把更多精力放在工装的强度优化、安装便捷性设计上，不用在基础尺寸测量上浪费不必要的时间。
