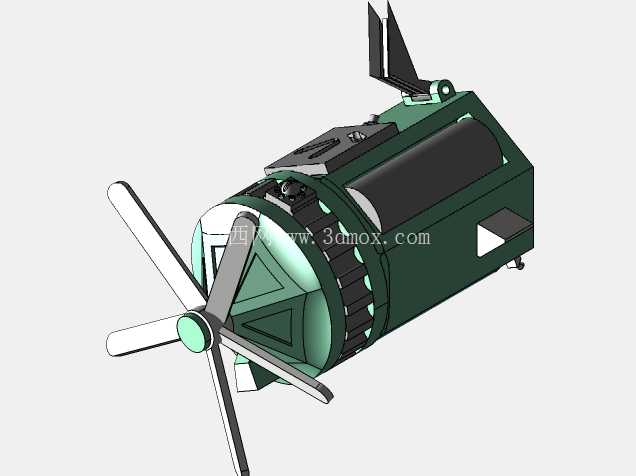

带前置螺旋桨的尾翼式动力装置结构

　　这套带前置螺旋桨的尾翼式动力装置，在小型无人航行设备、低空探测飞行器的动力段设计中有着明确的应用指向，区别于常规同轴直驱的动力输出结构，其前置多叶螺旋桨的布局，主要适配需要低速大推力输出的作业场景，比如近地巡检、短距水域航行的小型载具，能够在较低转速下提供足够的静推力，避免高转速带来的能耗激增与噪音问题。从结构功能来看，装置主体的箱式壳体承担了核心动力元件的容纳与防护作用，壳体外侧预留的安装凸耳，是为了匹配载具主体的安装挂点，安装时不需要额外设计转接支架，直接通过标准紧固件即可完成固定，安装边界上，壳体的矩形截面尺寸控制在常规小型载具的动力舱容纳范围内，不会突出载具主体的气动外形轮廓，减少额外的风阻影响。前置的四叶螺旋桨采用等距分布的布局，桨叶的翼型截面做了渐变处理，从根部到梢部的弦长逐步收窄，这种设计能够让桨叶在旋转过程中，不同半径位置的线速度差对应的升力分布更均匀，减少桨叶根部的应力集中，同时降低梢部的涡流损耗，桨叶与主轴的连接位置设置了定位轴肩，装配时不需要额外做动平衡校准的基准找正，只要将桨叶轮毂贴合轴肩锁紧，就能保证旋转端面的跳动量控制在允许范围内。

　　壳体尾部的折叠式尾翼结构，是这套装置比较有特点的设计部分，尾翼通过铰接支座与壳体尾部连接，非工作状态下可以向上折叠贴合壳体表面，能够缩小装置整体的收纳尺寸，方便载具的储运与投放，工作状态下尾翼展开后，能够在装置行进过程中提供稳定的航向阻尼，避免气流或者水流扰动带来的航向偏移，尾翼的铰接位置设置了阻尼限位结构，展开后能够自动锁止，不需要额外的锁止零件，减少结构复杂度。

　　在设计思路上，这套结构优先考虑了野外作业场景下的可靠性，壳体的拼接面都做了止口设计，装配后能够实现基础的防尘防水效果，适配户外复杂环境下的使用需求，内部的动力传输路径做了同轴化设计，从动力输出端到螺旋桨主轴的传动链没有多余的换向结构，能够最大限度降低传动过程中的功率损耗，同时减少故障点。壳体侧面预留的小型矩形窗口，是为了方便内部元件的调试与维护，不需要完全拆解壳体就能完成核心参数的调整，日常维护的效率更高。

　　从安装适配的角度来说，螺旋桨的旋转直径与壳体的宽度做了匹配设计，旋转过程中桨叶梢部不会与壳体或者载具的相邻结构发生干涉，安装时只需要保证螺旋桨前端留有足够的安全间隙，避免杂物卷入桨叶即可，整体的重量分布也做了配平设计，重心落在安装凸耳的连线位置，固定后不会因为重心偏移带来额外的安装应力。这套结构的细节处理上，所有的棱边都做了倒角处理，一方面是减少加工过程中的应力集中，提升零件的结构强度，另一方面也能避免装配过程中尖锐棱边划伤操作人员，壳体表面的安装孔位都做了锪平处理，保证紧固件安装后端面贴合平整，不会出现锁紧不到位的情况。尾翼的翼面做了轻微的后掠设计，在高速行进状态下能够减少气流分离带来的震颤，提升整体的运行稳定性，铰接轴的位置做了耐磨衬套的预留设计，长期反复折叠展开也不会出现轴孔磨损导致的间隙过大问题。
