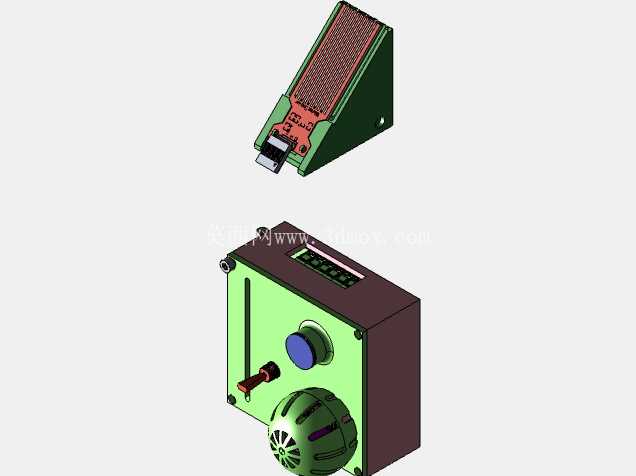

带LM75测温功能的ESP8266控制装置

在小型物联网终端、嵌入式测控节点的实际部署场景中，这类集成了主控与传感单元的控制装置，往往需要兼顾电路防护、安装适配与功能拓展的多重需求，这款ESP8266控制装置的结构设计，正是围绕这类现场应用的实际痛点展开。从实际用途来看，该装置可作为小型环境测温节点、本地设备控制终端使用，依托ESP8266的WiFi通讯能力，可将采集到的温度数据上传至本地服务器或云平台，同时板载的操控元件可实现本地参数调整、手动触发控制等功能，适配工业现场小型设备状态监测、实验室环境参数采集、智能家居节点部署等多类场景。

从功能特性层面拆解，装置内部集成了ESP8266主控模组，同时搭载I2C接口的LM75数字温度传感器，测温精度可满足常规民用与工业现场的环境测温需求，板载预留的拨杆开关、旋钮电位器可实现本地功能切换、参数阈值调整，外露的USB接口可直接用于固件烧录与供电接入，无需额外拆解外壳即可完成调试操作，大幅降低现场运维的操作复杂度。装置的外壳采用分体式压合结构，上下壳体通过边角的固定柱实现定位连接，接缝处做了错位止口设计，可减少日常使用中灰尘、溅水对内部电路的侵蚀，适配多尘、轻度潮湿的安装环境。

设计思路上，这款装置没有采用通用的标准仪表外壳，而是根据内部电路板的实际排布做了定制化的腔体设计：内部预留的安装柱位置完全匹配PCB板的固定孔位，避免电路板在壳体内出现窜动；针对USB接口、拨杆、旋钮等外露元件，在壳体对应位置做了精准的开孔避让，开孔边缘做了微小的倒角处理，避免装配时刮损元件引脚或连接线材；针对LM75温度传感器的测温需求，在传感器对应位置的壳体处做了薄壁设计，减少壳体结构对温度传导的阻碍，保证测温数据的准确性；装置背部预留了壁挂安装的固定孔位，同时底部做了平整的支撑面，既可以通过螺丝固定在墙面、设备机架上，也可以直接放置在桌面、设备台面使用，适配不同的安装条件。

从安装边界与尺寸适配来看，装置整体采用紧凑的方块式布局，整体占用空间远小于常规的通用PLC测控模块，可轻松嵌入到小型设备的电控仓内，或是安装在空间局促的设备侧壁位置；壳体的边角做了小圆弧过渡处理，没有尖锐的凸起结构，在密集布线的电控仓内安装时不会刮损周边的线材；外露的操控元件全部布置在装置的正面操作面，安装时只需保证操作面朝向运维人员可触及的方向即可，无需额外调整安装角度；USB接口布置在装置的侧下方位置，接入数据线后不会遮挡正面的操作元件，也不会额外增加装置正面的突出尺寸，适配狭小空间内的接线操作。

在实际结构建模过程中，这类定制化控制外壳的设计需要重点关注元件与壳体的间隙配合：所有外露元件的开孔尺寸需要预留合理的装配公差，避免因3D打印或机加工的尺寸误差导致元件无法装配；内部PCB板与壳体侧壁之间预留了足够的走线空间，方便焊接调试时的线材布置；壳体的壁厚根据不同位置的受力情况做了差异化设计，固定柱位置的壁厚适当增加，保证螺丝锁附时不会出现柱体断裂的问题，非受力位置的壁厚适当减薄，在保证结构强度的前提下控制整体重量与材料消耗。针对装置上集成的球形拓展结构位，预留了标准的安装接口，可根据实际使用需求加装状态指示灯、拓展传感元件，无需重新开模或修改主体外壳结构，提升了装置的场景适配能力。
