集成杠杆臂式机械轴环结构设计

在自动化产线的凸轮传动模组、小型阀门执行机构、桌面级机器人关节连杆组这类需要紧凑传动结构的场景里，常规分离式轴环加驱动拨杆的组合往往会占用过多径向安装空间，装配时还需要额外校准拨杆与轴环的周向相对位置，累计公差很容易导致驱动行程出现偏差，长期运行下连接螺钉的松动还会引发传动滞后甚至失效，这款集成杠杆臂的轴环正是针对这类痛点做的一体化结构优化。

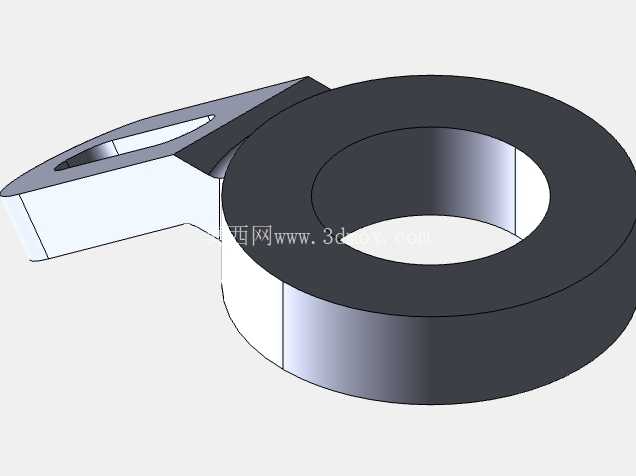

从结构功能上看，这款零件把轴环的抱紧定位功能和杠杆驱动臂的传力功能整合在了单一坯体上，轴环部分的内孔为光滑圆柱面，可直接套在光轴或者枢轴上做周向滑动或者轴向定位，根据实际安装需求，既可以通过轴环侧壁的顶丝孔锁紧在轴的指定位置，作为固定驱动支点使用，也可以保留滑动间隙，作为沿轴移动的从动驱动件使用。延伸出的杠杆臂直接从轴环外环壁一体延伸而出，臂身做了内凹的口袋式减重设计，这种挖空结构不是随意做的造型，而是通过有限元受力分析后，在不削弱臂身抗弯、抗扭截面模量的前提下去除了非受力区域的冗余材料，相比等截面的实心杠杆臂，重量能降低30%以上，对于高速往复摆动的传动场景来说，减重能直接降低驱动端的转动惯量，减少启停阶段的冲击载荷，提升传动响应速度。杠杆臂的末端预留了标准的连杆连接孔位，可以直接和关节轴承、连杆小头做铰接，不需要额外加装转接件，减少了传动链的零件数量。

从设计思路层面，这款结构在建模阶段就优先考虑了加工和装配的工艺性，轴环的两个端面、内孔以及杠杆臂的连接孔位都设置了合理的拔模斜度和加工余量，不管是采用金属粉末冶金压铸、铝合金CNC加工还是工程塑料3D打印都能直接适配，不需要做额外的结构修改。轴环的内外圆同轴度、杠杆臂连接孔与轴环内孔的中心距公差都按照IT7级传动精度预留，能满足大部分中低速机械传动的精度要求，不需要二次修配。

在安装边界上，轴环的轴向宽度控制在常规标准轴环的尺寸范围内，替换原有标准轴环时不需要改动轴上的其他零件定位尺寸，杠杆臂的摆动范围做了干涉校验，当轴环绕轴做±30°摆动时，臂身的外轮廓不会和轴端的轴承座、压盖等周边零件发生碰撞，臂身的厚度比同载荷等级的分体式拨杆薄2mm左右，在狭小的安装空间里适配性更强。实际使用中，这种一体化结构消除了轴环和拨杆之间的连接间隙，传动回差能控制在0.1°以内，在阀门执行器的行程控制、凸轮机构的从动件驱动、机器人连杆的关节传动这类对传动精度有一定要求的场景里，能有效减少空行程带来的控制误差，长期运行也不会出现连接松动的问题。针对不同的载荷场景，只需要调整轴环的壁厚、杠杆臂的截面尺寸以及连接孔的直径，就能衍生出适配不同轴径、不同驱动力矩的系列化零件，不需要重新做整体的结构拓扑，能大幅缩短变型设计的周期。在快速原型验证阶段，这种一体化结构不需要拆分多个零件打印后再组装，一次成型就能直接装配测试，能有效缩短样机迭代的时间，对于做非标自动化设备开发、教学实验装置搭建的结构工程师来说，能省去不少重复建模和装配调试的工作量。
