方形高清触控显示模组结构设计

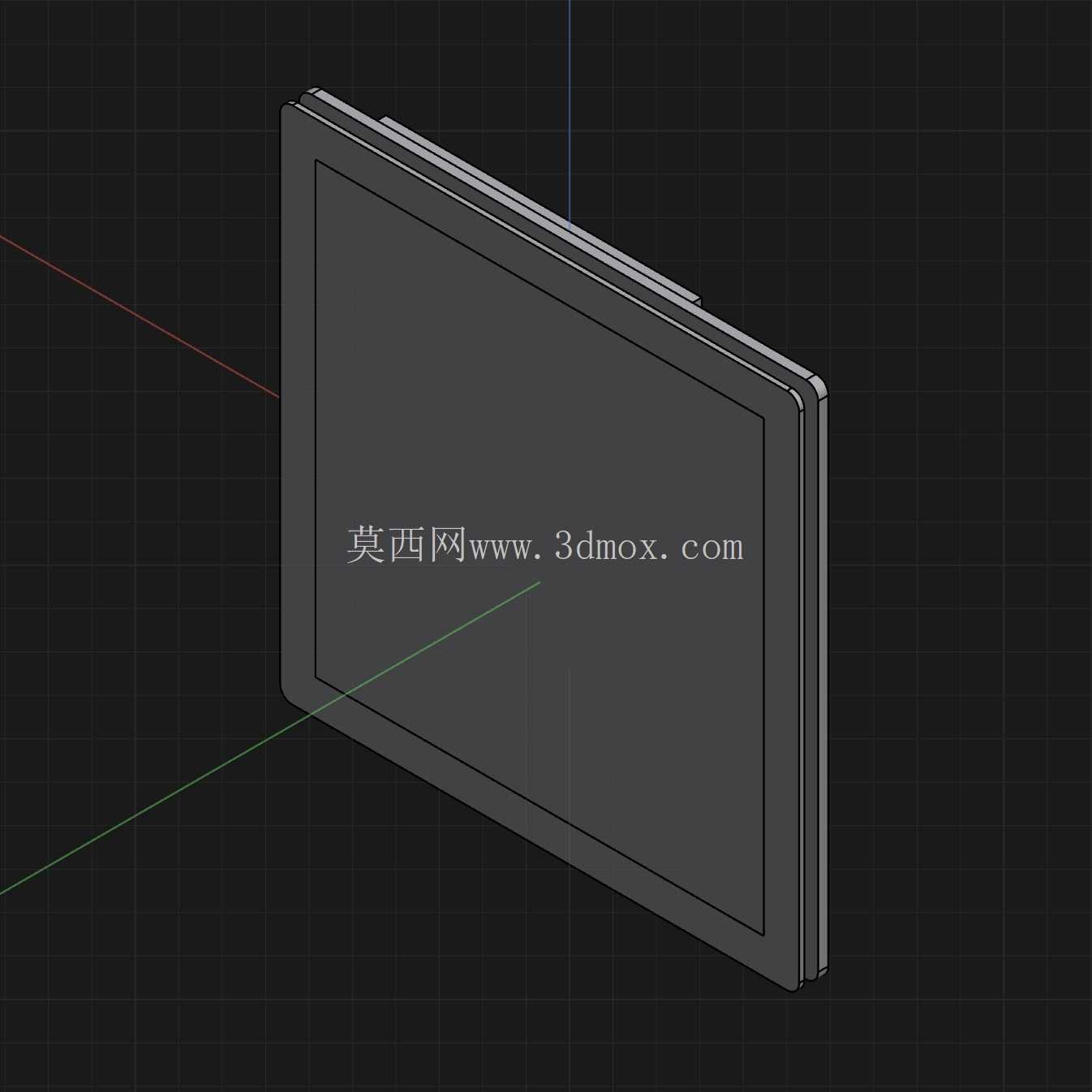

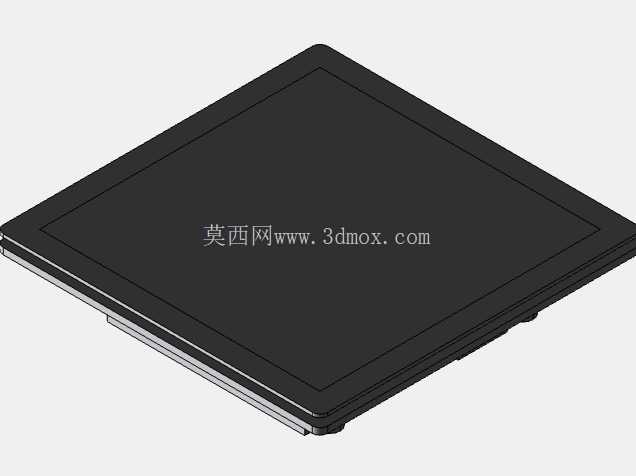

做嵌入式人机交互界面选型的时候，这类方形触控屏是绕不开的核心部件，尤其是在工业控制终端、小型检测设备、桌面级交互装置这类场景里，方形屏的显示比例比常规长条屏更适配参数面板、组态控件的排布，不会出现控件拉伸或者显示区域浪费的问题。从结构设计的角度看，这款触控模组采用全贴合的层叠结构，表层是钢化触控玻璃，边缘做了微小的倒角处理，既避免装配时刮伤操作人员，也能在嵌入面板安装时和设备面壳的止口更好贴合，减少缝隙积灰的可能。中间的显示层和触控层做了光学贴合，能减少光线反射，在车间有照明反光的环境下也能看清屏幕内容，这点比空气贴合的屏幕实用性强很多，毕竟工业场景里很少有专门做防眩光的工位照明。

模组的整体厚度控制得比较薄，底部的FPC排线接口做了下沉式设计，安装的时候不需要在设备内部预留额外的排线弯折高度，对于内部空间紧凑的手持检测设备、小型桌面仪器来说，这个设计能省出至少3mm的内部堆叠空间，很多新手结构工程师做屏模组选型的时候容易忽略排线的弯折半径，最后装配时要么顶到后盖，要么排线弯折过度出现接触不良，这款模组的接口位置在底部居中，排线引出后可以直接顺着壳体侧壁走线，不需要额外做绕线结构。

从安装边界来看，屏幕的可视区域和外框的黑边宽度控制得比较均匀，四周的安装定位孔隐藏在黑边下方，做面板嵌入式安装的时候，面壳的开口尺寸只需要比可视区域大单边0.2mm，就能完全盖住黑边和安装孔，不会出现漏光或者固定结构外露的问题。屏幕的触控层支持多点触控，戴薄款劳保手套也能正常操作，这点是工业场景选型的核心需求，很多消费级屏幕只支持裸手触控，在生产线上操作人员戴着手套根本没法操作，根本没法用在工业设备上。

实际做结构适配的时候，要注意屏幕背部的驱动板区域凸起高度，这个区域是屏幕的核心驱动部分，不能做硬接触挤压，设计内部固定筋位的时候要避开这个区域，在屏幕背部和设备内部结构之间预留0.5mm的间隙，垫上薄的EVA泡棉做缓冲，既能防止设备运输过程中震动冲击损坏屏幕，也能避免驱动板和金属结构接触出现短路。另外屏幕的四个角做了小R角处理，对应的面壳开口角部也要做匹配的R角，不要做直角开口，不然装配的时候容易刮伤屏幕边缘的触控层走线，很多批量装配时出现的屏幕触控局部失灵问题，都是因为开口角部是直角，压伤了边缘的走线。

从应用场景延伸来看，这款方形触控屏除了用在工业控制终端，也很适合做小型3D打印机的操作面板、桌面级检测仪器的显示界面、智能设备的人机交互端，它的方形比例刚好能放下参数设置、状态显示、操作按钮这几个核心区域，不需要做页面的上下滑动，操作人员一眼就能看到所有需要的信息，操作路径更短，也能减少误操作的概率。做三维建模的时候，要把屏幕表层的玻璃反光效果、黑边的哑光质感、底部排线的柔性形态都还原出来，尤其是层叠结构的分层厚度要和实际尺寸一致，不然做装配干涉检查的时候会出现误差，导致后续开模或者样机装配出现问题。另外屏幕的安装固定方式建议采用四周卡扣加底部定位柱的结构，不要用螺丝直接锁在屏幕上，避免锁附力度过大导致屏幕碎裂，卡扣的扣合量控制在0.3mm就足够，既方便装配拆卸，也不会因为扣合太紧挤压屏幕出现水波纹。
