PanelPilot SGD43-A嵌入式面板显示终端结构

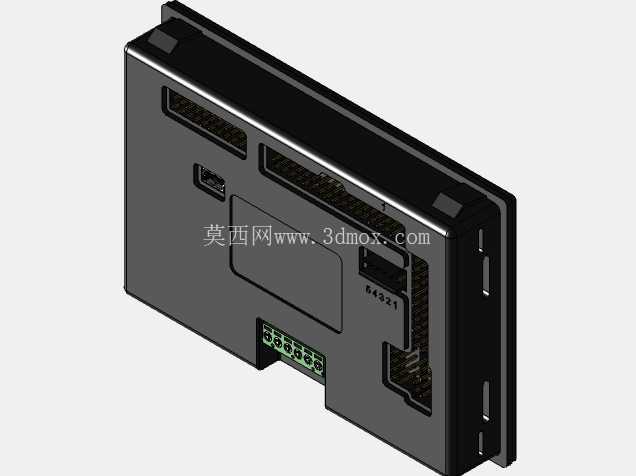

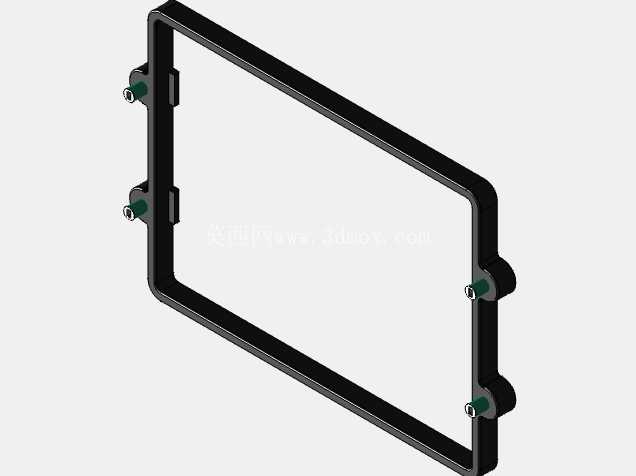

　　这款嵌入式面板显示终端的结构设计，完全围绕工业现场的嵌入式安装场景展开，在做结构建模的时候，首先要考虑的就是面板安装的适配性——这类设备大多是嵌入到控制柜、设备操作面板的预留开孔中，所以壳体的前框边缘做了贴合安装面的止口设计，安装时前框压在面板外侧，壳体主体穿入开孔内部，配合卡扣或者侧边的安装固定件，就能实现无外露螺丝的平整安装效果，不会破坏操作面板的整体整洁度，也能避免灰尘、溅水从安装缝隙进入设备内部。从接口布局来看，壳体下方预留的多组接线端子排，是用来连接现场的传感器、开关量输入输出信号的，这类端子采用螺钉压接的方式，接线稳固，适合工业现场存在振动的使用环境，不会因为设备长期运行出现接线松脱的问题；侧边预留的长条形接口，则是用来连接通讯线缆或者电源输入，接口位置做了内凹的防护设计，插接连接器之后，线缆接头不会突出壳体侧面太多，避免安装时和柜内其他部件产生干涉。

　　壳体的整体材质采用压铸工艺成型，这种结构设计的好处是壳体本身的结构强度足够，同时压铸铝合金的材质具备不错的电磁屏蔽效果，能在工业现场复杂的电磁环境下，减少外界电磁干扰对内部显示电路、采集电路的影响，保证设备运行的稳定性；壳体表面做了哑光的喷塑处理，不会在操作时产生反光，避免操作人员查看屏幕内容时出现眩光，影响参数读取的准确性。在做内部结构排布的时候，要兼顾散热和部件安装的便利性，内部的PCB板采用螺柱固定在壳体内部的定位柱上，定位柱的高度经过精确计算，既保证PCB板和壳体之间留有足够的空气间隙，方便电路工作时产生的热量通过壳体向外散出，也能避免PCB上的元器件和壳体内壁发生接触，造成短路风险；屏幕部分紧贴前框的内侧，前框对应屏幕的位置做了精准的开孔，开孔边缘做了微小的倒角，既可以保护屏幕边缘不会被壳体刮伤，也能让屏幕显示区域和前框表面保持齐平，减少积灰的死角，日常清洁的时候只需要擦拭前框表面即可。

　　安装边界的设计上，壳体的整体厚度控制在适配常规控制柜的安装深度范围内，不需要对柜体做额外的加深改造，就能直接嵌入安装；前框的尺寸比壳体主体大出一圈，这个尺寸差刚好覆盖面板开孔的边缘，遮盖开孔加工时产生的毛刺或者尺寸误差，降低面板开孔的加工精度要求，减少现场安装的适配工作量。从实际使用场景来看，这类显示终端大多用在小型工业设备的操作端，比如小型温控设备、便携式检测仪器、单机自动化设备的参数显示与操作界面，不需要搭配额外的操作箱体，直接嵌入设备的操作面板就能使用，结构紧凑，占用安装空间小。

　　在建模过程中，所有的安装孔位、接口位置都和实际器件的尺寸做了匹配，端子排的开孔尺寸刚好适配对应规格的接线端子，不会出现开孔过大导致端子松动、或者开孔过小无法装配的问题；壳体上的卡扣位置、固定柱位置都做了均匀排布，保证装配之后壳体的结合面缝隙均匀，不会出现翘边、缝隙过大的问题。另外，壳体边角都做了圆角过渡处理，没有尖锐的棱角，一方面是在安装搬运的时候不会划伤操作人员，另一方面压铸成型的时候圆角结构更利于金属液填充模腔，减少压铸缺陷，提升成品的良率；壳体侧面的散热槽设计，是在保证壳体结构强度的前提下，增加壳体和空气的接触面积，提升被动散热的效果，不需要额外加装散热风扇，就能满足内部电路的散热需求，减少设备的故障点，提升长期运行的可靠性。
