桌面台式电脑主机压铸外壳结构设计

　　日常桌面办公场景里，台式电脑主机的外壳结构直接决定了设备放置稳定性、内部硬件防护能力与长期使用的散热表现，这款桌面底座形态的主机外壳，最初的设计出发点就是匹配日常伏案办公时的桌面放置需求，解决常规立式主机容易被误碰移位、卧式主机占用桌面纵深空间过大的问题。从实际使用场景出发，这类主机外壳多用于紧凑型办公台式机、迷你工控桌面主机的配套壳体，既可以直接放置在办公桌面的显示器旁作为独立主机使用，也可以适配桌面下的壁挂支架做侧装固定，适配不同办公工位的布局需求。

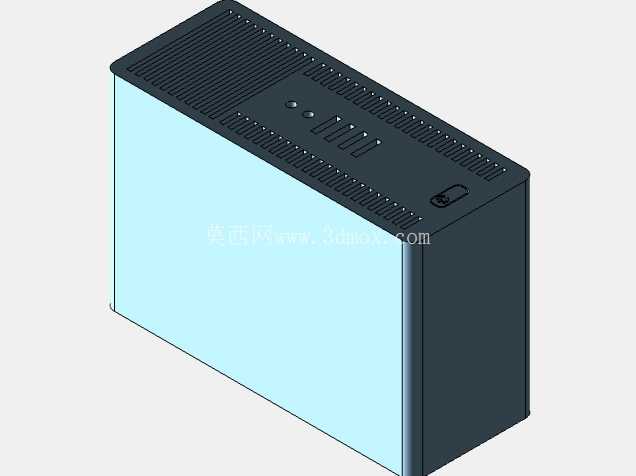

　　外壳整体采用方正切角的造型设计，顶面做了整面的格栅式散热开孔，开孔区域沿着顶面的长边排布，避开了内部主板IO接口、硬盘安装位的对应区域，保证散热气流可以顺着内部硬件的发热方向形成顺畅的风道，不会因为外壳开孔错位导致热量淤积在壳体内部。顶面靠前的位置预留了状态指示灯、功能按键的安装位，按键区域做了内凹的防滑处理，日常盲操作的时候可以快速定位按键位置，不会因为手指打滑出现误触。外壳的侧面做了整面的平整立面，既可以作为外观面做喷涂、丝印处理，也预留了壁挂安装的螺丝孔位，安装孔位的间距遵循常规小型电子设备的壁挂安装标准，不需要额外定制转接支架就可以适配市面上多数桌面壁挂、桌下吊装的固定配件。

　　从结构设计的角度来看，这款壳体采用压铸工艺成型，壳体的壁厚保持均匀一致，转角位置都做了适配压铸工艺的圆角过渡，避免成型过程中出现缩孔、缺料的问题，同时壳体的边缘做了卷边加强结构，不需要额外加装加强筋就可以保证壳体的整体刚性，日常搬运、放置过程中不会因为轻微磕碰出现壳体变形。壳体的内部预留了标准ITX主板的安装螺柱位，螺柱的高度匹配常规薄型散热器的安装高度，同时侧边预留了电源接口、视频输出接口、USB接口的开孔位置，开孔的公差控制在五金冲压的常规精度范围内，不会出现接口对位偏差导致配件无法安装的问题。考虑到桌面放置的防滑需求，壳体的底部四个角位预留了防滑脚垫的安装凹槽，凹槽的深度匹配常规橡胶脚垫的厚度，粘贴脚垫之后不会出现壳体放置不平、滑动的问题，同时底部也预留了辅助进风的开孔，和顶面的散热格栅形成上下贯通的散热风道，当主机长时间高负载运行的时候，冷空气可以从底部进入壳体内部，带走硬件产生的热量之后从顶面格栅排出，不需要额外加装高转速风扇就可以满足日常办公场景的散热需求。

　　在安装边界的设计上，壳体的内部空间做了分区处理，主板安装区、硬盘安装区、电源安装区之间预留了足够的走线空间，不会出现线材挤压硬件、影响散热的问题，同时壳体的拼接位置做了错位的卡扣结构，配合少量固定螺丝就可以实现上下壳体的紧密拼接，拼接缝隙控制在0.2mm以内，既可以防止日常使用中灰尘进入壳体内部，也不会出现拼接错位导致的外观瑕疵。这类压铸成型的主机外壳，相比传统的钣金焊接外壳，成型精度更高，外观面的处理效果更好，同时批量生产的效率更高，适合紧凑型桌面办公主机、小型桌面工控设备的批量配套使用，在日常办公、工业桌面控制工位、小型工作室桌面设备配套等场景都有很高的适配性。
