玩具监视器壳体压铸结构设计方案

在儿童益智类玩具的结构开发环节，带模拟监控功能的玩具监视器是过家家场景、科普体验场景中常见的配件，这类产品的外壳既要满足孩童手持把玩的安全要求，又要适配内部简易电路板、模拟镜头模组的安装空间，同时还要兼顾压铸量产时的成型工艺性，避免出现壁厚不均导致的缩孔、脱模斜度不足导致的粘模等问题。

从实际使用场景来看，这类玩具监视器大多搭配儿童角色扮演套装使用，既可以作为桌面摆件模拟真实监控设备的形态，也可以通过背部的卡扣结构固定在玩具房的杆件、板材上，模拟安防监控的布置效果，因此外壳的结构设计需要同时兼顾桌面放置的稳定性与外挂安装的适配性。本次设计的壳体采用一体化压铸成型思路，将正面的镜头容纳腔、侧面的握持弧面、背部的安装卡位整合在单一主体结构上，减少后续装配的零件数量，降低孩童把玩时零件脱落造成的安全隐患。

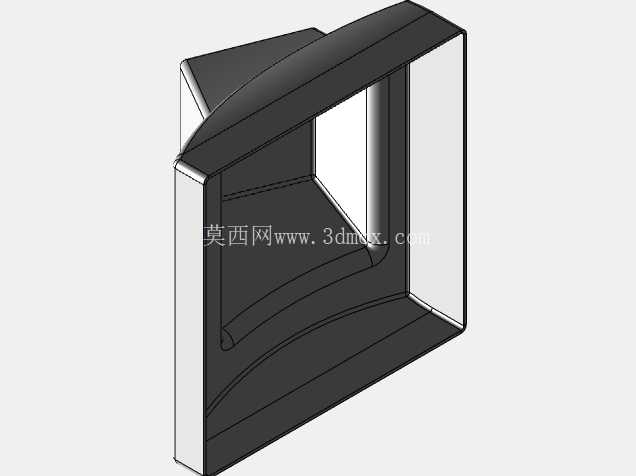

外形设计上，壳体整体采用带斜切顶面的框型结构，正面预留矩形的镜头视窗开口，视窗边缘做0.8mm的圆角过渡，避免锐边划伤；侧面的握持区域做连续的内凹弧面处理，弧面曲率贴合6-10岁孩童的手掌握持弧度，握持时的受力点均匀分布在弧面中段，不会出现局部硌手的问题。顶面的斜切结构并非单纯的造型设计，斜切角度设置为12度，刚好对应桌面放置时模拟镜头的俯视监控角度，不需要额外增加角度调节结构就能实现合理的视场朝向，简化了整体结构复杂度。

安装边界方面，壳体内部的腔体净尺寸根据常用的玩具级模拟镜头模组、纽扣电池仓的尺寸做适配，腔体侧壁预留1.2mm的壁厚，既保证压铸成型时铝液（或塑胶熔体，对应压铸改注塑的兼容场景）的流动填充效率，又能提供足够的结构强度，承受1.2米高度自由跌落的冲击不会开裂。背部的安装卡位采用通用的C型卡扣结构，卡扣的开口尺寸适配直径8-12mm的圆杆以及厚度3-5mm的板材，卡扣根部做R2的圆角过渡，避免反复拆装时出现应力断裂；桌面放置时，壳体底部的平面度控制在0.2mm以内，放置在平整桌面时不会出现晃动感，不需要额外加装脚垫就能保持稳定。

设计过程中重点考虑了压铸工艺的可行性：所有的脱模方向统一沿壳体的轴向设置，侧壁的内凹弧面做1.5度的脱模斜度，避免粘模；视窗开口的边缘做拔模处理，减少成型后的飞边打磨工作量；壳体内部的加强筋厚度设置为壁厚的0.6倍，也就是0.72mm，避免筋位处出现缩痕影响外观。曲面过渡区域全部采用G1连续的曲面连接，没有尖锐的棱角转折，既保证把玩时的安全性，也能降低压铸模具的加工难度，模具的型腔部分可以采用三轴铣削一次加工成型，不需要额外的电极清角工序，缩短模具的制造周期。

从功能适配的角度，壳体的结构预留了按键孔位与出声孔位的位置，按键孔位设置在壳体的侧面弧面上，刚好对应握持时拇指的操作位置，不需要刻意调整握持姿势就能完成模拟按键的操作；出声孔采用阵列式的小孔设计，孔位直径1mm，既满足模拟音效的传出需求，又能避免孩童的手指伸入孔内造成误伤。壳体的拼接止口设置在背部，止口的配合间隙控制在0.1mm，装配后不会出现明显的拼缝，同时能防止灰尘、水渍进入腔体内部，提升玩具的使用寿命。

在结构验证环节，需要重点关注斜切顶面与侧壁连接位置的强度，这个位置是跌落冲击时的主要受力点，设计时在连接位置的内侧增加了两条隐形的加强筋，加强筋沿连接角的走向布置，不会影响外观面的平整度，同时能将冲击应力分散到相邻的侧壁上，避免连接位置出现开裂。另外，壳体的表面处理预留了喷塑、烤漆的工艺余量，外观面的粗糙度控制在Ra1.6以内，后续做表面涂层处理时能获得均匀的附着效果，不会出现涂层不均、流挂的问题。

这类玩具监视器的壳体结构设计，核心是在玩具的趣味性、使用安全性与量产工艺性之间找到平衡，不需要追求复杂的功能结构，而是通过合理的曲面设计、壁厚控制、安装位适配，让产品既能满足孩童把玩的实际需求，又能适配压铸量产的工艺要求，降低生产环节的不良率，同时减少不必要的零件数量，控制整体的生产成本。
