USB3.0直角19Pin板端连接器结构

在消费电子、工业控制板卡、嵌入式设备的硬件互连场景中，板端USB连接器的选型直接决定了整机接口的布局灵活性、连接可靠性与长期插拔寿命，这款直角型USB3.0板端接头，正是针对设备内部空间局促、接口需侧向出线的安装场景设计的互连部件。从实际应用来看，这类直角接头常被用在紧凑型工控机侧板、嵌入式开发板边缘、外置硬盘盒内部、工业相机数据接口等位置，当设备外壳与PCB板的间距不足以容纳直插式USB接头的出线空间时，90度转向的结构能够让线缆沿着PCB板面平行方向引出，避免线缆过度弯折占用垂直空间，同时减少接口处的线缆应力集中，降低长期使用过程中接头松脱、焊盘脱落的风险。

这款接头的核心功能是实现USB3.0规范下的高速数据传输与供电连通，19Pin的触点排布完全符合USB3.0的物理层定义，既保留了兼容USB2.0的4个基础触点，也增加了5组差分信号触点与对应的接地触点，能够支撑5Gbps的理论传输带宽，满足大容量存储设备、高清图像采集设备的高速数据交互需求。接头的接触端采用镀金弹片设计，弹片的预压行程经过反复校核，公头插入后每个触点的接触压力保持在合理区间，既不会因为压力过大导致插拔手感生涩、磨损加速，也不会因为压力不足出现接触电阻过大、高速信号传输丢包的问题。

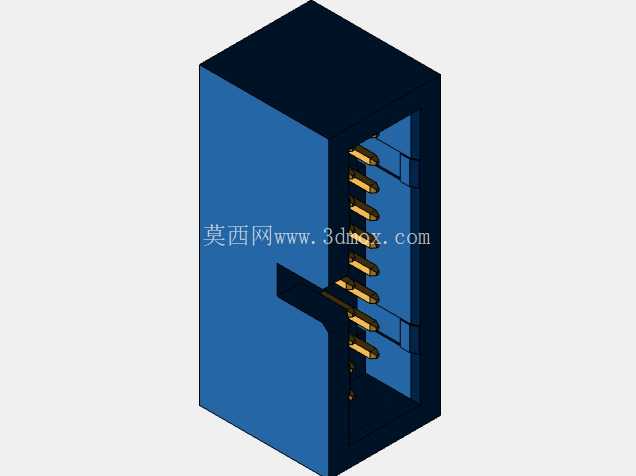

从设计思路上看，这款接头采用了绝缘体加金属屏蔽壳的组合结构，内部的蓝色绝缘基座采用耐高温的工程塑料注塑成型，能够承受波峰焊、回流焊过程中的高温冲击，不会出现基座变形、触点移位的问题。金属屏蔽壳采用一体折弯成型工艺，接缝处做了紧密扣合设计，装配后能够完全包裹内部的触点区域，一方面可以屏蔽外界电磁干扰对高速差分信号的影响，降低信号传输过程中的误码率，另一方面也能增强接头整体的结构强度，在多次插拔过程中不会出现壳体开裂、基座错位的问题。接头尾部的定位柱与焊脚位置经过精准校准，贴装到PCB上时，定位柱能够先卡入PCB对应的定位孔中，固定接头的位置，避免焊接过程中接头偏移导致的焊盘对位不准，每个焊脚的长度与宽度都匹配常规PCB焊盘的设计尺寸，手工焊接或者机器贴片都能获得可靠的焊接强度。

尺寸边界上，这款接头的整体外形尺寸控制在24.65x10.8x9.35毫米，直角转向的结构让接头在PCB板上的垂直投影高度仅为9.35毫米，对于设备内部垂直空间小于10毫米的紧凑布局场景非常友好。接头的插合面尺寸完全遵循USB3.0 Type-A接口的标准规范，能够和所有标准USB3.0 Type-A公头实现可靠互配，不会出现插接过松或者过紧的问题。用于固定接头的销钉直径为0.8毫米，销钉的中心位置与接头的定位基准完全重合，PCB设计时只需要按照基准位置预留对应直径的安装孔，就能保证接头贴装后位置精度符合要求，不会出现接口与设备外壳开孔错位的问题。

在实际选型与结构匹配过程中，结构工程师需要重点关注接头的焊盘布局与周边元件的安全间距，由于是直角贴装结构，接头的出线侧需要预留足够的线缆弯曲空间，避免线缆弯折半径过小导致的信号传输不稳定或者线缆外皮破损。同时，金属屏蔽壳的接地焊脚需要可靠连接到PCB的接地层，保证屏蔽效能达到设计要求，在强电磁干扰的工业应用场景中，这一点尤为重要，能够有效避免外界电磁干扰串入高速信号链路，保证数据传输的稳定性。这款接头的触点排布采用错位设计，差分信号对之间保持了足够的间距，并且每对差分信号都配有对应的接地触点，能够有效减少信号串扰，保证高速信号的完整性，即使在满带宽传输的情况下，也能维持稳定的传输性能。
