惠普激光打印机顶部纸张导板结构

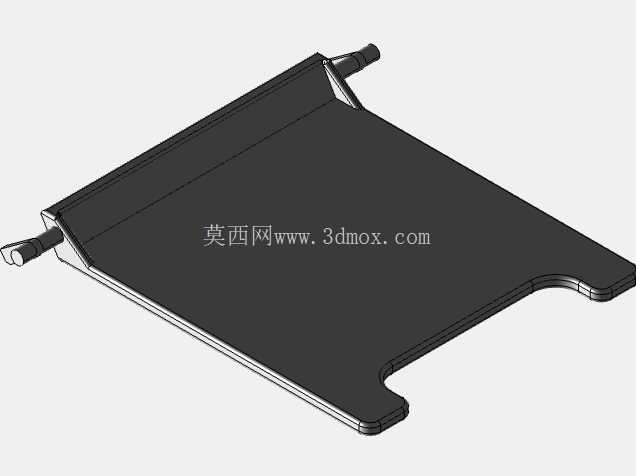

　　在办公打印设备的走纸系统设计中，纸张导板是决定走纸平顺性、避免卡纸故障的核心结构件之一，这款适配惠普LaserJet 5200机型的顶部纸张导板，主要承担打印完成后纸张输出导向、堆叠规整的功能，是A3幅面激光打印机出纸路径上的关键承载构件。从实际装机场景来看，该导板安装在打印机顶部出纸口位置，当定影组件完成碳粉热压定影后，纸张从出纸辊输出时会首先接触导板的承托面，依靠导板预设的倾斜角度引导纸张平缓滑落至出纸托盘，避免纸张因自身刚度不足出现弯折、翘边，或是多页输出时堆叠错位的问题。

　　针对5200机型支持厚纸、铜版纸、硫酸纸等多种介质的特性，导板的工作面做了大平面一体化设计，整个承托区域没有凸起的加强筋或是突兀的结构棱边，能最大程度降低纸张滑动过程中的摩擦阻力，减少特殊介质表面的刮擦损伤，哪怕是200g以上的厚铜版纸输出，也能顺着导板平面平稳滑出，不会因为局部阻力过大导致纸张在出纸口卡顿。从结构设计思路来看，这款导板采用了薄壁平板加侧边限位的构型，主体承托面为等厚薄板结构，在保证整体平面度的前提下尽可能控制构件重量，降低安装位置的承重负载；导板靠近出纸辊的一端设置了两个带定位轴的连接端，安装时可直接卡入打印机机身的对应轴座，无需额外紧固件即可实现翻转开合，方便用户在处理卡纸故障时掀开导板清理出纸通道，这种无螺钉的快装结构也能减少装配工序，提升整机生产的装配效率。

　　导板的两个侧边做了向上的微折边处理，折边高度刚好匹配A3、A4等常用打印幅面的纸张侧边位置，纸张输出时侧边会被折边限位，不会出现左右偏移，保证多页连续输出时纸张堆叠整齐，无需用户打印后手动整理纸堆。在安装边界的尺寸匹配上，导板的整体长度完全覆盖5200机型A3幅面的最大出纸宽度，连接端的轴径、轴间距与机身预留的安装位完全适配，安装后导板与出纸辊之间的间隙控制在2mm左右，既不会因为间隙过小蹭到出纸辊影响转动，也不会因为间隙过大导致纸张端头卡入缝隙；导板自由端的下弯弧度经过反复调校，当纸张滑到导板末端时，会顺着弧度自然下落到托盘上，避免纸张端头直接撞击托盘出现卷边。

　　考虑到办公设备长期使用的磨损问题，导板的工作面做了低粗糙度处理，表面光滑无毛刺，长期与纸张摩擦也不会产生明显的磨痕，不会因为表面粗糙勾住纸张纤维导致卡纸；连接轴的位置做了局部加厚处理，反复翻转开合也不会出现轴根断裂的问题，能满足整机全生命周期的使用强度要求。在实际运维场景中，这类导板属于用户可自行更换的易维护构件，当导板表面出现严重划痕、连接轴断裂导致无法正常承托纸张时，无需拆解整机核心结构，只需将旧导板从轴座中脱出，替换新件即可完成维修，大幅降低设备的后期维护成本。从建模逻辑来看，该构件的特征构建完全遵循冲压钣金件的加工工艺，主体平板通过钣金折弯成型，侧边折边、端部连接轴的特征都符合冲压加工的工艺要求，没有出现无法脱模、折弯干涉的工艺问题，模型的壁厚、折弯半径参数都与实际量产零件保持一致，可直接用于构件的复刻生产、或是同类型打印设备出纸导板的结构参考，帮助结构设计人员快速理解办公打印设备出纸机构的设计逻辑，在开发同类产品时规避走纸不畅、卡纸、安装干涉等常见设计问题。
