惠普打印机进纸导向支撑结构件

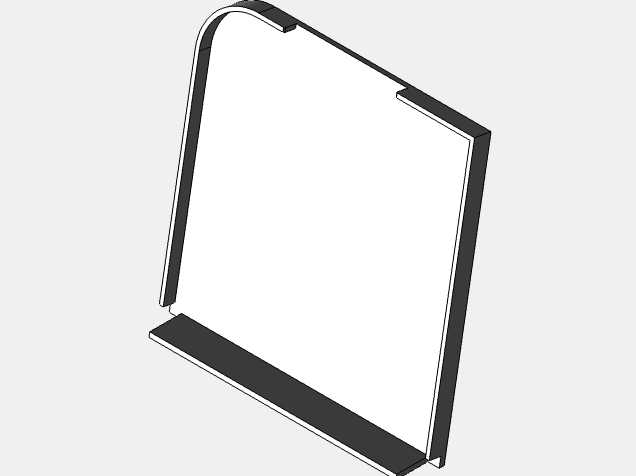

　　该结构件属于办公打印设备的走纸路径核心导向部件，主要应用于桌面型激光打印设备的进纸端限位与导向环节，在实际打印作业过程中，纸张从纸盒抬升机构送出后，会首先接触该部件的弧形引导面，依靠部件两侧的折边限位结构约束纸张的横向窜动，避免进纸过程中出现纸张歪斜、偏移，进而引发卡纸、打印对位不准等常见故障。从结构设计逻辑来看，该部件采用薄型钣金弯折成型的整体方案，主体为大平面承载基底，侧边设置垂直翻边形成导向侧壁，上端的弧形弯折结构做了大圆角过渡处理，能够有效降低纸张通过时的摩擦阻力，避免锐角结构刮擦纸张表面造成纸屑脱落、纸面刮花的问题，同时翻边高度经过匹配对应机型的走纸通道宽度计算，既能够覆盖常规A4、A5、信封等不同打印介质的边缘限位需求，又不会过多占用设备内部的安装空间，适配桌面级打印机紧凑的内部布局要求。

　　在安装边界层面，该部件底部的平直折边为安装定位基准面，对应设备机架上的定位卡槽设计，安装时可直接卡入预设槽位完成预定位，无需额外设计复杂的定位工装，侧边的两个卡扣凸台与机架上的固定孔位对应，卡接后即可完成固定，整体装配流程无需额外紧固件，能够有效降低产线装配工时，同时后期维护拆卸也更为便捷，无需拆解周边过多关联部件即可完成更换。从功能特性上看，该部件除了基础的纸张导向作用外，大平面的主体结构还可作为走纸通道的下部承托面，配合上方的进纸辊组形成稳定的走纸间隙，间隙值经过严格匹配不同厚度打印介质的通过需求，既能够保证70g普通复印纸的顺畅通过，也能适配160g厚铜版纸、信封等特殊介质的进纸需求，不会出现间隙过小导致厚纸卡滞、间隙过大导致薄纸打皱的问题。

　　设计过程中针对部件的受力场景做了针对性优化，日常使用中该部件主要承受纸张通过时的轻微摩擦力，以及用户清理卡纸时可能产生的外力掰动，因此在弯折处做了局部加强的圆角处理，提升弯折位置的结构强度，避免反复受力后出现弯折变形、断裂的问题，同时部件表面做了哑光耐磨处理，降低长期纸张摩擦造成的表面磨损，避免磨损后出现的毛面刮擦纸张、增大走纸阻力的问题。在实际设备运行过程中，该部件的导向弧度直接影响进纸角度，弧度参数经过多轮走纸测试调校，保证纸张进入成像辊组时的角度与辊组切线方向匹配，减少纸张进入辊组时的冲击，降低进纸过程中的噪音，同时提升打印对位精度，保证打印内容在纸面的位置偏差控制在允许范围内。

　　该结构的整体尺寸完全匹配对应机型的内部安装空间，宽度与设备走纸通道的有效宽度一致，高度不超出进纸端的预留安装空间，不会与周边的进纸辊、传感器、纸盒抬升机构产生运动干涉，在设备开合前盖、更换耗材的过程中，该部件的位置也不会阻碍用户的操作空间，兼顾了功能实现与设备维护的便捷性。
