8端口非托管2.5G多千兆交换机结构设计

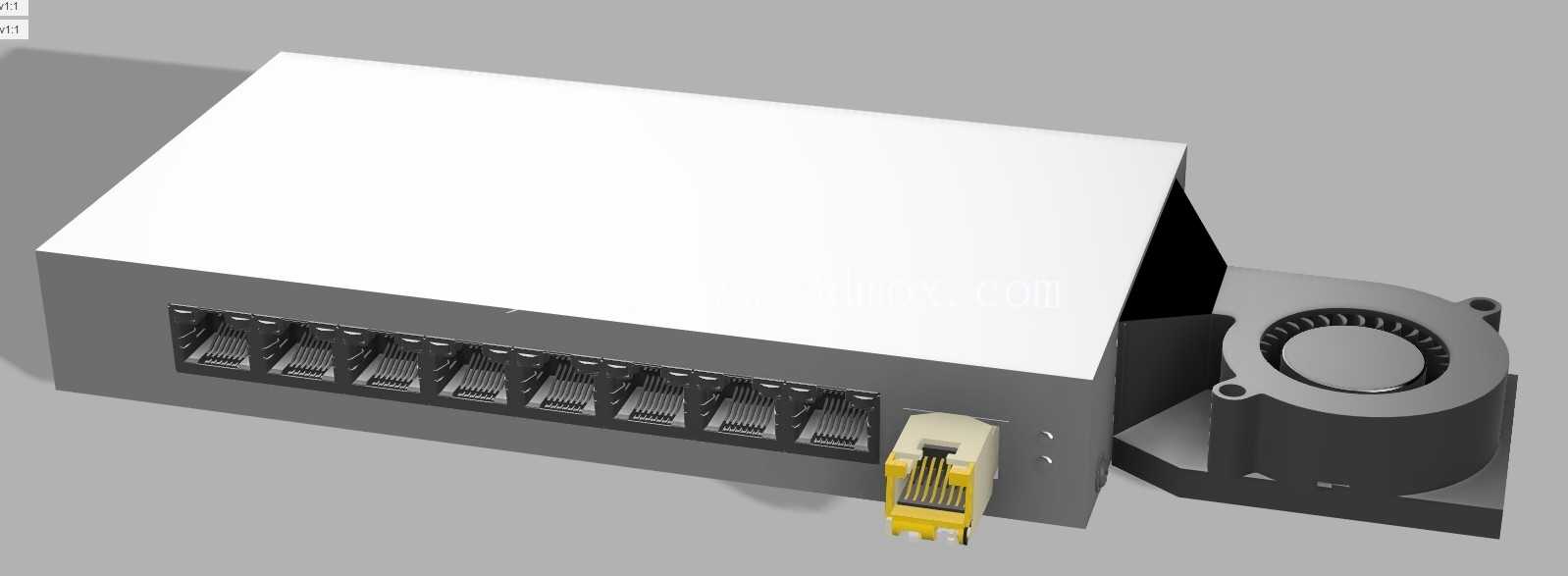

　　这款8端口非托管2.5G多千兆交换机的结构设计，首先要兼顾桌面部署与阁楼等狭小隐蔽空间的安装适配，这类设备常被部署在家庭弱电箱、小型办公区布线夹层、商铺阁楼走线区这类空间局促、通风条件有限的场景，因此结构设计阶段就把散热冗余和安装边界作为核心考量点。从实际使用场景出发，非托管交换机不需要复杂的配置操作，部署后往往长期处于不间断运行状态，尤其是接入2.5G带宽的终端后，交换芯片的持续负载会带来稳定的发热量，因此配套的通风风扇结构不是简单加装扇叶，而是要结合壳体的风道走向做匹配：进风口设置在壳体侧下方的隐蔽位置，避免阁楼积灰直接落在扇叶和电路板上，出风口对应交换芯片、电源模块这两个核心发热区域的正上方，风扇采用低转速静音选型，既满足长期运行的散热需求，也不会在办公、居家环境中产生明显的风噪。

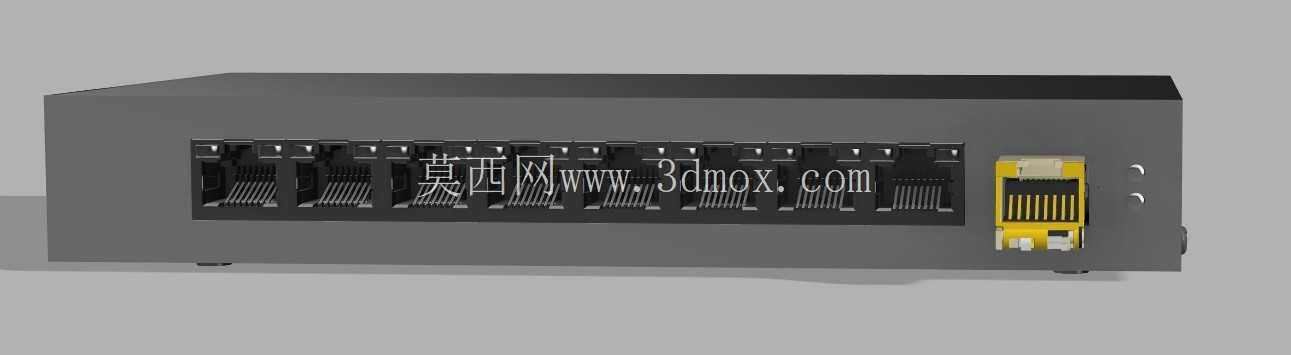

　　设备的端口布局采用横向一字排开的设计，每个端口预留足够的插拔间隙，即使是带加厚屏蔽层的2.5G水晶头，相邻端口同时插线也不会出现干涉，端口旁保留了状态指示灯的透光位，不需要凑近设备就能通过灯光判断链路连接状态和传输速率，这对于部署在阁楼、走线架这类需要仰头查看的安装场景来说，能大幅降低后期运维的排查难度。安装边界的设计上，壳体底部预留了两种安装位：一种是适配桌面放置的防滑胶垫卡槽，胶垫采用软硬适中的橡胶材质，放置在光滑桌面不会滑动，也不会刮伤漆面；另一种是壁挂/机架固定的螺丝孔位，孔位间距符合小型网络设备的通用安装标准，既可以用螺丝固定在阁楼的木质横梁、弱电箱侧壁上，也能搭配简易挂耳固定在标准机柜的空余U位里，不需要额外定制转接配件。

　　壳体的拼接结构采用无外露螺丝的卡扣加内部暗螺丝固定方式，外壳表面做细磨砂处理，既不容易残留指纹和灰尘，在阁楼这类多尘环境下清洁时，用干布擦拭就能去除浮尘，不会因为表面纹理过深积攒污垢。通风风扇的固定结构做了减震设计，扇叶和壳体之间预留微小间隙，搭配橡胶减震圈，避免风扇长期运行产生的震动传递到壳体上引发共振噪音，风扇的供电直接从主板预留的插针取电，不需要额外的外接供电线路，简化内部走线的同时，也减少了内部线缆对风道的遮挡。

　　从内部结构排布来看，电源模块布置在远离端口的一侧，和交换芯片之间预留了隔离间隙，避免电源产生的电磁干扰影响2.5G高速信号的传输稳定性，电路板的固定柱采用加高设计，让电路板和壳体底部之间留出足够的走线下层空间，同时也能让底部进风的气流可以穿过电路板下方的空隙，带走电路板背面元件的发热量。设备的边角全部做圆弧过渡处理，在阁楼这类狭窄空间安装作业时，不会因为尖锐边角划伤施工人员的手臂，壳体的壁厚做了合理的冗余，既不会因为壁厚过薄导致壳体受力变形，也不会因为壁厚过大增加不必要的材料成本和设备重量。考虑到阁楼环境可能存在的凝露风险，壳体的拼接缝隙处做了错位挡边设计，少量凝露顺着壳体外壁流下时，不会直接顺着缝隙渗入内部电路板，同时挡边结构也不会影响整体风道的通风效率。端口的防护结构采用内嵌式设计，水晶头插入后，端口外侧的壳体边缘能对水晶头的卡扣部分形成一定的防护，避免布线时拉扯网线导致卡扣断裂、网线脱落，这对于布线密集、后期容易触碰网线的阁楼安装场景来说，能大幅降低链路意外中断的概率。
