TP-Link TL-WR841N路由器PCB结构复刻

这款家用路由器的PCB结构复刻，最初是为了适配老旧路由设备的改装项目需求开展的，日常做智能硬件改装、小型网络设备二次开发时，经常会遇到原厂结构资料缺失的问题，很多量产多年的家用路由不会公开PCB的三维结构数据，做外壳改装、内置功能模块加装、散热改造的时候，往往需要手动测绘结构，不仅耗时久，还容易因为测量偏差导致改装件干涉，无法正常装配。

从实际应用场景来看，这款TL-WR841N是早年普及度极高的单频百兆家用路由器，至今仍有大量存量设备在小型出租屋、门店、临时办公场景中使用，很多电子爱好者会对这类设备进行改装，比如加装散热片解决长期运行的过热死机问题，改装外置高增益天线提升信号覆盖范围，或者刷入第三方固件拓展网络功能，这些改装操作都需要精准的PCB结构数据作为支撑，避免改装过程中损坏板载元件，或是出现加装部件和原有外壳不匹配的问题。

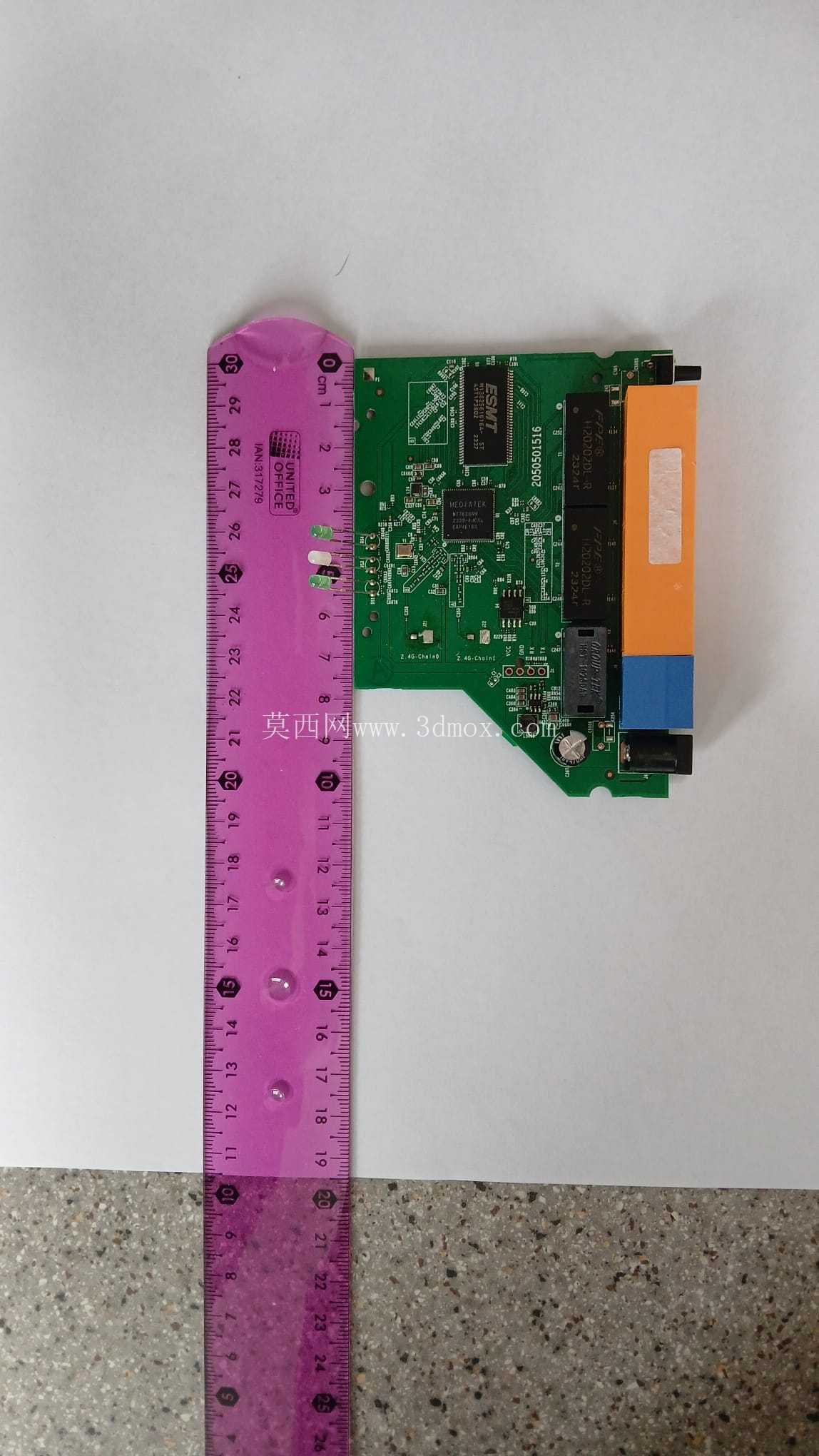

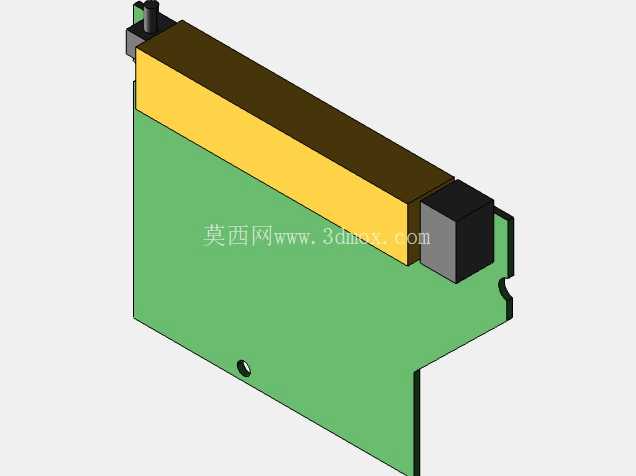

从结构设计本身来看，复刻的PCB完全还原了原厂板件的外形轮廓，包括板边的定位缺口、安装孔位的坐标尺寸，板上搭载的接口、屏蔽罩、接插件的凸起高度都做了1:1的还原，PCB主体为绿色阻焊层对应的平板结构，板边一侧的黄色区域是板载的电源处理模块屏蔽结构，两端的黑色块状结构分别是电源输入接口和网络变压器模块，这些凸起部件的高度直接决定了外壳内部的净空需求，做改装设计时必须严格匹配这些尺寸，否则合壳时会出现压件、外壳无法扣合的问题。

设计过程中没有随意改动原厂的安装边界，PCB的固定孔位间距、板件整体长宽尺寸都和原厂板件保持一致，既可以直接适配原有路由器的塑料外壳，也能为定制3D打印外壳提供准确的结构参考。板上的元件高度做了分级处理，最高的接插件部件高度控制在12mm以内，表面贴装的小型元件高度均不超过3mm，屏蔽罩的高度统一为5mm，这些尺寸参数在做散热片选型、内置模块加装时，可以直接作为空间校核的依据，不需要反复拆解实物测量。

很多做网络设备改装的从业者都遇到过这类问题，老旧设备的原厂结构资料丢失，手动测绘需要反复拆解设备，不仅容易弄丢板上的细小接插件，还可能因为静电损坏板载芯片，有了精准的三维结构模型，就可以直接在软件中完成虚拟装配，提前验证改装方案的可行性，比如加装散热片时，可以直接在模型中匹配散热片的尺寸和安装位置，确认不会和周边的电容、接插件产生干涉，再进行实物加工，大幅降低改装的试错成本。

另外在做小型网络设备的教学演示时，这类精准的PCB结构模型也可以作为结构设计的案例，帮助初学者理解消费类电子设备的PCB布局逻辑，比如网口、电源接口的布置位置通常会靠近板边，方便外部线缆插接，屏蔽罩的位置会避开安装孔位，防止固定螺丝压到屏蔽罩造成短路，发热量大的主芯片区域会预留足够的散热空间，这些布局逻辑都可以通过模型直观展现，比单纯的文字描述更容易理解。

需要注意的是，这款结构复刻是基于实物逆向测绘完成的，板件的外形、安装尺寸、元件凸起高度都和实物保持一致，但不涉及板载线路的电气设计，仅用于结构改装、外壳设计、装配验证等结构类场景使用，不能直接用于PCB的制版生产，在使用模型做结构设计时，需要结合实际的元件公差预留0.2-0.5mm的装配间隙，避免因为加工公差导致装配卡滞。
