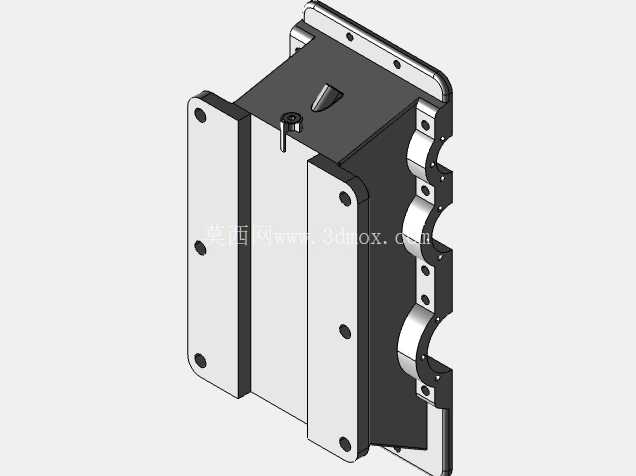

减速器下箱体压铸成型结构设计

　　这款减速器下箱体是传动系统核心承载构件，主要适配中小功率闭式齿轮减速装置，广泛应用在工业输送线驱动端、小型自动化设备动力传输单元、轻工机械传动模组这类需要稳定减速增扭的场景中，作为整套减速机构的下部承载基座，它需要同时容纳齿轮副、润滑介质、轴承组件，还要承担整机与安装基座的连接固定作用，是决定减速器运行稳定性与密封可靠性的关键结构件。从结构设计逻辑来看，整个箱体采用分体式压铸结构的设计思路，侧壁预留的多组半圆轴承孔位，是为了和配套上箱体合箱后形成完整的轴承安装腔，孔位周边的加厚凸台一方面是为了提升轴承座区域的结构刚度，避免齿轮啮合传动时的径向力导致孔位变形，影响齿轮啮合精度，另一方面也为轴承外圈的轴向定位提供了贴合基准，合箱面周边均匀分布的螺栓过孔，严格按照螺栓连接的间距规范排布，保证合箱后密封面的压力均匀分布，避免润滑脂或者齿轮油从合箱缝隙渗漏。

　　箱体侧面延伸出的整块安装法兰面，是整套减速装置与外部设备机架的连接接口，法兰面上的四个安装孔位做了沉孔设计，安装时内六角螺栓可以完全沉入孔内，不会突出法兰平面，保证安装面与机架完全贴合，不会出现安装间隙导致的整机振动偏移，法兰与箱体主体之间做了大圆角过渡，避免压铸成型时出现应力集中，也能提升安装连接部位的抗扭强度，应对设备启停时的冲击载荷。箱体内部的型腔轮廓完全避让内部齿轮副的运动包络，预留了足够的润滑介质存储空间，内壁上的小凸台结构是用来安装油位检测或者挡油部件的，避免齿轮运转时带起的润滑油直接冲击密封件，延长密封件的使用寿命。

　　从安装边界来看，整个箱体的轴向安装尺寸适配常规100-150mm中心距的齿轮减速组件，法兰安装面的平面度要求控制在0.1mm以内，合箱面的平面度要求更高，需要达到0.05mm，才能保证合箱后的密封效果，轴承孔的同轴度公差按照IT7级精度设计，保证安装后齿轮轴的运转顺畅度，降低运转噪音与磨损速率。压铸成型的工艺选择也适配这类复杂壳体的批量生产，箱体壁厚设计保持均匀，基本维持在3-4mm之间，所有转角位置都做了圆角处理，避免压铸时出现充型不满或者冷隔缺陷，安装孔、轴承孔的位置都预留了后续机加工的余量，压铸成型后只需要对合箱面、轴承孔、安装法兰面进行精加工即可达到装配精度要求，相比焊接箱体或者铸造成型的箱体，压铸箱体的生产效率更高，表面质量更好，重量也更轻，非常适合中小功率减速器的批量配套使用。

　　在实际应用场景中，这类下箱体搭配对应的上箱体组成完整的减速箱壳后，内部装配对应规格的直齿轮或者斜齿轮副、轴承、密封件、润滑介质，就可以实现固定传动比的减速增扭功能，输入端连接驱动电机，输出端连接负载设备，能够在-10℃到60℃的工作环境下长期稳定运行，可承受额定范围内的径向与轴向载荷，广泛适配包装机械、输送设备、食品加工机械等对安装空间有一定限制、对传动稳定性有要求的工业场景，结构设计上充分考虑了装配工艺性、加工工艺性与实际使用中的维护便利性，不需要额外加装复杂的辅助固定结构，直接通过法兰面的四个螺栓就可以完成整机固定，日常维护时只需要拆开上箱体就可以检查内部齿轮磨损情况、更换润滑介质，维护操作十分便捷。
