直角转角行星减速传动机构设计

项目分类:减速机 发布时间:2026-07-14 ID:1195628
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计
  • 直角转角行星减速传动机构设计

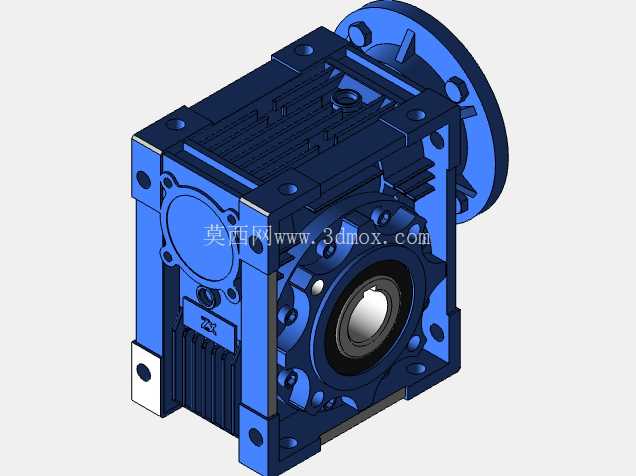

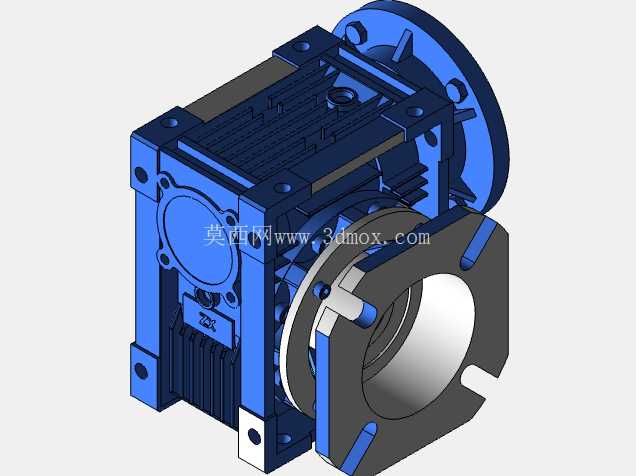

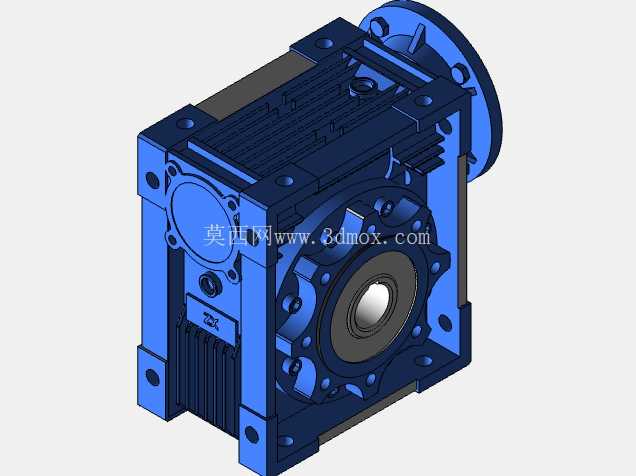

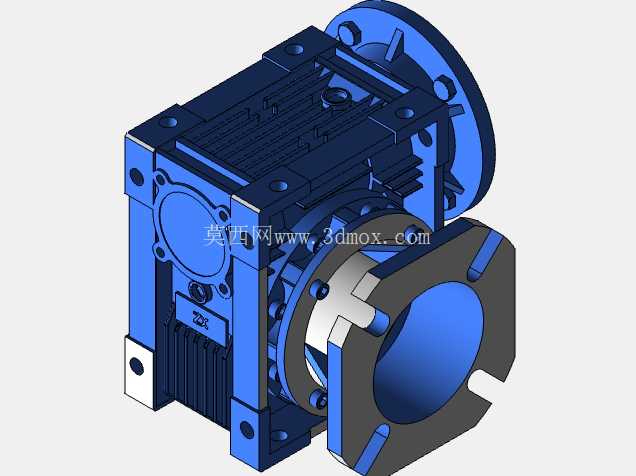

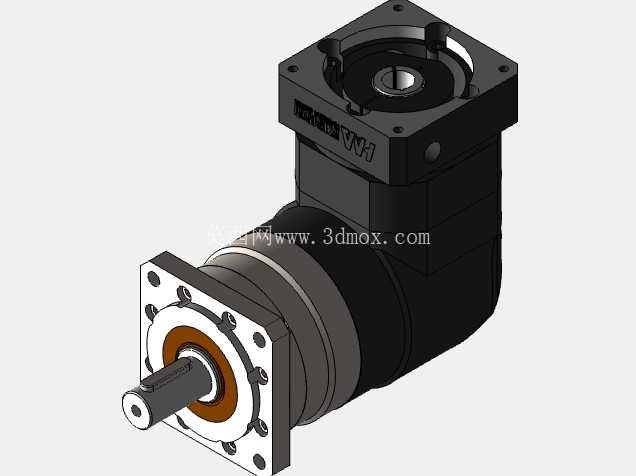

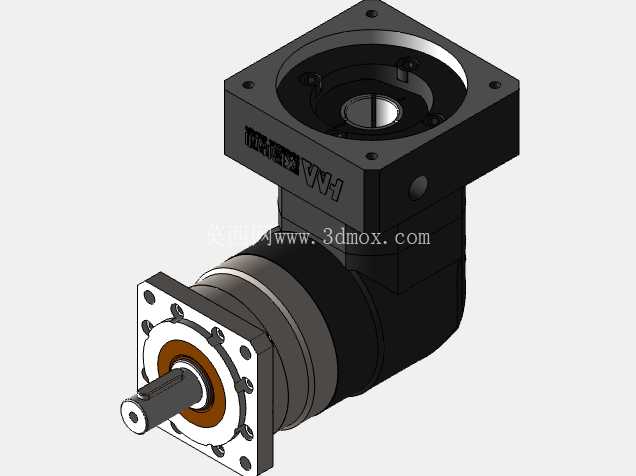

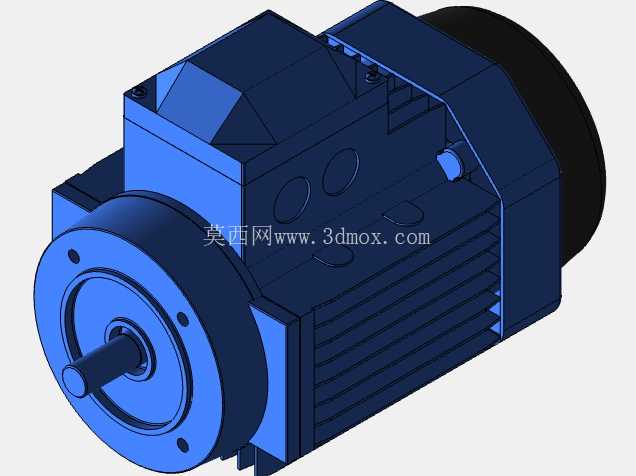

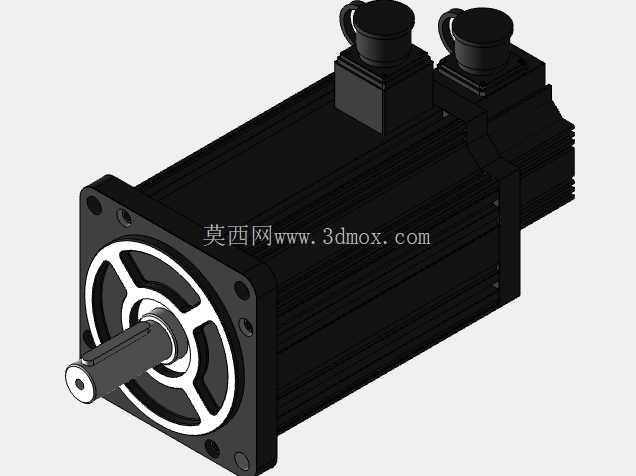

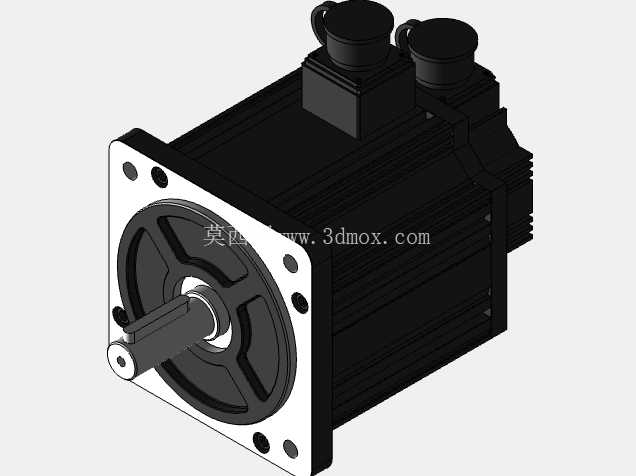

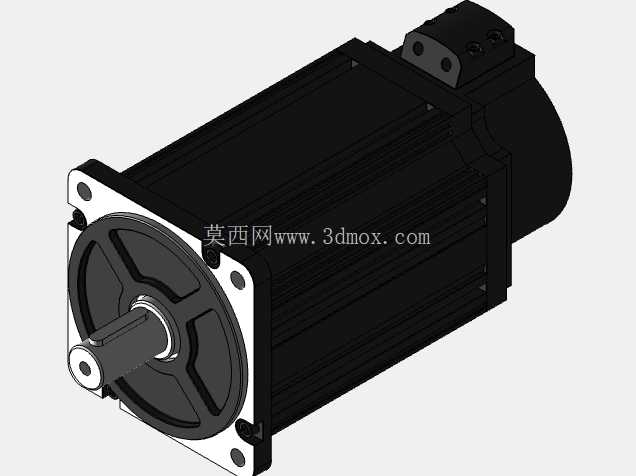

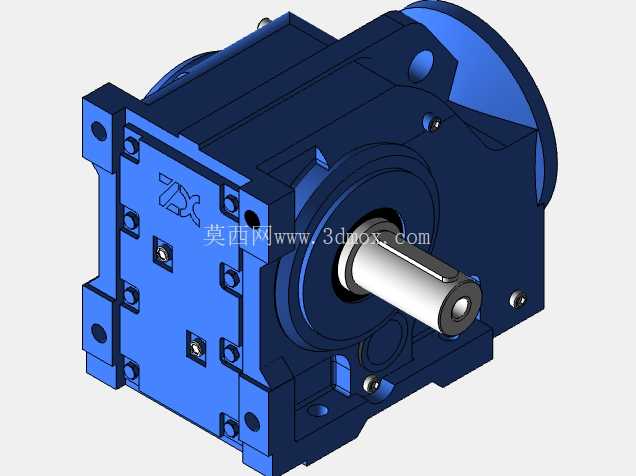

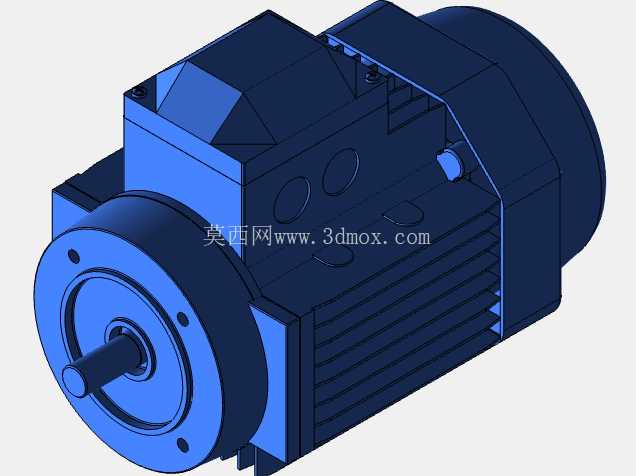

  从功能特性来看,这款减速机构采用行星齿轮传动结构,相比传统的蜗轮蜗杆直角减速机,具备更高的传动效率,背隙控制精度更高,能够满足高精度点位控制、往复运动的传动需求,在频繁正反转的工况下也能保持稳定的传动精度,不会出现蜗轮蜗杆结构常见的磨损快、背隙快速增大的问题。输入端采用标准的圆形法兰安装接口,适配市面主流规格的伺服电机安装尺寸,输入轴采用抱紧式的锁紧结构,安装时无需额外加工联轴器,直接将电机轴插入输入孔后锁紧抱紧螺丝即可完成装配,能够有效降低现场安装的调试难度,也能避免同轴度偏差带来的传动振动、轴承磨损加快的问题。在自动化产线的伺服传动配套场景里,经常会遇到安装空间局促、动力输出方向需要90度转向的工况,这类场景下常规的同轴行星减速机往往无法适配安装边界要求,直角转角式的行星减速机构就成了这类工况的首选传动部件。这款直角行星减速传动结构,在设计之初就瞄准了伺服电机、步进电机配套的精密传动需求,从结构布局上采用了输入端与输出端呈90度正交的布置形式,能够在不额外增加传动转接件的前提下,直接完成动力传输方向的转向,大幅压缩传动链路的整体占用空间。

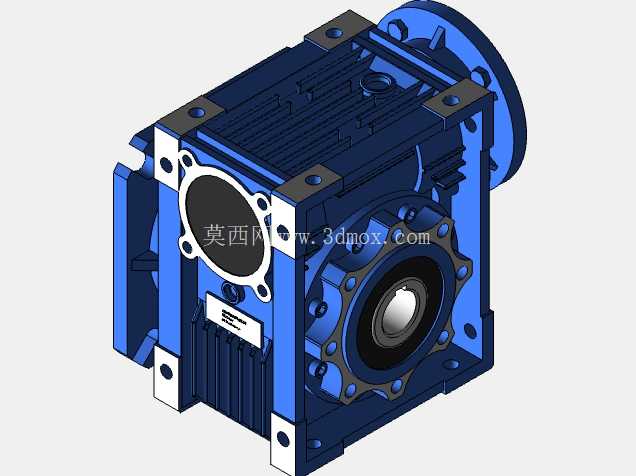

  输出端采用方形法兰配合伸出轴的结构,输出轴端设置有密封结构,能够阻挡车间环境里的粉尘、切削液进入减速机体内部,延长内部齿轮、轴承的使用寿命,输出轴的轴径、键槽尺寸都按照通用传动安装标准设计,能够直接配套同步轮、齿轮、联轴器等常用传动连接件,不需要额外做轴径的适配加工。设计过程中,内部的齿轮传动链路做了分级布局,直角转向部分采用螺旋锥齿轮完成动力的正交转向,后级衔接行星齿轮组完成减速比的放大,螺旋锥齿轮的齿面做了修形处理,能够降低齿轮啮合过程中的冲击与噪音,即使在高速输入的工况下也能保持平稳的传动状态,不会出现明显的振动与异响。

  行星轮部分采用满针轴承配合行星架的结构,相比常规的滑动摩擦行星架结构,能够承受更大的径向负载与冲击负载,在配套机械手关节、传送带驱动、精密转盘这类存在径向载荷的工况下,也能保持稳定的运行状态。从安装边界来看,这款减速机构的机体采用方形截面的外壳设计,安装时可以直接贴附在设备的安装立板上,不需要预留额外的避让空间,机体的各个安装面都做了平面度加工处理,安装后能够保证输出轴与安装基准面的垂直度、平行度要求,避免因为安装面偏差带来的输出轴径向跳动问题。

  在实际应用场景中,这类直角减速机构常被用在3C自动化设备的移栽机构、包装机械的送料驱动、数控机床的刀库传动、工业机器人的外部轴驱动等场景,尤其是在设备内部安装空间狭窄、动力需要转向布置的位置,能够大幅简化设备的整体结构设计,减少不必要的传动转接部件,降低设备整体的装配成本与后期维护成本。结构设计上,机体外壳采用一体化的加工工艺,拼接接缝处都设置有密封胶圈,整体防护等级能够满足常规工业车间的使用要求,内部的齿轮、轴承都采用油脂润滑方式,出厂时已经完成润滑脂的加注,后期使用过程中不需要定期更换润滑油,能够减少日常维护的工作量。输入端与输出端的轴承都采用配对安装的角接触轴承,能够同时承受径向力与轴向力,在存在轴向负载的传动场景下,比如垂直安装的升降驱动场景,也能稳定支撑输出轴,不会出现轴窜动的问题。在做设备选型配套时,可以根据实际需要的输出扭矩、转速、安装空间来选择对应减速比的规格,不同减速比的机型都保持一致的安装接口尺寸,方便设备设计过程中做参数调整,不需要更改安装板的设计尺寸,能够缩短设备的设计迭代周期。
