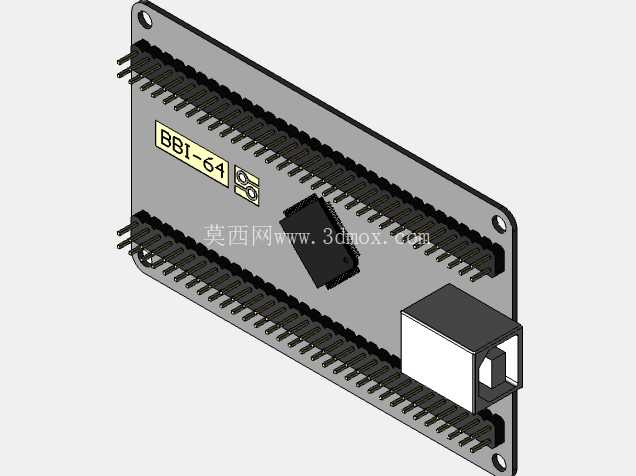

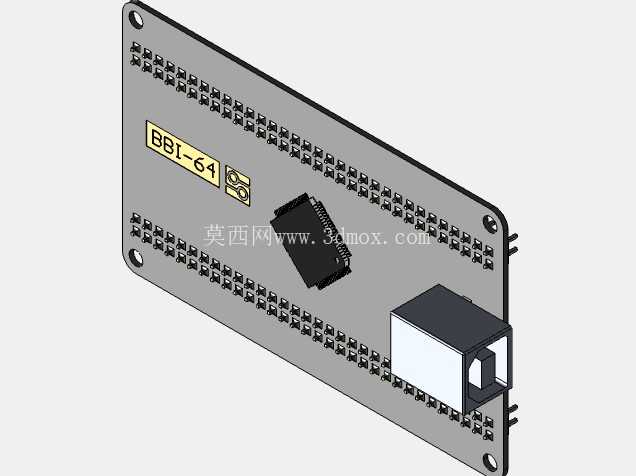

莱奥博德纳尔BBI-64接口板结构设计

　　在工业控制、嵌入式硬件开发、测试验证台架搭建的场景中，这类高密度引脚转接载板是连接核心功能模块与外围电路的核心衔接部件，很多工程师在做整机硬件布局时，往往会忽略这类转接板的结构干涉问题，直到打样回板组装才发现接插件突出高度与周边结构件冲突、固定孔位与机箱安装柱错位、排针间距与外接排线走向干涉，最终不得不返工修改结构件或者重新制板，耽误项目迭代周期。做这类载板的三维结构建模时，首先要明确的是安装边界约束：板体整体为矩形薄板结构，四个边角预留沉头安装孔，孔位的中心距需要严格匹配标准机箱内的安装铜柱位置，沉头深度要适配常用的M2.5固定螺丝，确保螺丝锁紧后头部不突出板体表面，避免与上层叠装的电路板产生硬接触。板体上的核心接插件布局需要结合实际走线逻辑规划，两侧排布的高密度排针座采用等间距阵列设计，排针的突出高度、引脚伸出长度都要按照实物的实际尺寸还原，不能只做简化的方块示意，否则在做整机装配干涉检查时，会漏掉排针与周边屏蔽罩、结构加强筋的间隙校验。板载的卧式连接器需要明确其插拔方向的空间预留，比如板面上的电源接口，其插拔方向垂直于板边时，要在接口外侧预留足够的手部操作空间，同时要考虑插头插入后，线缆的弯曲半径不能小于线缆本身的最小允许值，避免长期使用中线缆芯线断裂。

　　很多新手建模时容易犯的错误是把板上的元器件都做成贴装在板表面的方块，忽略了不同元器件的高度差，比如板上的标识区域、小型定位座的高度虽然只有几毫米，但在做多层板叠装时，这几毫米的高度差就决定了两层板之间的支撑柱需要选多长的规格，一旦支撑柱选短了，上层板压到下层板的高器件，很容易造成元器件虚焊甚至板体变形。建模过程中还要考虑生产工艺的约束，板体的边角要做小圆角处理，避免锐边在组装时划伤操作人员或者划破线缆绝缘层，安装孔的周边要预留足够的铺铜避让区，结构建模时虽然不需要绘制铜皮，但要在结构上标注出禁布区域的边界，方便硬件工程师在做PCB Layout时参考，避免固定螺丝压到线路造成短路。

　　这类载板在实际使用中往往不是单独存在的，大多是叠装在核心控制板与外部接口面板之间，所以建模时还要考虑与相邻板件的对接公差，排针座的位置度公差要控制在合理范围内，确保对接时排针能顺利插入对应排母，不会出现个别引脚歪针、无法插入的情况。板体的厚度选择也要结合实际使用场景，如果是用于经常插拔调试的测试台架，板厚要选稍厚的规格，避免多次插拔后板体弯曲变形；如果是用于量产的嵌入式设备内部，可以在满足结构强度的前提下适当减薄板厚，控制整体重量与成本。另外，板上的接插件固定结构也要还原到位，比如部分带锁扣的连接器，锁扣的活动范围、解锁时需要的操作空间都要在三维模型中体现出来，避免结构件挡住锁扣导致后期无法正常插拔线缆。

　　很多时候结构工程师拿到的硬件规格书只有平面尺寸，没有三维结构参考，这时候准确的三维模型就能提前规避90%以上的组装干涉问题，不用等到实物打样回来再反复修模、改板。在做整机布线时，这类载板的模型还能帮助布线工程师提前规划线缆的走向，确定扎带固定座的安装位置，避免线缆靠近板上的发热器件，或者被运动部件剐蹭。从结构设计的角度来说，这类看似简单的转接载板，其实承载了信号转接、物理支撑、接口扩展的多重作用，每一个孔位、每一个器件的位置、每一处突出的高度，都要结合实际组装、调试、维护的全流程需求来确定，不能只看电路原理通了就忽略结构层面的细节，很多硬件项目的延期，恰恰是出在这些看似不起眼的转接结构件上。
