Zed60客制化键盘PCB电路板结构设计

这款PCB结构是面向60%配列客制化机械键盘开发的核心承载部件，在消费电子外设的结构设计体系里，PCB的布局合理性直接决定了键盘的组装适配性、按键触发稳定性与后期改装拓展空间。从实际应用场景来看，这类60%配列的PCB主要适配紧凑型桌面输入设备，多用于电竞外设、桌面极简办公、客制化键盘DIY组装场景，相比全尺寸键盘的PCB，它砍掉了数字小键盘区、功能导航区的冗余线路布局，把所有按键矩阵压缩在极小的板面范围内，能大幅节省桌面占用空间，同时保留核心主键区的全功能输入能力，满足日常打字、游戏操作的全部输入需求。

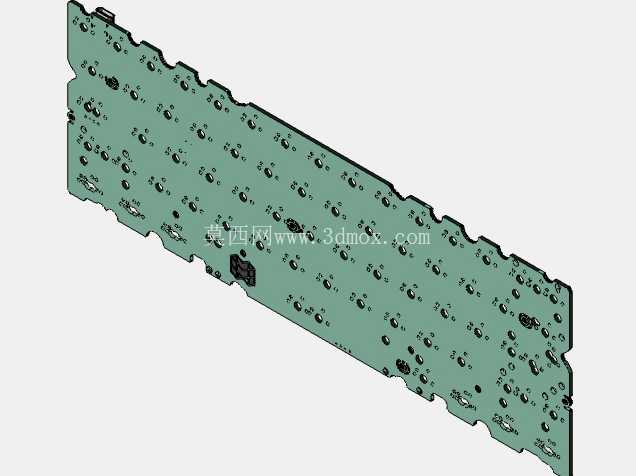

从产品功能特性层面看，这款PCB采用长条形窄边轮廓设计，板面均匀分布轴体安装焊盘与定位孔，每一个焊盘的位置都严格对应60%配列的标准键位矩阵，支持常规MX结构机械轴体的焊接安装，部分预留焊盘还支持热插拔轴座的改装，用户可以根据自身使用习惯更换不同压力克数、触发键程的轴体，无需反复拆焊损伤板面线路。板边预留的不规则缺口与定位孔，是为了匹配键盘外壳的安装卡扣、定位板固定柱以及底壳的走线空间，避免组装时出现板面与外壳结构干涉的问题，同时板载的主控芯片位置做了下沉式布局预留，不会和定位板、底壳的加强筋产生碰撞，保证组装后整体结构的贴合度。

在设计思路上，这款PCB的布局完全遵循60%配列键盘的键位排布逻辑，首先确定主键区各按键的中心间距为标准19.05mm，保证键帽安装后不会出现相邻键帽卡键的问题，大键位区域的卫星轴安装孔位严格对齐通用PCB卫星轴的安装尺寸，支持用户更换不同调教风格的卫星轴配件，优化大键按压的手感一致性。板面的线路走线做了分层优化，避免按键矩阵线路出现信号串扰，保证每一个按键触发的信号都能稳定传输到主控芯片，不会出现按键连击、触发失灵的问题。板边的固定孔位采用对称式布局，一共设置了多组螺丝安装位，能和不同结构的60%键盘外壳、定位板形成稳定的刚性连接，减少打字时PCB产生的形变量，避免因为板面晃动导致的轴体虚焊、接触不良问题。

从外形尺寸与安装边界来看，这款PCB的整体长度适配60%配列键盘的标准外壳内腔尺寸，宽度控制在主键区横向排布的最小边界范围内，板边到最外侧按键焊盘的距离预留了足够的走线宽度与结构强度，不会因为板边过窄导致PCB组装时出现断裂风险。厚度方向采用常规PCB的标准厚度，既能保证自身的结构刚性，又不会占用过多的壳内垂直空间，给底棉、轴下垫等减震配件预留了充足的安装间隙，方便用户根据自身的手感需求调整内部填充结构。安装时需要注意，PCB与定位板之间的间隙要保持均匀，避免轴体安装后出现歪斜，同时板载的接口位置要和外壳的出线口精准对齐，保证数据线插拔时不会对PCB接口产生侧向应力，延长接口的使用寿命。在实际组装测试中，这款PCB的孔位匹配度能覆盖绝大多数市售60%配列的铝合金、塑料键盘外壳，不需要额外对板面进行打磨裁切，就能完成整把键盘的组装调试，对于客制化键盘爱好者来说，能大幅降低组装的难度与改装成本。
