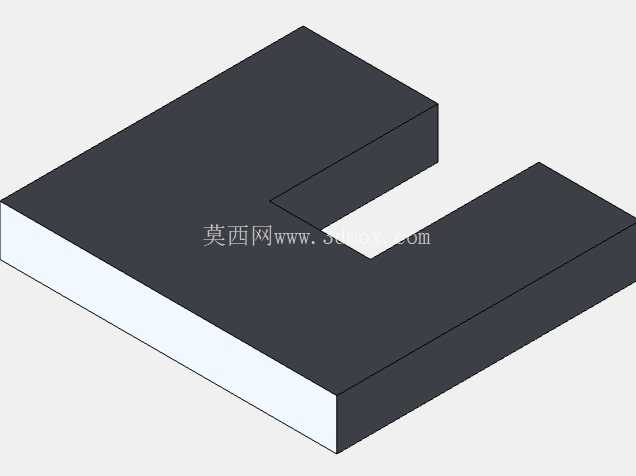

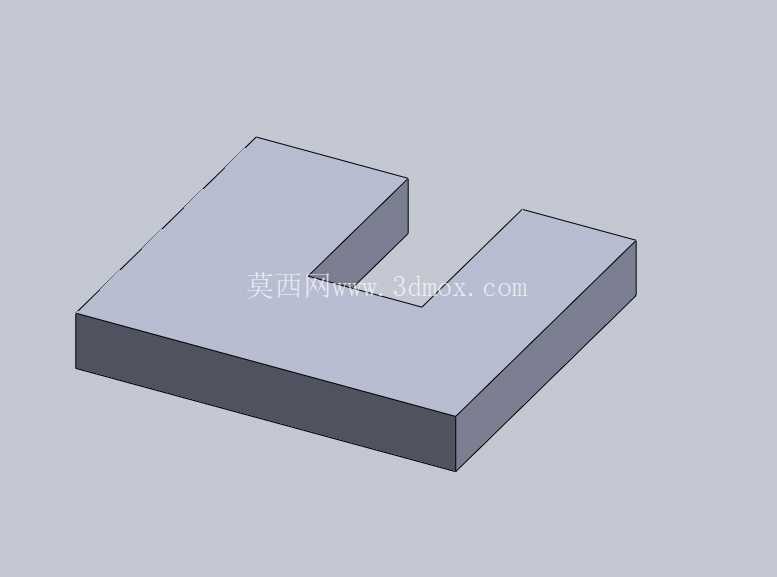

U型缺口结构压铸模用定位垫片

　　从结构设计逻辑来看，该垫片采用等厚度矩形基体单侧铣削U型避让槽的构型，基体厚度公差控制在±0.02mm范围内，上下两个安装平面的平面度要求不超过0.01mm，表面粗糙度达到Ra1.6，避免合模承压时出现局部应力集中导致的垫片压溃、模架贴合面翘曲问题；U型缺口的开口宽度与对应位置的定位销、紧固螺栓杆部直径保持0.5mm的单边间隙，既保证垫片能够顺利卡入安装位，又不会因间隙过大导致调整过程中垫片偏移、定位失效。在压铸模具的合模定位、模架组件间隙补偿场景中，这类带单侧U型缺口的垫片是应用频次极高的调整类零件，日常生产中主要承担模仁与模架之间的间隙填充、合模面平行度修正、局部承压载荷均匀分散的作用，区别于普通平垫片的封闭轮廓结构，单侧开口的U型设计能够在不拆卸相邻紧固轴件、定位销的前提下，快速完成垫片的抽换与厚度调整，大幅缩减压铸生产过程中模架调校、合模精度修正的停机耗时。

　　实际安装适配场景中，这类垫片主要布置在压铸模动模侧的模仁安装基面、导柱固定端面、斜顶滑座的调整间隙处，安装边界需要匹配模架上的沉台尺寸：垫片的外轮廓长宽尺寸比对应沉台小0.1-0.2mm，保证垫片能够完全嵌入沉台内不出现边缘凸起，U型缺口的圆弧根部采用R2的圆角过渡，避免热处理及承压过程中出现应力开裂，缺口的开口方向统一朝向模架外侧，方便后续调校时直接用尖嘴钳抽拉更换，无需拆解周边的导向组件、冷却管路。从功能特性上看，该垫片采用预硬模具钢加工完成，整体经过淬火加中温回火处理，硬度达到HRC42-47，既具备足够的承压强度，承受压铸合模时数百吨的锁模力不发生塑性变形，又有适当的韧性，避免反复拆装调整时出现崩边断裂；上下平面经过平磨加工，平行度精度足够保证模仁安装后不会出现倾斜，防止压铸生产过程中出现飞边、铸件壁厚不均的缺陷。

　　在压铸生产的日常调校环节，这类垫片的使用场景覆盖了从新模试模时的模仁高度差修正，到量产过程中模架磨损后的间隙补偿，再到模具保养后的合模精度复位：试模阶段如果发现铸件局部飞边超标，可通过在对应位置的模仁基面增减不同厚度规格的该类U型垫片，快速调整模仁的合模间隙，无需对模仁基面进行二次铣削加工，保留模仁的加工基准；量产过程中模架长期受锁模力冲击出现局部塌陷时，可在塌陷位置垫入对应厚度的垫片，快速恢复合模面的平面度，避免因模架塌陷导致的批量铸件尺寸超差；模具拆解保养后重新装配时，可通过该类垫片微调导柱、斜顶的安装同轴度，减少开合模过程中的卡滞、磨损问题。

　　不同于封闭轮廓的平垫片需要完全穿入螺栓或销柱才能安装，U型开口结构让垫片的调整操作可以在松开对应紧固件2-3圈的状态下直接插入或抽出，单处调整的操作时间从原来的15分钟以上压缩到1分钟以内，对于连续生产的压铸产线来说，能够大幅减少调校停机带来的产能损失。设计过程中需要特别注意U型缺口的根部应力处理，不能采用直角过渡，否则在长期承压载荷下，缺口根部会成为应力集中点，容易出现裂纹扩展导致垫片断裂，断裂的碎屑如果掉入模腔会直接导致铸件报废，甚至压伤模仁表面造成更大的模具损失；同时垫片的厚度规格需要形成0.05mm、0.1mm、0.2mm、0.5mm、1mm的梯度序列，满足不同间隙调整量的需求，所有垫片的平面度、平行度公差必须保持一致，不能出现厚度不均的问题，否则会导致模仁安装后出现倾斜，反而影响铸件成型精度。在安装边界的匹配上，垫片的外轮廓边缘需要做0.2mm的倒角处理，避免安装时刮伤模架沉台的侧壁，也方便垫片顺利嵌入沉台内；U型缺口的开口端两侧做15度的导入斜角，方便卡入螺栓或销柱的杆部，减少安装时的对位难度。这类垫片虽然属于模具中的小型辅助零件，但却是保证压铸模合模精度、延长模具使用寿命、减少铸件成型缺陷不可或缺的基础组件，其结构设计的合理性、加工精度的一致性，直接影响到压铸生产的稳定性和铸件产品的尺寸合格率。
