可调高度桌面显示器支撑支架

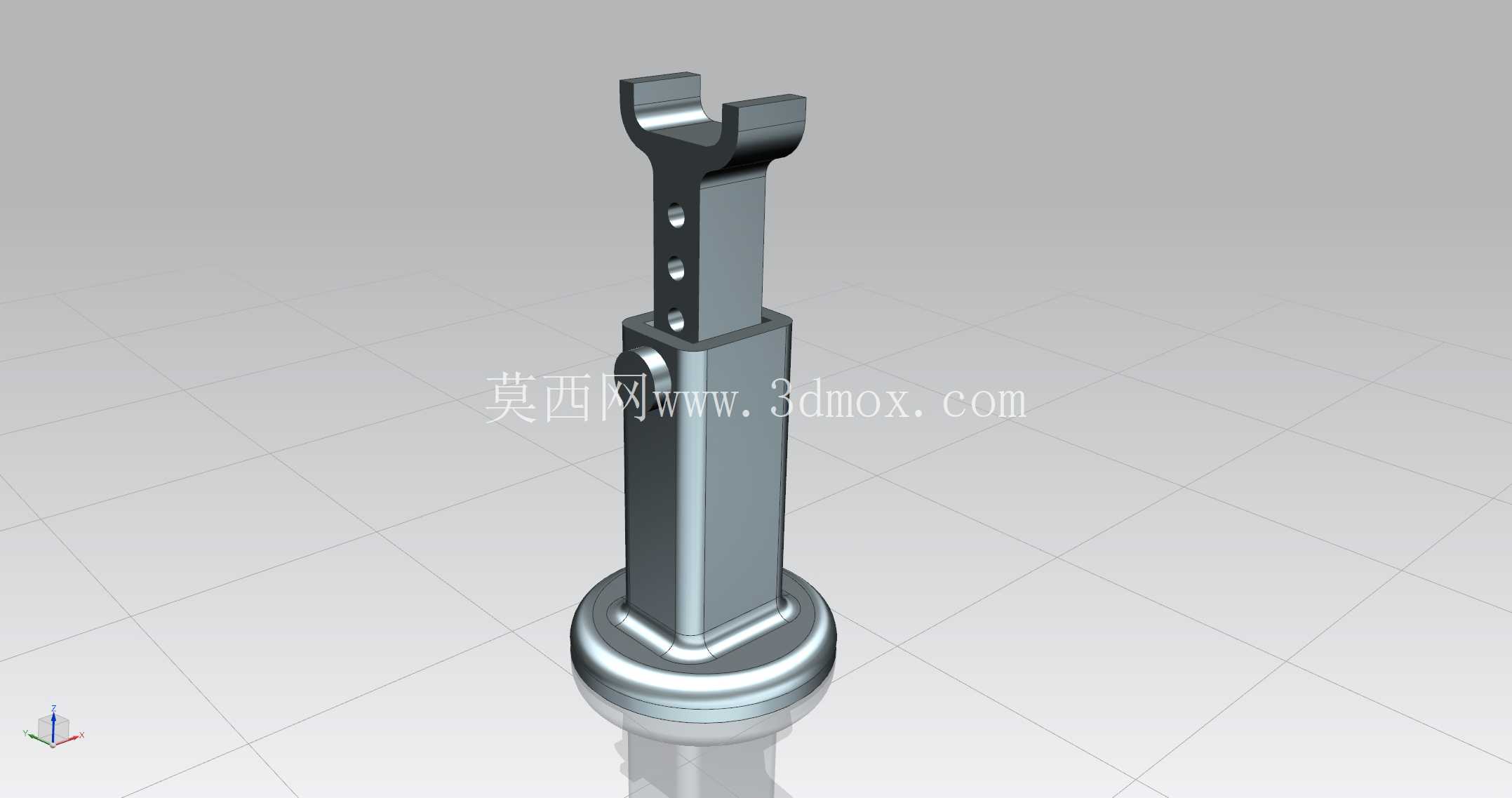

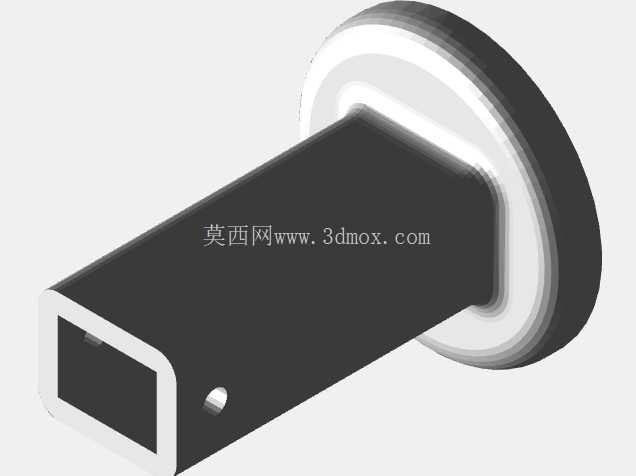

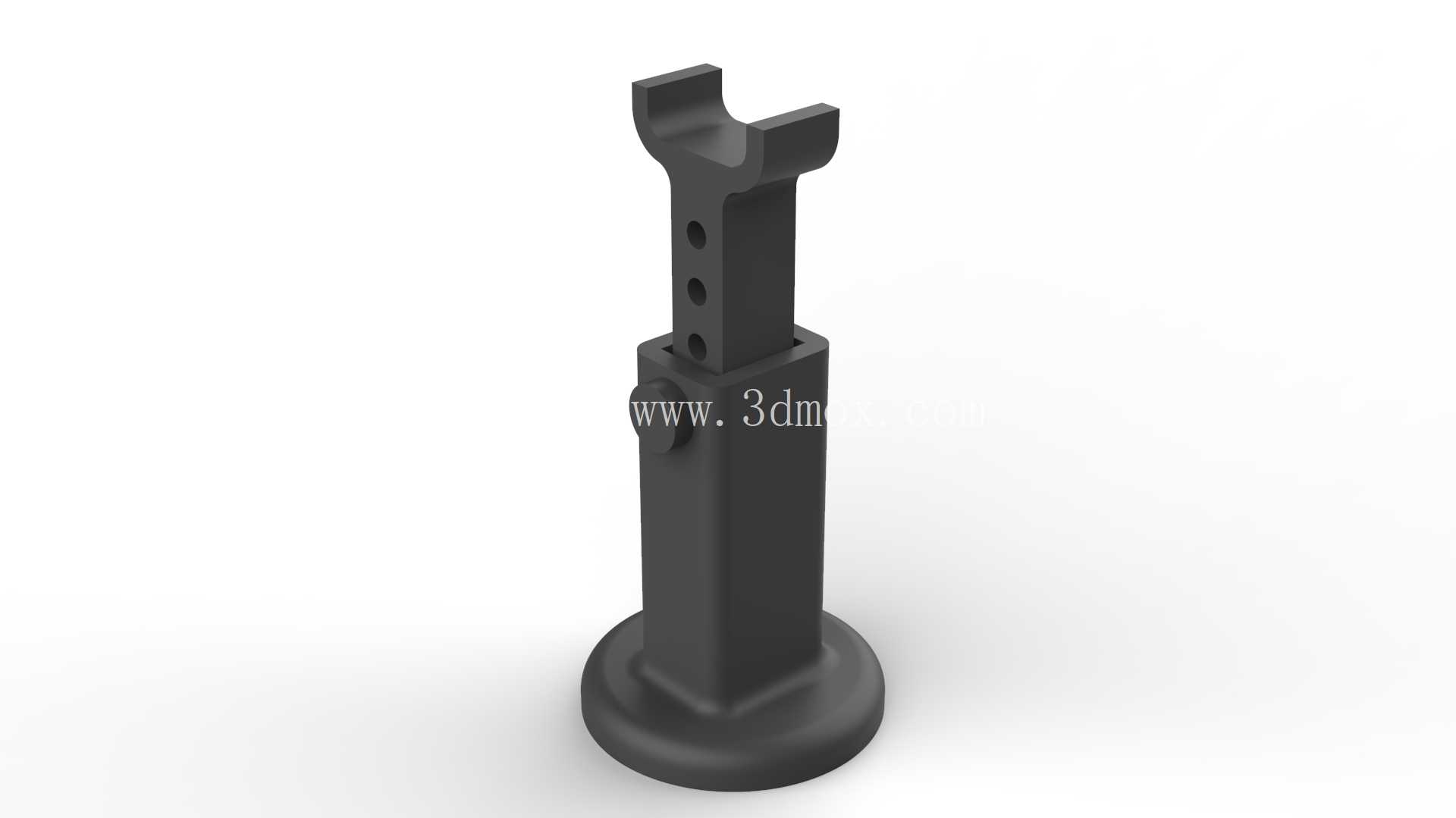

　　日常办公场景中，桌面显示器的支撑高度直接影响使用者的坐姿舒适度，不少原装液压显示器支架在长期使用后会出现支撑力衰减、升降卡顿甚至自行下滑的问题，这类故障维修成本较高，更换整支支架又会产生不必要的支出，这款可调节高度的显示器支撑支架，正是针对这类使用痛点设计的替代支撑构件。从结构设计来看，支架整体采用立式柱状布局，底部为圆形平底支撑座，接触桌面的底面可根据使用需求粘贴防滑胶垫，避免支架放置后出现滑移，圆形底座的直径设计充分考虑了桌面占用面积与支撑稳定性的平衡，不会过度挤占桌面键鼠的摆放空间，同时能提供足够的抗倾覆力矩，即使显示器安装后存在一定的重心偏移，也不会出现侧翻风险。

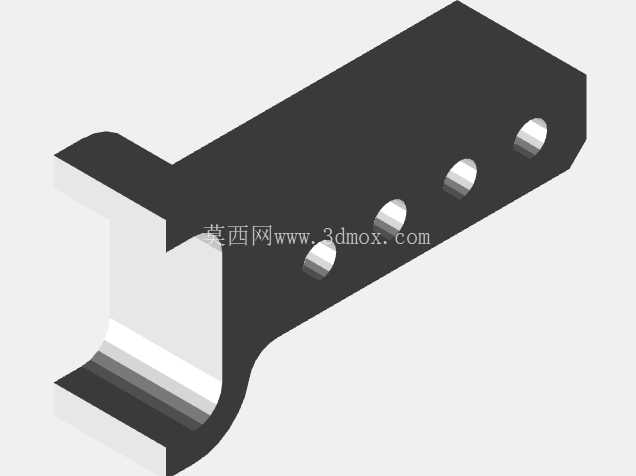

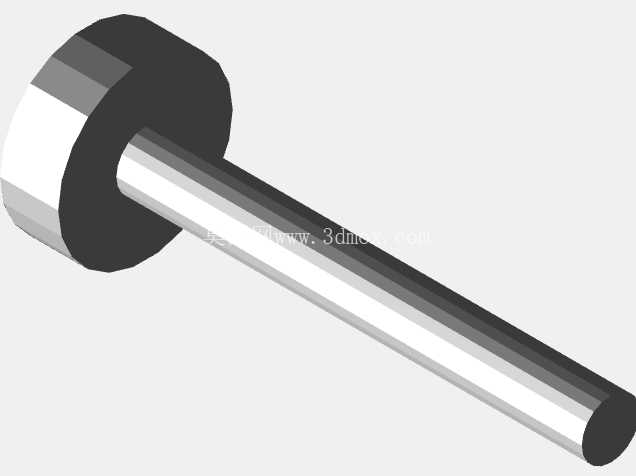

　　中部的立柱为核心的高度调节段，柱身开设多组等距的调节定位孔，通过插销或者快拆螺丝即可实现支撑高度的档位调整，相比液压结构的无级调节，这种孔位定位的结构不存在密封件老化、液压油泄漏的问题，长期使用的可靠性更高，调节时只需要对准对应高度的孔位插入固定件即可完成操作，不需要额外的工具辅助，日常调整高度的操作门槛很低。立柱顶端为显示器连接叉形结构，开口尺寸适配常规显示器背部的安装挂点，可直接与显示器背部的标准安装位配合，不需要额外加工转接件，叉形结构的两侧预留了紧固件安装孔，安装时将紧固件穿过孔位与显示器背部的安装孔锁紧，即可实现显示器与支架的刚性连接，连接后的晃动量控制在极小范围内，不会出现日常使用时屏幕晃动感明显的问题。

　　设计过程中优先考虑了3D打印的工艺可行性，所有结构均采用等壁厚设计，避免出现大角度悬空结构，打印时不需要添加过多的支撑材料，后期去除支撑的工作量很小，无论是采用FDM工艺打印PLA、PETG材质，还是采用光固化工艺打印树脂材质，都能顺利成型，不会出现结构变形、壁厚不足导致的强度问题。从安装边界来看，支架整体的垂直高度覆盖了常规桌面办公的视线高度范围，最低档位可满足坐姿偏低的使用需求，最高档位可适配站立办公时的视线高度，安装后显示器的重心始终落在底座的支撑范围内，不需要额外在底座上添加配重块即可保持稳定。

　　立柱的截面采用矩形结构，相比圆形立柱拥有更好的抗扭转性能，即使在使用过程中不小心触碰显示器，支架也不会出现绕轴向转动的情况，屏幕的朝向稳定性更好。顶端的叉形连接位在设计时预留了一定的间隙余量，可适配不同厚度的显示器安装挂耳，不会因为安装位的尺寸公差导致无法装配。这类支架除了用于替代故障的原装显示器支架外，也可用于小型工控显示屏、桌面触控终端的支撑固定，在小型工作台、设备操作面板的场景下也能适配使用，结构简单可靠，没有复杂的传动构件，后期维护只需要检查固定紧固件是否松动即可，不需要定期加注润滑脂或者更换密封件，长期使用的维护成本极低。在建模阶段就对所有的连接孔位做了公差预留，3D打印完成后不需要对孔位进行二次铰孔加工，直接使用标准紧固件即可完成装配，立柱与底座的连接采用定位止口设计，装配时直接将立柱插入底座的止口内即可完成定位，粘接或者螺丝固定后都能保证立柱与底座的垂直度，不会出现立柱倾斜导致显示器歪扭的问题。整体结构没有薄壁锐角，所有的棱角位置都做了小圆弧过渡，既避免了3D打印时出现应力集中导致的层间开裂，也能防止安装使用时锐角划伤手部。
