苹果iPhone6智能手机外观结构三维数模

这套三维数模完整还原了iPhone6整机的外观结构细节，覆盖正面屏幕模组、中框金属一体结构、背面后盖、侧边按键、摄像头凸起区域等全部外露结构特征，建模过程中严格对照实物的装配间隙、曲面过渡关系做了曲率连续处理，所有可见的分型线、按键缝隙、接口开孔位置都和量产实物保持一致，可直接用于消费电子领域的外观验证、配套配件开发、结构干涉校验等场景。

在实际行业应用中，这类高精度手机外观数模是手机保护壳、贴膜、外接扩展配件开发环节的核心基准，配件厂商拿到数模后不需要再逆向扫描实物，就能直接在数模上做配套结构的设计，比如保护壳的包裹厚度、按键位置的避让开孔、摄像头区域的凸起让位尺寸，都可以直接在三维环境中完成尺寸匹配，避免开模后出现装配错位、按键卡滞、贴合不严的问题。同时在手机外观设计的教学、竞品结构分析场景中，这套数模也能作为典型的金属中框+玻璃面板一体化结构案例，帮助结构工程师理解消费电子轻薄化设计中的曲面处理、公差配合逻辑。

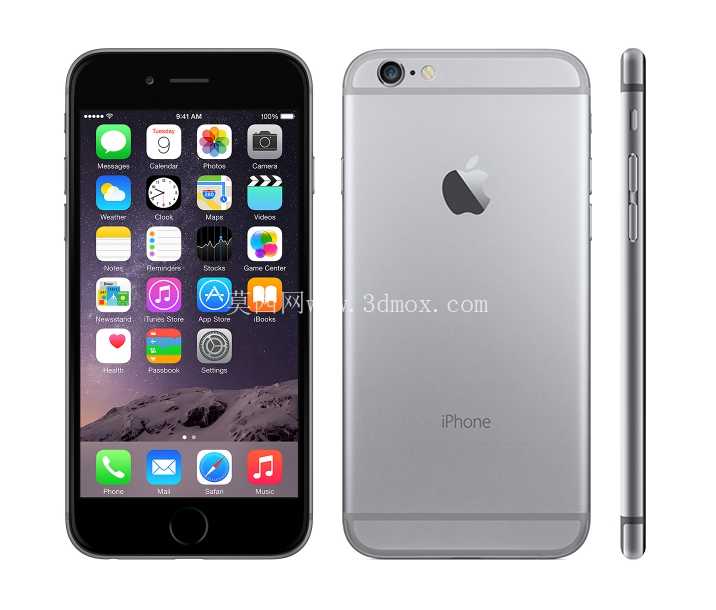

从产品功能特性对应的结构设计来看，数模还原了iPhone6为实现轻薄握持感做的边缘圆弧过渡处理，中框侧边的弧度从正面玻璃边缘一直延伸到后盖，握持时的接触面没有尖锐棱角，对应的数模曲面做了G2连续处理，不会出现曲面接痕。侧边的音量键、静音拨片、电源键的位置和突出高度都按照实物比例还原，按键和中框开孔的间隙控制在量产装配的合理公差范围内，底部的扬声器开孔、Lightning接口、耳机孔的位置和孔径尺寸也和实物一致，背面的苹果logo、iPhone字样的凹陷深度、摄像头区域的凸起高度、闪光灯和麦克风的开孔位置都做了精准复刻，甚至摄像头边缘的金属装饰圈的倒角细节都有体现。

设计思路上，这套数模遵循了消费电子产品外观建模的基准优先原则，先建立整机的中心基准面、长宽高三个方向的基准轴，再从正面屏幕的2.5D玻璃曲面开始构建，依次延伸出中框的侧边曲面、后盖的金属曲面，所有曲面的构建都以实物的截面轮廓线为依据，避免出现曲面变形。在处理摄像头凸起区域的时候，单独做了局部的曲面偏移，保证凸起区域和后盖主体曲面的过渡顺滑，没有台阶感。按键部分采用单独的零件建模，和中框主体做装配约束，还原实际的装配关系，方便后续做按键行程的模拟或者配件的避让设计。

外形尺寸与安装边界方面，数模严格还原了整机138.1mm*67mm*6.9mm的三维尺寸，屏幕区域的4.7英寸显示范围对应正面的黑色面板区域，正面上下端的听筒开槽、前置摄像头开孔、底部Home键的圆形凹槽位置都和实物对齐。中框侧边的SIM卡托开槽位置、天线注塑条的分界位置也准确还原，在做配套配件设计的时候，只需要在数模基础上预留0.1-0.2mm的装配公差，就能保证配件和真机的贴合度。需要注意的是，这套数模为外观结构模型，未包含内部主板、电池、排线等内部元器件结构，仅适用于外观相关的设计验证场景，若需要做内部结构的堆叠设计，还需要补充内部元器件的数模做装配校验。在建模的曲面质量上，所有外露曲面都做了曲率检查，没有出现曲面褶皱、曲率突变的问题，导出后可直接用于手板3D打印、模具设计的前期参考，减少逆向扫描的工作量，缩短配件开发的前期准备周期。
