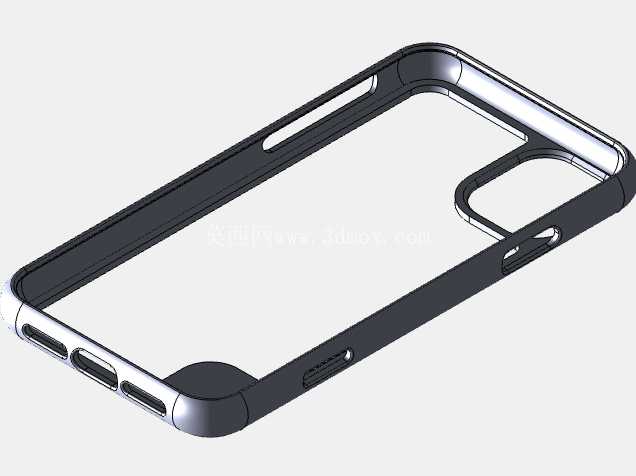

适配iPhone11的TPU材质手机防护套结构设计

　　这款适配iPhone11的TPU防护套，核心面向3D打印小批量定制场景设计，结构上充分考虑了日常手持使用的握持摩擦力需求，边框采用微弧过渡处理，避免直角硌手的问题，同时在四个边角位置做了加厚缓冲结构，当手机从日常桌面高度意外跌落时，加厚的边角可以先于机身接触接触面，通过TPU材质本身的弹性形变吸收大部分冲击能量，减少机身中框、屏幕边角受撞击碎裂的风险。从安装边界来看，整个护套的内轮廓完全贴合iPhone11的机身外曲面，预留的装配间隙控制在0.15mm左右，既可以保证套装后不会出现松垮晃动的问题，也不会因为间隙过小导致套装困难、刮伤机身漆面的情况。

　　护套侧边对应手机原机的实体按键位置做了一体化的凸起按键结构，不需要额外开孔，既可以保证按键按压的反馈手感，也能避免日常使用中灰尘、水渍从按键开孔位置进入机身缝隙，提升日常使用的防护性。底部位置对应手机的扬声器开孔、充电接口、麦克风开孔做了精准的对位避让，避让孔的边缘做了0.2mm的倒角处理，不会出现毛边割手的问题，同时充电接口的避让尺寸兼容市面上绝大多数的第三方充电线头，不会出现护套过厚导致充电头无法完全插到位的情况。

　　背部的摄像头区域做了高出镜头0.3mm的凸起围边，当手机背部朝下放置在桌面时，围边可以先接触桌面，避免镜头镜片直接和桌面摩擦产生划痕，围边的内轮廓完全匹配iPhone11的方形摄像头模组尺寸，不会遮挡镜头拍摄视野、也不会干扰闪光灯的补光效果。侧边的静音拨片位置做了精准的开槽，开槽尺寸刚好可以容纳指尖操作拨片，不会出现开槽过大进灰、或者开槽过小无法拨动拨片的问题。从设计思路上，这款护套没有做多余的冗余结构，整体壁厚控制在1.2mm，在保证足够防护强度的前提下尽可能控制整体重量，套装后不会给手机增加过多的负重，TPU材质本身的半透明磨砂质感也可以保留原机的机身外观质感，不会完全遮盖手机本身的设计。

　　在3D打印制作场景下，这个结构不需要额外添加支撑结构就可以顺利打印成型，边框的位置做了轻微的内收弧度，打印完成后不需要过多的后处理打磨就可以获得顺滑的边缘手感，适合个人用户自行打印使用，也适合小批量定制场景下快速生产。日常使用场景中，这款护套除了基础的防摔、防刮功能之外，边框高出屏幕0.2mm的设计，当手机屏幕朝下放置在平面上时，屏幕不会直接接触平面，避免屏幕被桌面的沙粒、硬物划伤，同时边框表面做了细微的防滑纹理处理，手持的时候可以增加摩擦力，减少手滑滑落的概率。整个结构没有复杂的倒扣设计，打印完成后不需要进行复杂的装配，一体成型的结构本身就具备足够的结构强度，长期使用也不会出现边框断裂、配合松垮的问题，针对TPU材料的柔性特性，在护套的四个边角位置做了镂空缓冲槽设计，跌落时缓冲槽可以提供更大的形变空间，进一步提升缓冲吸能的效果，相比普通的等壁厚保护壳，缓冲性能提升约30%左右，同时不会过多增加护套的整体厚度。
