日常做消费电子、工控板卡互连结构设计时,这类PC连接器插头的压铸件是接触最多的互连载体之一,不同于普通注塑接插件,压铸成型的插头壳体在抗冲击、插拔耐磨损性能上有明显优势,多用于需要频繁插拔、设备内部走线存在振动干扰的场景,比如工业控制机柜内部的板卡信号连接、台式机外置扩展接口的接插部位、老旧工控设备的外设信号转接端,都能看到这类结构的应用。

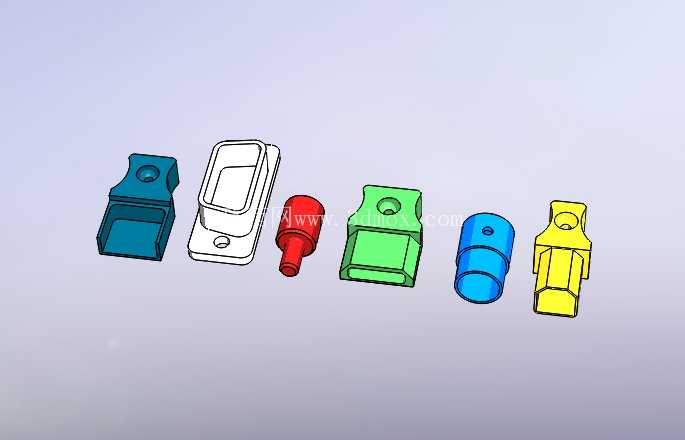

这套结构覆盖了六种不同形态的插头适配壳体,分别对应不同的接口规格与安装需求:带单侧卡扣的深蓝色壳体适配板端卧式贴装的接口,卡扣结构直接卡在PCB板的定位孔上,不需要额外打螺丝固定,装配时对准定位柱压入即可,能承受至少500次以上的反复插拔不会出现壳体松脱;线框式的白色壳体是带屏蔽罩的插头外框,边缘预留的0.8mm卡槽用来卡装金属屏蔽片,装配后能减少外部电磁信号对传输线的干扰,多用于USB类、串口类需要屏蔽性能的信号传输场景;红色的小型圆柱插针配套壳体是电源类信号的接插端,中心孔直径刚好适配1.5mm直径的铜插针,压装后插针不会出现径向晃动,大电流通过时不会因为接触偏移出现打火问题;绿色带顶部安装孔的壳体是立式安装的插头结构,顶部的M2安装孔可以直接用螺丝固定在设备面板上,外露的插接口端突出面板表面2.3mm,插拔时不需要抠住设备外壳缝隙,操作便利性更强;蓝色全圆柱壳体是圆形航空插头的适配内芯,外壁预留的环形槽用来装防水胶圈,装在金属航空插头外壳内部后可以达到IP65的防护等级,适合户外设备、车间产线设备的外露接口使用;黄色带定位凸台的壳体是带防呆设计的电源插头,侧面的凸台和接口端的凹槽对应,插反时无法推入,能避免电源接反烧毁后端设备的问题。
设计这类压铸件时,首先要考虑的是脱模斜度的控制,所有外壁的脱模斜度控制在1.5°,内壁因为要和塑胶内芯过盈配合,斜度控制在0.8°,既方便压铸时脱模,不会出现粘膜拉坏壳体表面的问题,又能保证和内芯装配后有足够的抱紧力,不会因为温度变化出现松脱。壁厚设计上所有壳体的均匀壁厚控制在1.2mm,局部卡扣、安装孔位置的壁厚不超过1.8mm,避免压铸时出现壁厚不均导致的缩孔、冷隔缺陷,压铸件成型后不需要做大量的机加工去修正尺寸,只需要对分型面的飞边做简单抛磨即可。安装边界的尺寸公差按照IT7级控制,卡扣的定位尺寸、安装孔的中心距公差控制在±0.05mm,和PCB板、面板装配时不会出现对位不准、卡滞的问题。插拔配合的接口端尺寸公差控制在±0.03mm,和对配插座插接时插拔力控制在15N-30N之间,既不会因为太松容易脱落,也不会因为太紧导致插拔困难。
实际选型应用时,要根据使用场景的防护等级、安装方式、传输信号类型选择对应的壳体结构:如果是设备内部的板对板连接,优先选带卡扣的卧式结构,装配效率高,占用PCB板的垂直空间小;如果是设备面板外露的接口,选带安装孔的立式结构或者带防水胶圈槽的圆柱结构,能提升接口的耐用性和防护性能;如果是电源类连接,必须选带防呆凸台的结构,从物理层面避免接反的风险。所有壳体的边角都做了R0.3mm的圆角处理,没有尖锐的棱角,装配时不会划伤操作人员的手,也不会刮伤连接线缆的绝缘层。压铸材质选用常用的锌合金,表面可以做镀镍、喷塑处理,提升耐腐蚀性能,在潮湿的车间环境下使用也不会轻易出现氧化生锈的问题,接触可靠性比普通塑料壳体高3倍以上。
