双孔铰接式连接固定支座结构设计

项目分类:通用五金配件 发布时间:2026-07-14 ID:1196532
  • 双孔铰接式连接固定支座结构设计

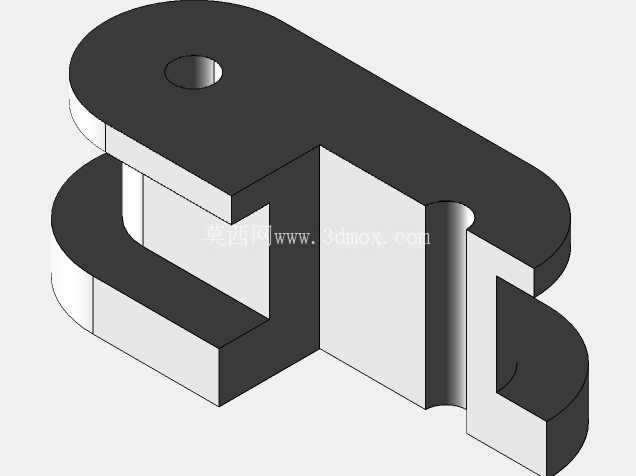

这类双孔铰接支座在轻工自动化输送线、小型工装夹具的定位模组里应用十分广泛,日常做产线改造时经常会遇到需要实现小角度摆动、同时承载径向载荷的连接场景,这类零件就是专门适配这类需求的。从结构上看,零件采用上下两层平行板体的布局,两端分别设置同轴的铰接孔位,中间预留的通槽是用来嵌入被连接的摆臂构件,安装时销轴穿过上层板孔、中间摆臂的安装孔、下层板孔,就能形成稳定的铰接副,既可以限制摆臂的轴向窜动,又能保证摆臂绕销轴轴线顺畅转动。

设计的时候首先要考虑的是铰接孔的同轴度公差,上下两个板体的安装孔如果同轴度偏差超过0.02mm,销轴穿入后就会出现卡滞,长期往复摆动还会造成孔壁的偏磨,缩短整个铰接副的使用寿命,所以建模时两个孔的轴线必须严格共线,同时孔壁要预留足够的壁厚,保证承受径向载荷时不会出现孔口开裂的问题。零件的板体边缘做了圆弧过渡处理,一方面是避免尖锐棱边在安装调试时划伤操作人员,另一方面也能减少压铸成型时的应力集中,降低零件冷却过程中出现翘曲变形的概率。

从安装边界来看,零件的整体厚度由中间通槽的宽度决定,通槽宽度需要和被连接摆臂的厚度保持0.1-0.2mm的间隙配合,既不能间隙过大造成摆臂晃动,也不能间隙过小导致装配困难。两端铰接孔的中心距是核心安装尺寸,这个尺寸直接决定了摆臂的摆动行程,设计时需要根据机构的运动行程反推中心距数值,同时要保证孔中心到板体边缘的距离不小于孔径的1.2倍,避免安装时板体边缘被销轴压溃。

实际应用中这类支座通常采用压铸工艺成型,材料多选用压铸铝合金,兼顾结构强度和轻量化需求,表面不需要做额外的涂装处理,压铸成型后只需要对铰接孔做铰孔精加工,保证孔壁的表面粗糙度达到Ra1.6即可满足使用要求。在小型气动摆台、料仓挡料机构、线束导向摆架这类负载不大的往复摆动机构里,这种结构的支座比一体式的铰接座安装维护更方便,中间摆臂磨损后只需要更换摆臂或者销轴,不需要整体更换支座,能有效降低设备的后期维护成本。

建模过程中需要注意中间连接立板的厚度设置,立板是连接上下两层板体的核心受力部位,厚度过薄会导致整个支座的抗扭刚度不足,承受偏载时上下板体会出现张开变形,厚度过厚则会增加零件的整体重量,还会造成压铸材料的浪费,通常立板厚度设置为上层板厚的0.8倍左右,就能兼顾刚度和轻量化的需求。另外零件底部的安装面要保证平面度要求,如果安装面平面度超差,支座固定到安装基板上后会出现受力变形,直接影响铰接孔的同轴度,所以建模时安装面要设置为平整的基准面,不需要做额外的凹槽或者凸台结构,方便后续的机加工找平。

在做机构运动仿真的时候,要重点验证两个铰接孔的轴线在装配后是否与摆臂的转动轴线重合,避免出现运动干涉,同时要核算销轴的剪切强度和孔壁的挤压强度,根据实际承载的大小调整孔径和板厚参数,保证整个铰接结构在额定负载下不会出现失效。这类零件虽然结构不算复杂,但是作为机构里的基础连接构件,尺寸精度和结构合理性直接影响整个机构的运行稳定性,设计时不能因为零件简单就忽略公差配合和强度校核的环节。
