立式工厂交互查询终端结构设计

这款立式交互终端的结构设计，核心瞄准离散制造车间的一线作业场景，解决传统纸质工艺文件查阅不便、三维设计成果无法在工位端快速调取的痛点。从车间实际部署的边界条件来看，设备整体采用窄长立式布局，底部配重底座的长宽尺寸控制在600mm*500mm区间，既能够在生产线旁的通道侧边预留足够通行空间，也能避免人员过往剐蹭导致设备倾覆，整机高度设定在1800mm，适配站立作业人员的视线高度，无需弯腰或抬手即可完成触控操作，符合车间作业的人机工程要求。

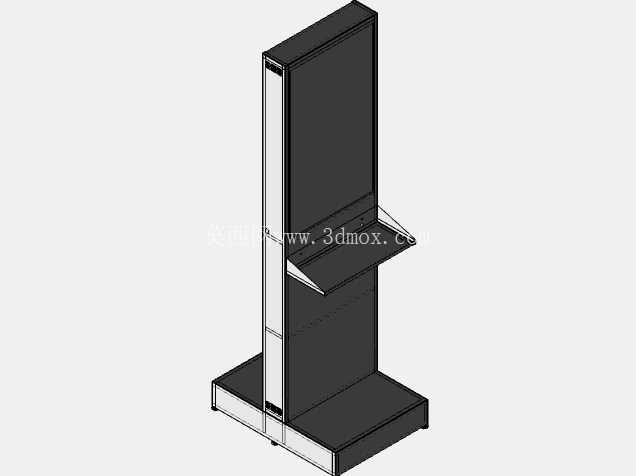

从功能实现的结构逻辑来看，设备主体分为三个功能区段：底部配重底座内部预留了电气元件安装腔，可放置电源模块、信号转换单元，底座底部设置可调支撑脚，能够适配车间地面不平整的安装条件，调整水平度避免柜体倾斜；中部立柱采用钣金折弯拼焊结构，内部设计有理线卡槽与分层安装位，可根据需求加装工控主机、散热风扇等组件，立柱侧面预留检修口，无需整体拆解柜体即可完成内部线路检修与元件更换；上部为显示交互区，采用大尺寸竖向显示屏安装位，屏幕下方设置可折叠的操作托板，托板通过阻尼铰链与立柱连接，收起时与立柱立面齐平不额外占用空间，展开后可临时放置扫码枪、纸质记录单、小型检测工具，方便作业人员在调取三维模型、查阅工艺文件时同步完成记录或扫码操作。

设计过程中充分考虑了工厂车间的复杂使用环境，柜体所有拼接缝均做折弯翻边处理，既提升了钣金结构的整体刚性，减少薄钣金件的共振异响，也能避免车间内的切削液飞溅、粉尘堆积进入柜体内部，屏幕安装位设计有嵌入式压条，可适配不同厚度的工业触控屏，屏幕周边做了2mm的凸起边框防护，避免作业过程中工具磕碰直接损伤屏幕表面。托板的承重设计按照5kg的静载荷校核，铰链处增加了耐磨衬套，能够承受车间高频次的开合操作而不出现松动下垂，托板表面做防滑纹理处理，放置小型物件时不会因为车间振动出现滑落。

从实际应用的场景适配来看，这款终端可部署在机加工车间的班组工位旁、压铸车间的模具存放区、装配线的物料齐套点，作业人员可直接在终端上调取产品的三维数模、装配工艺指导文件、模具维修的拆解步骤，无需往返办公室查阅图纸，大幅减少一线作业的等待时间。设备的安装不需要额外做地面固定，仅通过底部配重即可满足稳定性要求，搬迁调整位置时仅需通过叉车托举底座即可完成移位，适配工厂产线调整时的设备快速重新部署需求。柜体的外表面采用哑光喷塑处理，避免车间照明光线反射影响屏幕查看效果，所有边角均做R3圆角处理，避免人员过往时磕碰造成划伤，符合工业设备的安全设计规范。

在结构细节的处理上，立柱内部的理线结构将强电线路与信号线路分槽布置，避免强电对显示信号造成干扰，保证屏幕显示的稳定性；散热风道采用下进上出的自然对流设计，底部进气口设置防尘滤网，可定期抽出清理，顶部出气口做折弯防雨（防落尘）结构，避免车间顶部的落尘、冷凝水直接进入柜体内部；屏幕的安装框架采用可调节螺栓固定，可根据安装需求微调屏幕的俯仰角度，适配不同身高作业人员的最佳观看视角。整个柜体的钣金拆分充分考虑了加工工艺性，所有折弯角度均为标准90度，无需特殊折弯模具即可完成加工，焊接位置均设置在柜体内部非外观面，外部无明显焊接痕迹，降低加工难度与后期表面处理的成本。
