夹取破碎复合属具结构设计方案

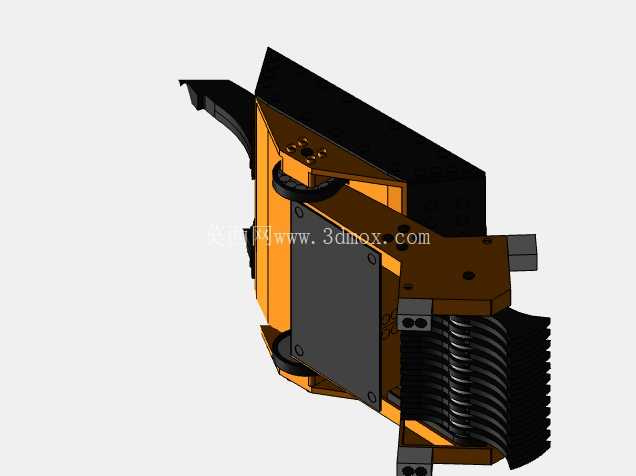

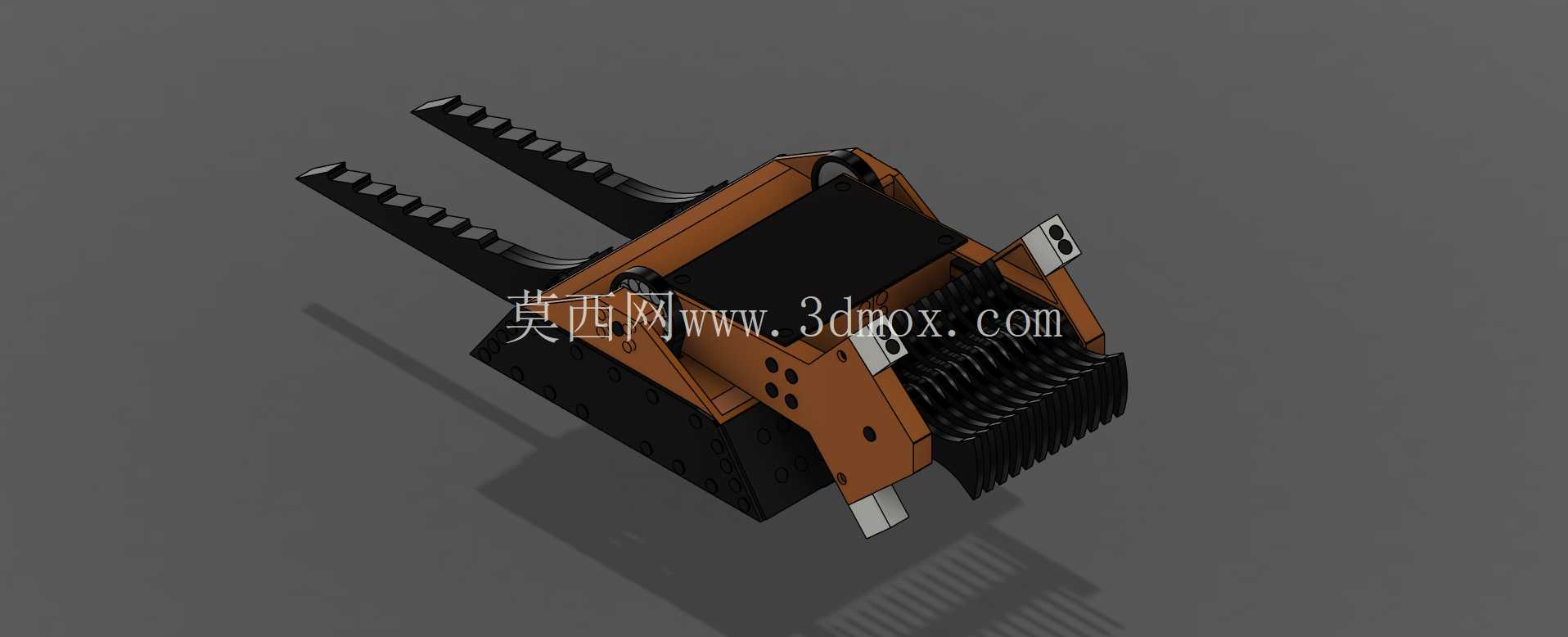

该属具为适配滑移装载机、小型挖掘装载机开发的多功能作业端结构，整合了硬质物料夹取与表层破碎两类核心作业能力，可直接替换主机原有铲斗、破碎锤等单一作业端，无需对主机前端挂载接口做非标改制，适配行业通用的快换连接尺寸，安装时仅需对准主机快换架的锁止销孔，插入液压快插接头即可完成挂载，整体安装边界控制在主机前端回转半径范围内，作业时不会与主机臂架、轮胎发生运动干涉。

从实际作业场景来看，这类复合属具主要面向建筑垃圾清运、矿山浅层剥离、园林场地清理、废旧物料拆解等工况，以往这类场景需要频繁更换夹爪、破碎锤两种属具，单次换接作业至少需要十五分钟以上的停机时间，在狭窄作业面甚至需要辅助人员配合对位，作业连贯性差。该结构将夹取齿排与破碎辊组集成在同一安装基座上，夹取齿排采用双排错位排布的齿形结构，齿尖做了堆焊耐磨处理，单齿的夹持接触面上设计有连续的防滑齿槽，夹取不规则块状物料时，齿面可以嵌入物料表层的凹凸缝隙，避免大块混凝土块、石块在举升转运过程中滑落，夹取开口的最大开度可覆盖常规作业中80%以上的块状物料尺寸，最小闭合间隙可稳定夹持厚度不超过五厘米的板状废旧构件。

破碎辊组布置在夹取基座的前端下侧，辊体表面排布有连续的破碎齿，动力通过集成在基座侧方的液压马达直接驱动，省去了中间的皮带、链条传动环节，结构更紧凑，作业时可直接对表层硬化路面、结块建筑垃圾、冻土层做浅层破碎，破碎后的小块物料可直接通过夹取齿排收拢转运，不需要额外配置清扫或收拢装置。设计过程中，整个属具的重心尽量向主机连接端靠拢，减少前端挂载的倾覆力矩，避免主机在满载举升时出现翘头风险，基座主体采用箱型焊接结构，内部布置有交叉加强筋，在夹取大重量物料、破碎硬质地层时，基座的形变量控制在允许范围内，不会出现焊缝开裂、结构变形的问题。

液压管路全部内置在基座的空腔内，仅在快换接口位置留出连接端头，避免作业过程中飞溅的碎石、混凝土块磕碰管路造成泄漏，夹取油缸的铰接点做了加厚处理，销轴采用耐磨合金材质，配合自润滑衬套，长期往复摆动作业时不需要频繁加注润滑脂，维护工作量更小。夹取齿排的齿根位置设计有可更换的耐磨护板，当护板磨损到阈值后可直接拆卸更换，不需要整体更换齿排，降低后期使用成本。破碎辊的两端采用浮动密封结构，可阻挡作业过程中的粉尘、泥沙进入轴承腔，延长轴承的使用寿命，即使在多粉尘的建筑垃圾拆解、矿山作业场景下，也能保证转动部件的稳定运行。

在结构细节上，夹取齿排的开合角度经过反复校核，当齿排完全张开时，不会遮挡破碎辊的作业范围，破碎作业时齿排可向上收起到安全位置，避免破碎过程中飞溅的物料击打齿面造成磨损；当夹取作业时，破碎辊可停转并锁定在固定位置，作为夹取作业的背部挡料结构，防止小块物料从齿排缝隙漏出。整个属具的外形轮廓做了倒角处理，没有突出的尖锐结构，在狭窄巷道、室内拆除场景作业时，不会剐蹭周边的墙体、管线，作业通过性更好。液压回路中设计有双向过载保护阀，当夹取负载超过设定压力、破碎辊遇到无法破碎的硬质障碍物时，溢流阀会自动开启泄压，避免油缸、液压马达因为过载出现损坏，也能防止主机液压系统因为负载突变出现压力冲击。
