黄色驱动轮动力传输组件结构设计

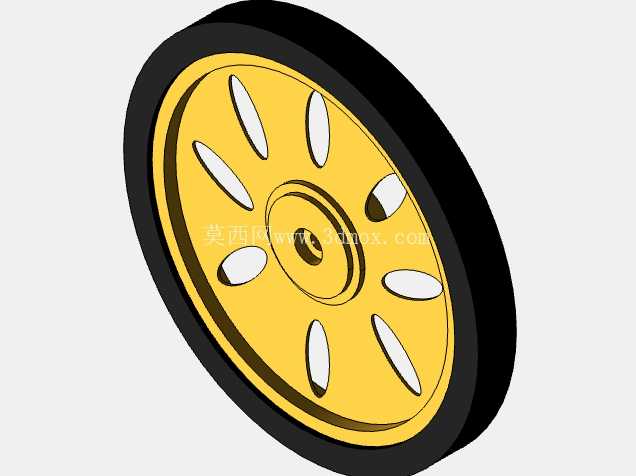

　　在小型移动载具、桌面级传动实验台、简易输送线从动/主动轮组的设计选型环节，这类带集成动力衔接位的黄色轮体是很常见的行走执行部件。日常做结构方案时，很多工程师容易忽略轮体和动力输出端的匹配边界，要么轮辐强度冗余过多增加整机重量，要么安装位同轴度公差留得不合理，导致运转时出现径向跳动，长期运行后轮胎面偏磨。这个轮体的设计思路很贴合轻载动力传输的实际需求，轮毂部分采用亮黄色工程塑料材质，轮辐做了八处水滴状镂空结构，不是单纯为了外观好看，而是在保证轮辐径向支撑强度的前提下，尽可能减少轮体自身的转动惯量，对于小功率驱动单元来说，更低的转动惯量意味着启停响应更快，驱动电机的负载波动更小，不会因为轮体自重过大导致起步电流冲得过高，烧坏驱动板的功率管。

　　轮缘部分采用黑色高摩擦系数材质包覆，和黄色轮毂做了嵌合式结构衔接，不是简单的胶粘固定，装配时可以通过过盈压装完成结合，长期运转不会出现胎面和轮毂滑脱的问题，胎面的弧度做了轻微的中凸设计，和安装面接触时能自动找正，减少侧滑概率，在平整的PVC台面、铝合金导轨面、木质实验平台上都能获得足够的附着摩擦力，不会出现动力输出时空转打滑的情况。从安装边界来看，轮毂中心的动力衔接位做了阶梯式沉孔结构，能适配不同轴径的动力输出轴，孔位内部预留了键槽安装位，也可以根据实际需求改成顶丝固定结构，适配不同的安装场景：如果是做小型AGV的从动轮，可以把中心孔换成轴承安装位，配合光轴实现无动力随动；如果是做教育类机器人的主动驱动轮，直接和直流减速电机的输出轴配合，通过键连接传递扭矩即可，不需要额外加装联轴器，能压缩整个行走机构的轴向安装空间。

　　轮辐的镂空位置做了均匀的圆周分布，每一处镂空的边缘都做了R角过渡，避免应力集中，在承受径向冲击载荷的时候，应力能顺着轮辐均匀分散到整个轮毂结构上，不会在镂空尖角处出现开裂问题，这点对于经常需要过微小障碍物的移动设备来说很重要，很多廉价轮组就是因为镂空处没有做圆角处理，跌落或者过坎时很容易从尖角位置断裂。实际应用场景里，这类轮体除了用在小型移动机器人、教学实验设备上，也可以作为小型输送带的主动辊轮替代件，当输送线负载不大、不需要太大张紧力的时候，直接用这种带高摩擦胎面的轮体做驱动，比定制金属辊轮的成本低很多，安装维护也更方便，磨损后直接拆下更换即可，不需要拆解整个输送线架。

　　设计这类轮体的三维结构时，要特别注意胎面和轮毂的配合公差，过盈量太小容易打滑，过盈量太大压装时会导致轮毂撑裂，一般根据选用的塑料材质特性，过盈量控制在0.1-0.2mm区间比较合适，同时轮辐的厚度要根据额定负载做校核，轻载场景下轮辐厚度2mm即可满足强度要求，如果负载更大，可以适当增加厚度，同时调整镂空的大小，平衡强度和重量的关系。另外中心安装孔的同轴度公差要控制在0.05mm以内，不然轮体转动时的径向跳动量过大，不仅会产生运行噪音，还会导致设备行走时走不直，需要额外加纠偏程序补偿，增加电控部分的调试工作量。胎面的材质选择也很关键，如果是在室内光滑地面使用，选用普通TPR材质就能满足摩擦需求，如果是在有少量油污、粉尘的工业场景使用，可以换成聚氨酯材质，耐磨性能更好，使用寿命更长，同时抗腐蚀能力也更强，不会因为接触少量切削液或者润滑油出现胎面溶胀变形的问题。
