DIY鼠标轨迹球用光学传感模块结构设计

在桌面输入外设的DIY改装与定制化设计领域，光学传感模块是决定鼠标、轨迹球乃至特殊定制键盘光标定位精度的核心部件，本次涉及的PMW3360与PMW3389DM-T3QU同规格传感模块，是目前外设DIY圈认可度较高的高性能光学定位方案，其结构设计完全围绕实际装机的适配需求展开。从实际应用场景来看，这类传感模块不仅可用于常规有线、无线游戏鼠标的原厂替换与改装，也适配桌面轨迹球、嵌入式工业控制光标输入板、带光标控制功能的定制机械键盘等多种输入设备，尤其适合需要自定义PCB布局、调整传感器安装高度的DIY项目，能满足不同玩家对输入手感、定位精度的差异化需求。

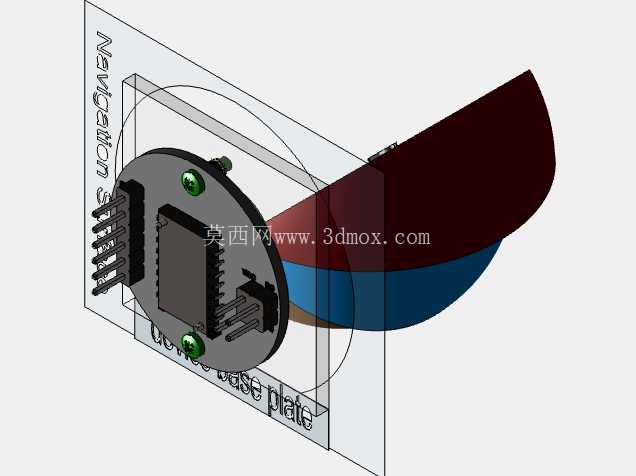

从产品功能特性来看，该光学传感模块采用圆形基板设计，核心传感芯片布置在基板中心位置，基板上预留了标准的公头排针焊盘，可直接对应LM19-LSI规格的32pin公头排针，无需额外转接即可完成与主控PCB的电气连接，降低了DIY焊接的难度。基板上下位置预留了两个绿色状态指示灯的安装位，可直观反馈传感器的供电状态与工作状态，方便装机后的调试排查。基板侧边预留了多组固定孔位，可通过M1.2规格的微型螺丝直接固定在设备底座板上，安装后传感器镜头与接触面的距离严格符合光学成像的焦距要求，不会出现离焦导致的定位漂移、丢帧问题。

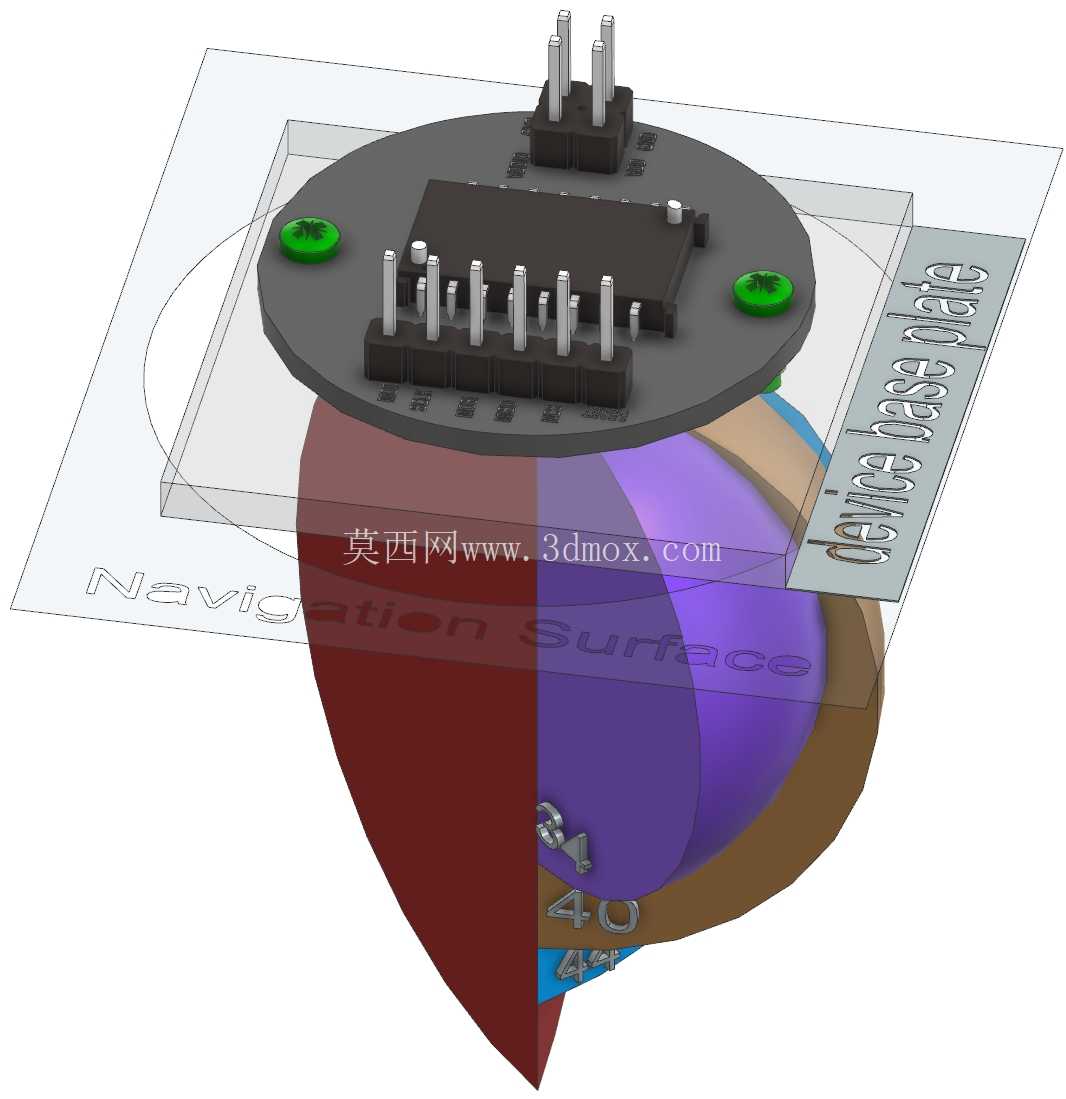

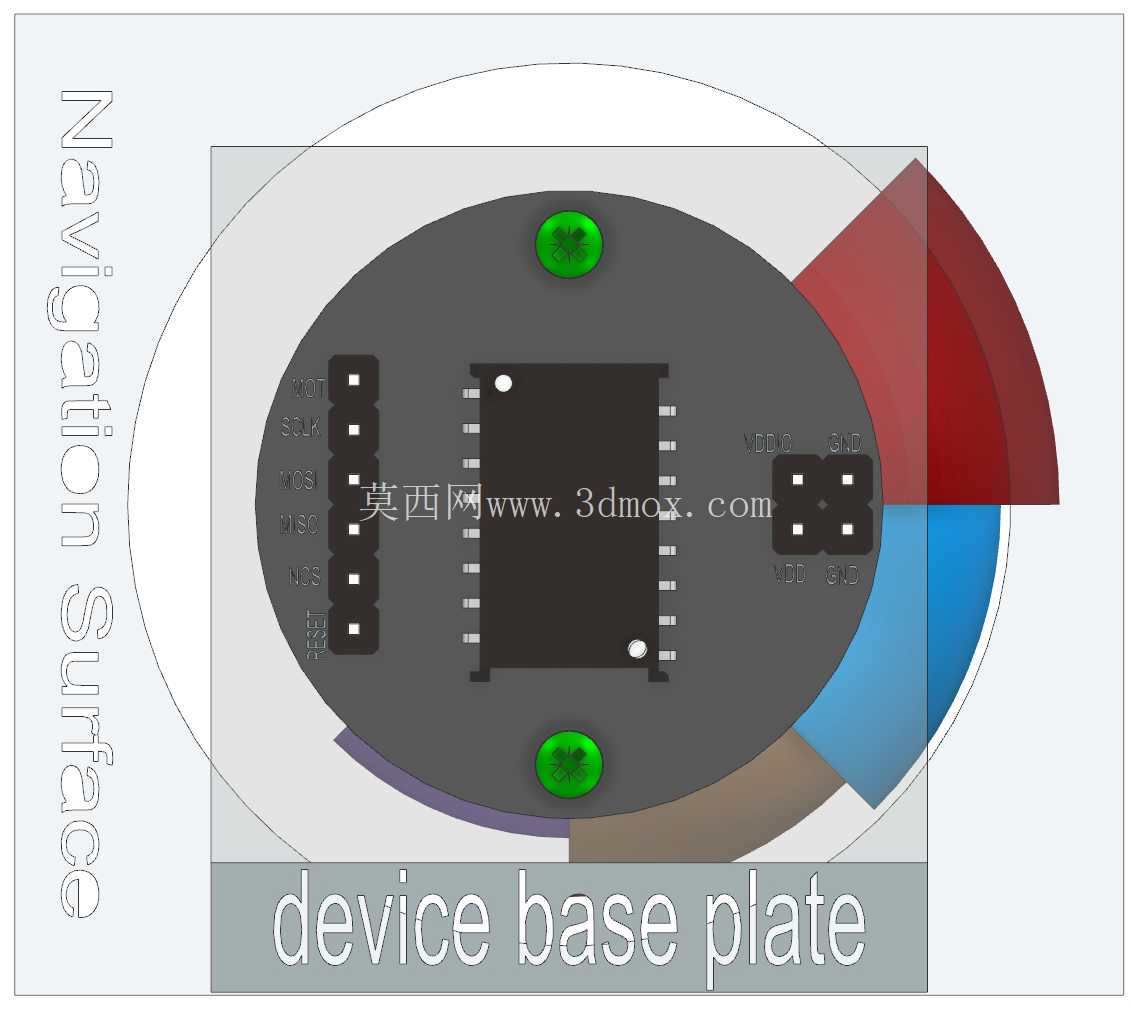

在设计思路上，该模块完全遵循光学传感器的成像原理进行布局，核心传感芯片的中心与基板圆心重合，保证安装时镜头中心能与下方的透镜、导航面精准对齐，避免出现光路偏移。排针接口布置在基板左侧，采用直插式排针设计，既可以直接焊接在主控板上，也可以通过柔性排线进行连接，适配不同的内部走线空间。右侧预留的小型焊盘可用于外接额外的功能按键或者指示灯，拓展模块的使用场景。基板边缘做了圆弧过渡处理，不会在狭小的外设外壳内部刮伤线材或者绝缘层，圆形的外形也能适配多数鼠标底壳、轨迹球底座的圆形安装仓，减少空间浪费。

从外形尺寸与安装边界来看，该圆形基板的直径适配常规游戏鼠标的传感器安装仓尺寸，安装时需要保证基板底部距离导航接触面的高度在2.3mm-2.5mm之间，过高或过低都会导致光学成像模糊，影响定位精度。基板上的元器件最高高度不超过1.8mm，安装后不会与上方的主控板、外壳加强筋产生干涉，预留的固定孔位间距符合通用外设安装孔的标准尺寸，可直接替换同规格的其他光学传感模块，无需重新打孔调整安装位置。模块的供电引脚、信号引脚定义完全遵循行业通用标准，可直接适配多数开源鼠标主控方案，无需重新编写引脚映射程序，降低了DIY项目的开发难度。

在实际装机使用中，该模块的光学成像范围覆盖了导航面的中心区域，配合对应的光学透镜，可实现最高12000DPI的定位精度，高速移动下也不会出现丢帧问题，完全满足游戏操作、工业精准控制的使用需求。基板上的元器件布局经过优化，电源线路与信号线路分开走线，减少了信号干扰，工作时的状态指示灯不会漏光到光学成像区域，避免了杂光对传感器成像的影响。对于结构设计从业者来说，该模块的布局方式也为小型光学传感类产品的结构设计提供了参考，在有限的圆形空间内合理排布核心芯片、接口、指示灯与固定结构，兼顾电气性能与安装便利性，是小型嵌入式传感模块设计的典型方案。
