意法半导体LSM6DSR惯性测量单元建模

在消费电子、工业传感、车载定位类产品的PCB布局阶段，惯性测量单元的三维建模精度直接决定了整板装配的容错率，尤其是采用LGA封装的六轴IMU器件，若封装尺寸、引脚定位、安装基准出现偏差，后续SMT贴片环节极易出现虚焊、器件干涉、定位偏移等批量问题，直接影响产品的良率与传感精度。本次建模的LSM6DSR是意法半导体推出的集成式六轴惯性测量单元，内部整合了三轴加速度计与三轴陀螺仪，在可穿戴设备、无人机飞控、工业机器人姿态感知、车载导航辅助、物联网终端运动检测场景中应用广泛，这类器件的建模不需要还原内部晶圆与电路结构，核心是要精准还原外部封装的所有装配相关特征，为PCB布局、结构件避让、整机装配提供准确的三维参考。

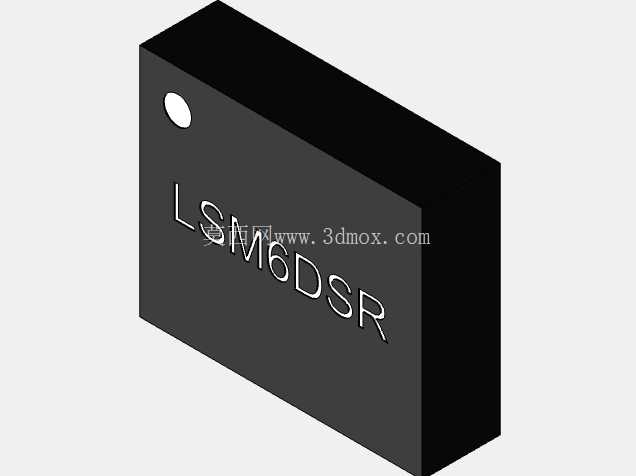

建模过程中首先要锁定器件的安装基准面，这类表贴器件的安装基准为封装底部与PCB贴合的平面，所有尺寸标注都要以该平面为基准展开，避免出现基准偏移导致的装配误差。封装主体为黑色塑封长方体结构，建模时要还原塑封体的边角微小倒角，不能直接做尖锐直角处理——实际量产的塑封器件边角都存在工艺脱模带来的微小圆弧，若建模时做成尖锐直角，在做结构干涉检查时会出现误判，比如相邻器件间距刚好卡在临界值时，尖锐直角模型会提示干涉，但实际器件因为倒角存在并不会出现装配冲突。器件顶面的丝印标识建模时做简化浮雕处理即可，不需要还原丝印的所有字符细节，只要保留标识区域的凸起特征，避免在做整机外壳透光、丝印对位检查时出现基准偏差，顶面的圆形定位标记是封装出厂时的视觉定位点，建模时要精准还原其位置与尺寸，这个标记是SMT贴片时视觉对位的核心参考，位置偏差超过0.1mm就可能导致贴片吸嘴取料偏移。

引脚部分的建模是这类表贴传感器建模的核心，LSM6DSR采用LGA封装，焊盘分布在封装底部四周，建模时要严格按照器件手册的焊盘尺寸、间距、位置公差来制作，不能随意简化焊盘的形状——每个焊盘的边缘与塑封体的相对位置要精准控制，因为PCB设计时的封装焊盘是与器件焊盘一一对应的，若三维模型中焊盘位置偏移，后续导出的STEP模型导入PCB软件时会出现焊盘对位错误，直接导致制版错误。同时要注意塑封体底部的中心凹陷区域，这个区域是塑封工艺的脱模结构，建模时要还原该凹陷的深度与范围，避免模型底部做成完全平面，导致装配干涉检查时误判器件与PCB之间的间隙，实际贴片时焊锡的厚度会填充部分间隙，建模时可以预留0.1mm的等效间隙来匹配实际焊锡厚度，让干涉检查结果更贴近真实装配情况。

从安装边界来看，这类IMU器件在PCB上布局时，周边3mm范围内不能布置高度超过2mm的元器件，一方面是为了给SMT贴片的吸嘴预留取料空间，另一方面是避免周边器件的电磁干扰影响IMU的测量精度，建模时可以在器件周边预留出安装禁布区的参考轮廓，方便结构工程师在做整机布局时快速判断周边结构的避让范围。器件的整体高度要严格控制在手册标注的公差范围内，因为很多可穿戴设备的内部空间非常紧凑，外壳与PCB之间的间隙往往只有0.2-0.3mm，若器件高度建模偏差超过0.05mm，就可能导致外壳顶到器件，或者间隙过大影响整机的防水密封性能。

在实际工程应用中，这类IMU的三维模型除了用于PCB布局，还会用于整机的模态仿真、跌落仿真，所以模型的质量属性设置要贴近真实器件的重量，不能随意赋值——LSM6DSR的实际重量约为几十毫克，建模时赋予塑封材料对应的密度，让模型的质量、质心位置与真实器件一致，这样仿真得到的跌落冲击、振动模态结果才具备参考价值，否则仿真结果与实际测试结果会出现明显偏差，失去仿真的指导意义。另外建模时要注意器件的坐标原点设置，要将原点设置在器件底部中心位置，与PCB封装的原点保持一致，这样在导入PCB软件、结构装配软件时不需要重新调整坐标定位，能大幅提升设计协同的效率，避免不同软件之间导入导出时出现位置偏移。很多工程师在做这类元器件建模时容易忽略原点对齐的问题，导致后续装配时需要反复调整位置，不仅浪费时间，还容易出现定位错误。

对于需要做结构防护的应用场景，比如工业类传感设备，IMU周边往往会点胶固定或者增加防护泡棉，建模时还原器件的准确外形后，就可以快速评估点胶空间、泡棉压缩量是否满足要求，不需要反复打样验证。比如点胶时胶层的厚度一般控制在0.2mm左右，若器件周边与结构件的间隙小于0.3mm，点胶后胶层溢出就可能污染周边器件，通过准确的三维模型可以提前预判这类问题，在设计阶段就调整布局间隙，减少打样迭代次数。另外在做热设计评估时，准确的塑封体外形可以帮助工程师评估器件的散热路径，这类IMU的功耗很低，一般不需要额外散热，但在密闭式的工业终端内部，还是需要确认器件周边的空气流通空间，避免局部温度累积影响测量精度，三维模型的准确外形可以为热仿真提供精准的计算域参考。
