双色拼接长条形便携U盘结构设计

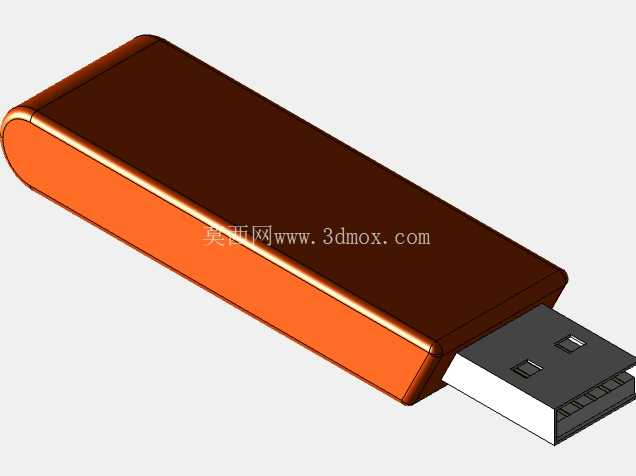

　　日常办公场景中，这类长条形U盘是跨设备数据传输的核心便携载体，不管是车间工位间拷贝加工程序、设计部门流转三维图纸，还是外出对接客户携带演示资料，都能摆脱线材与网络传输的限制，实现即插即用的数据交互。从结构设计逻辑来看，这款U盘采用上下双色壳体拼接方案，上壳为深棕色调面壳，下壳为亮橙色底壳，壳体边缘做了大R角圆弧过渡，既避免了直角棱边在口袋、工具包中勾挂织物，也能在跌落时通过圆弧面分散冲击力，降低壳体开裂、内部PCB板受损的概率。壳体侧边预留的细微拼缝经过公差匹配设计，装配后缝隙控制在0.1mm以内，既保证日常使用中灰尘、泼溅液体不易渗入内部，也不会因为过盈量太大导致装配时壳体出现翘曲、白边问题。

　　接口部分采用标准USB公头结构，金属屏蔽罩与内部胶芯的配合尺寸严格遵循通用串行总线的物理规范，插入电脑、机床USB端口、工控机接口时，插拔力控制在合适区间，既不会因为太松出现接触不良导致数据传输中断，也不会因为插拔阻力过大长期使用磨损端口弹片。金属屏蔽罩尾部做了折弯包边处理，和内部PCB板的接地焊盘可靠连接，能有效屏蔽车间复杂电磁环境下的信号干扰，避免传输大文件时出现数据丢包、损坏的情况。整体外形采用修长扁平方案，厚度控制在8mm左右，宽度18mm，长度在伸出接口后整体不超过70mm，这个尺寸边界刚好适配多数设备相邻USB端口的间距，不会因为U盘本体太宽挡住旁边的端口，导致相邻接口无法使用。

　　内部结构设计上，PCB板通过壳体内部的定位筋做双向限位，前后左右四个方向都有0.05mm的定位间隙，闪存芯片、主控芯片贴装在PCB板中间位置，刚好处于上下壳体围成的空腔中心，即使壳体受到外力挤压，也不会直接压到芯片元件导致焊盘脱落。尾部没有设计额外的挂绳孔结构，保持了整体外观的简洁性，壳体表面采用哑光磨砂质感处理，日常使用中不容易残留指纹和划痕，长期使用也能保持外观整洁。从实际使用场景出发，这种无帽一体式的结构设计，避免了传统盖帽式U盘容易丢失盖帽的问题，接口直接从壳体端部伸出，不需要额外拔插盖帽，在车间戴劳保手套操作时也能快速完成插拔动作，适配工业场景下的操作习惯。

　　壳体材质选用常规的ABS工程塑料，通过压铸模具成型，上下壳采用超声波焊接工艺固定，装配后整体结构强度足够，承受1.2米高度自由跌落至水泥地面时，不会出现壳体开裂、内部元件移位的情况，满足日常办公及工业现场轻度使用的强度要求。在结构建模过程中，需要重点关注USB接口金属屏蔽罩与壳体端部开口的配合公差，开口尺寸要比金属罩外形大0.2mm左右，既保证装配时金属罩能顺利伸出，也不会出现偏心、卡滞的问题；同时壳体内部的定位筋高度要匹配PCB板的厚度，避免PCB板在壳体内出现上下窜动，导致长期使用后USB接口焊盘出现虚焊。另外上下壳的焊接线位置设计在壳体侧面中分位置，焊接后溢料会被隐藏在拼缝处，不会在外观面留下明显的焊接痕迹，保证外观的一致性。
