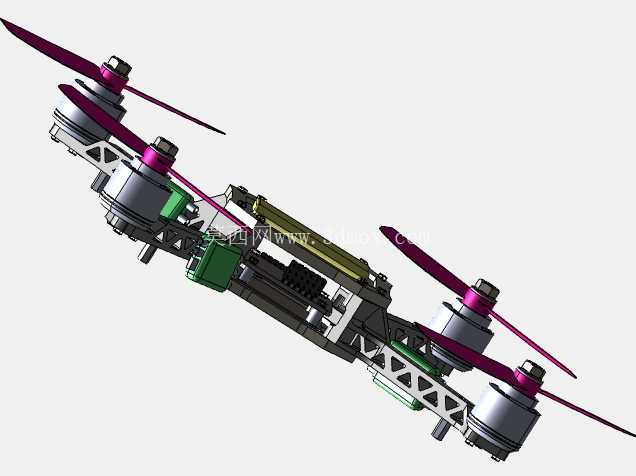

简易组装式四轴飞行器机架结构设计

　　机臂部分采用等距对称布局，四个旋翼安装座的中心连线构成标准正方形，保证旋翼转动时的力矩平衡，每个机臂末端的电机安装座预留了标准微型无刷电机的安装孔位，可直接适配1104、1306等系列微型航模电机，安装座与机臂的连接位置做了局部加厚处理，抵消电机高速转动时产生的振动传导，避免振动传递到中心飞控区域影响飞行姿态传感器的采样精度。机架的桁架镂空结构并非单纯为了减重，每一处镂空的筋条走向都沿着飞行时的受力方向布置，在机臂承受升力拉力、中心区域承受电池载荷的工况下，筋条可将集中应力均匀分散到整个机架主体，避免局部应力集中导致的结构断裂，同时镂空结构可减少飞行时的风阻，也能为电调等发热元件提供自然风冷的气流通道。这款四轴飞行器机架采用轻量化镂空桁架结构设计，核心定位面向入门级航模组装、小型航拍作业、室内外教学实验等场景使用，整体结构围绕动力输出稳定性、组装便捷性、载荷适配性三个核心维度展开设计。机架主体承力结构采用一体化桁架式布局，机臂与中心承载板采用刚性连接设计，中心区域预留了飞控板、电调、电池、信号接收模块的安装位，安装孔位按照主流微型飞控的通用孔距设计，可直接适配市面上多数入门级开源飞控硬件，无需额外打孔修改。

　　从安装边界来看，机架的旋翼旋转平面预留了足够的安全间隙，相邻旋翼的桨尖距离满足常规3寸螺旋桨的安装要求，不会出现桨叶打桨的问题；中心电池安装位可适配2S-3S规格的微型航模锂电池，绑带固定槽的位置经过重心配平设计，电池安装后整机重心恰好落在四个旋翼的几何中心位置，减少飞控的姿态修正负担。机架的组装逻辑采用少螺丝化设计，多数结构件采用卡扣与螺丝结合的固定方式，降低组装时的零件数量，机臂与中心板的连接位置设计了定位卡槽，组装时无需额外测量对齐即可保证四个机臂的角度完全对称，降低新手组装时的调试难度。

　　在实际使用场景中，这款机架既可以作为航模爱好者入门组装的练习载体，也可搭载微型摄像头完成短距离的室内航拍、管线巡查等轻量化作业任务，结构本身的抗摔性能经过针对性优化，机臂末端的电机座位置设计了轻微的溃缩吸能结构，在发生轻度坠机时，可通过机臂末端的微小变形吸收冲击能量，避免中心区域的飞控、电池等核心部件受冲击损坏。机架的所有安装边都做了倒角处理，避免组装时划伤线材，走线槽沿着机臂内侧布置，可将电机线、电调线完全隐藏在结构内部，既减少飞行时的线材风阻，也避免线材被螺旋桨打到的风险。

　　从结构设计的角度来看，这款机架没有采用复杂的折叠结构，优先保证结构刚性与连接可靠性，减少活动连接点带来的虚位问题，对于入门级飞行场景来说，固定机臂的结构在飞行时的姿态稳定性更优，维护成本也更低，不需要定期检查折叠机构的锁紧状态。整个机架的重量控制在轻量化区间，搭配对应动力套装后可获得充足的推重比，满足基础的特技飞行、悬停作业等需求，结构上预留了扩展安装孔位，用户可根据需求加装LED夜航灯、微型空投装置等扩展配件，不需要对原有结构进行破坏性修改。
