银石SFX规格PC电脑电源三维结构模型

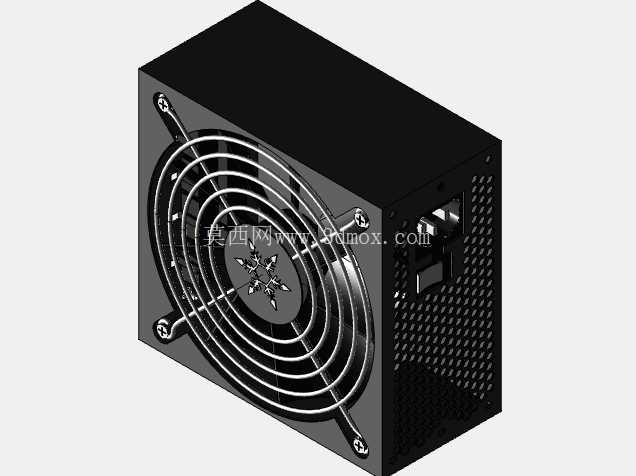

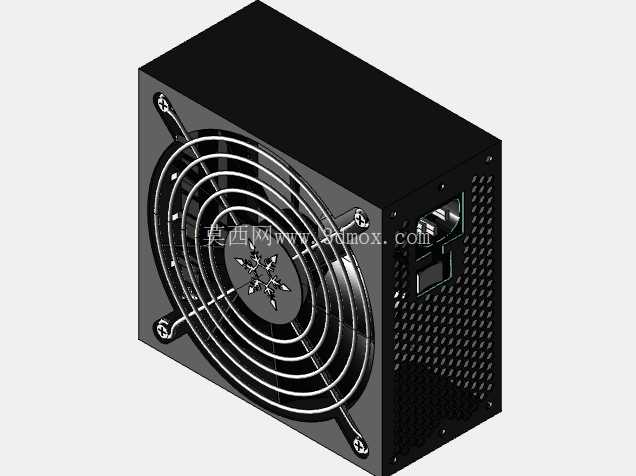

做小型ITX机箱结构适配的时候，最先要卡边界的部件就是SFX规格电源，这类小尺寸供电单元和常规ATX电源的安装逻辑完全不同，很多刚接触紧凑型机箱设计的工程师容易忽略接口突出量、风道预留、走线空间这些细节，最后做出来的样机要么装不上模组线，要么散热风道被挡死，要么和显卡、冷排的安装位产生硬干涉。这个模型还原的是银石LPX系列SFX电源的完整结构，从外到内的安装边界都做了精准还原，首先是外壳部分，采用标准SFX的125mm见方主体尺寸，深度方向控制在100mm区间，刚好适配ITX机箱预留的小电源仓位，外壳的散热开孔区域做了完全写实的网格还原，侧面的AC输入接口、电源开关位置都和实物一致，不会出现建模时接口位置偏移导致的机箱开孔错位问题。

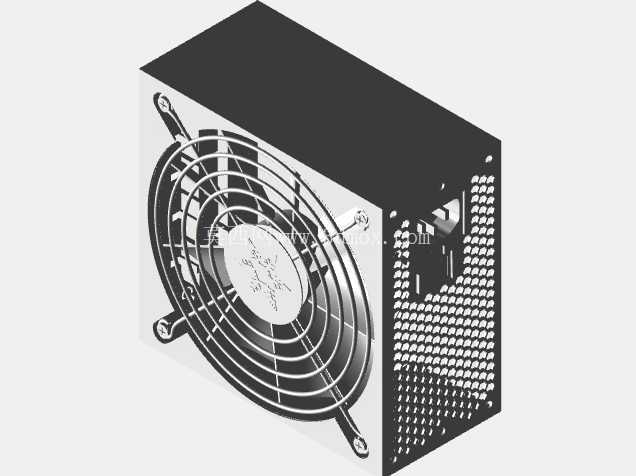

从功能特性来看，这类SFX电源主要面向紧凑型桌面主机、ITX小钢炮机型、便携式移动工作站这类对内部空间有极致要求的应用场景，相比常规ATX电源，它的体积缩减了近40%，但供电输出能力并没有打折扣，能够覆盖中高端独立显卡、多存储设备的供电需求。模型里的散热风扇部分做了完整的防护网结构还原，风扇的安装固定位、防护网的冲压凸起细节都有体现，做结构干涉检查的时候，可以直接模拟风扇转动时的空间余量，避免机箱内部走线或者其他部件贴到风扇防护网产生共振噪音。

设计思路上，这类小尺寸电源的结构排布非常紧凑，内部的PCB板、变压器、电容元件的排布都经过了空间优化，模型虽然是外观结构件，但所有外部的安装固定点位都做了精准还原：电源四个角的固定螺丝孔位完全符合SFX电源的通用安装标准，孔距、沉头深度都和实物一致，导入机箱装配体的时候可以直接配合约束，不需要二次调整孔位位置。电源出风面的蜂窝开孔角度、开孔率也和实物一致，做热仿真分析的时候，可以直接提取开孔面的参数设置通风率，不用重新绘制通风网格。

很多工程师在做紧凑型机箱设计的时候，容易忽略电源模组线的出线空间，这个模型把电源出线端的接口位置、接口突出外壳的尺寸都做了还原，在做机箱内部走线槽设计的时候，可以提前预留好模组插头的安装空间，避免出现电源装上去之后模组线插头顶到机箱侧板、或者和显卡支架产生干涉的问题。另外电源侧面的品牌标识区域、外壳的拼接缝位置也都做了写实处理，做产品渲染展示的时候不需要额外补做外观细节。

从安装边界来看，除了主体的125*100*63.5mm标准SFX尺寸之外，模型还还原了电源安装时的螺丝柱突出量、AC接口突出外壳的尺寸、开关拨杆的活动行程范围，这些细节在做整机装配的时候非常关键——比如很多小机箱的电源仓位靠近机箱尾部IO区域，如果AC接口的突出量算少了，就会导致机箱尾部的AC电源线插不到位，或者开关拨杆被机箱挡板挡住无法拨动。还有风扇面的防护网凸起高度，模型里也做了准确还原，做机箱内部风道设计的时候，可以准确计算风扇到机箱进风孔的距离，预留出足够的进风空间，避免因为进风间隙不足导致电源散热效率下降，触发高温保护。

另外这个模型的外壳圆角、边角冲压细节也都和实物一致，在做机箱电源仓位的限位结构设计时，可以直接用模型做碰撞检查，避免因为边角圆角尺寸不对，导致电源卡不进仓位，或者装入之后晃动量过大。对于做PC硬件适配、机箱结构设计的工程师来说，这类精准的外观结构模型可以大幅减少前期测绘的工作量，直接导入装配体就能做干涉检查、安装模拟、风道仿真，不需要自己花时间拆解实物测绘每个尺寸，能有效缩短产品开发的前期验证周期。
