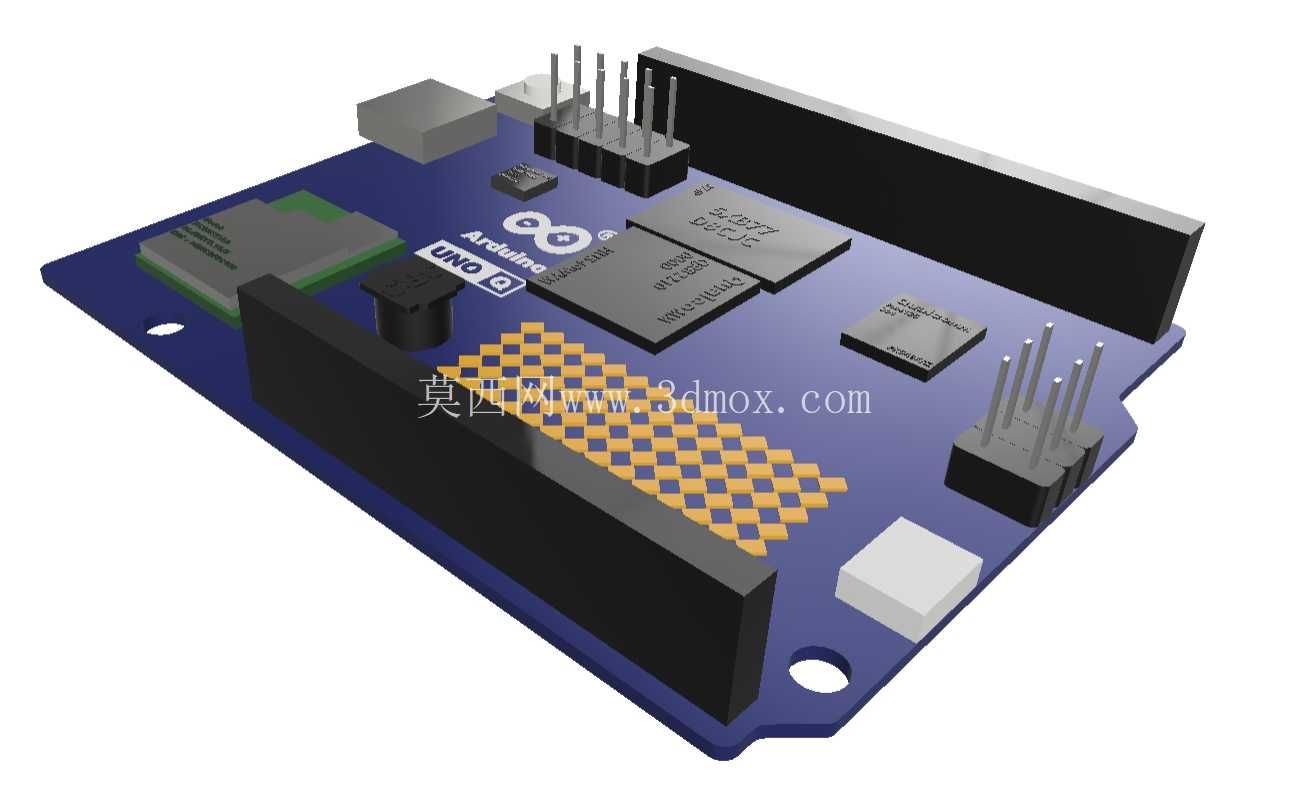

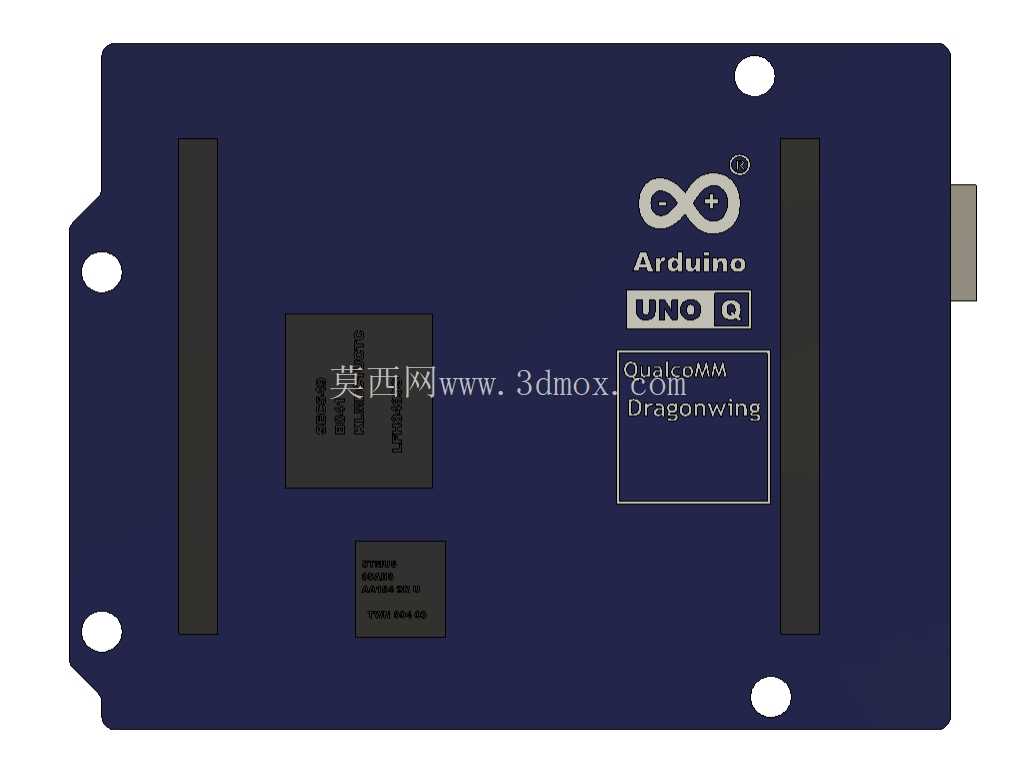

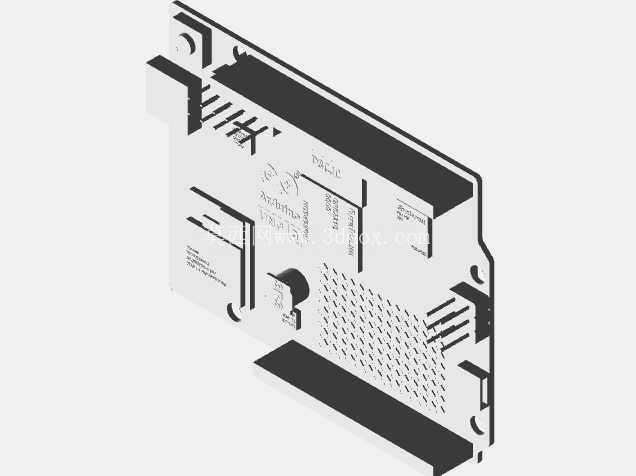

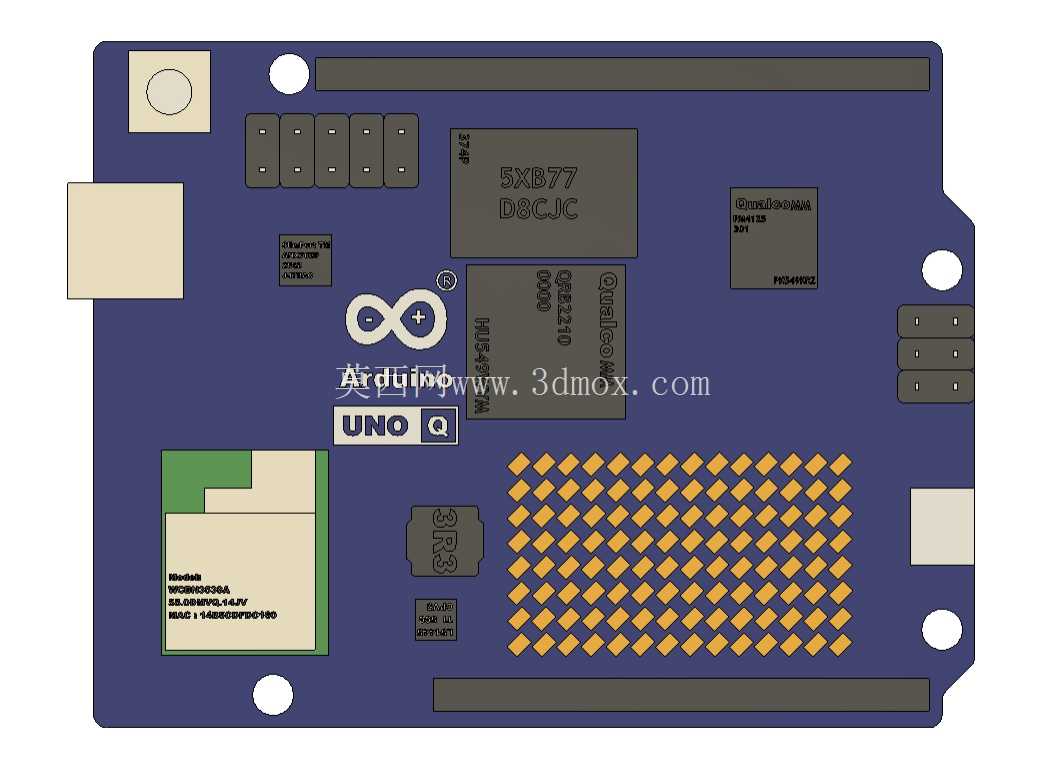

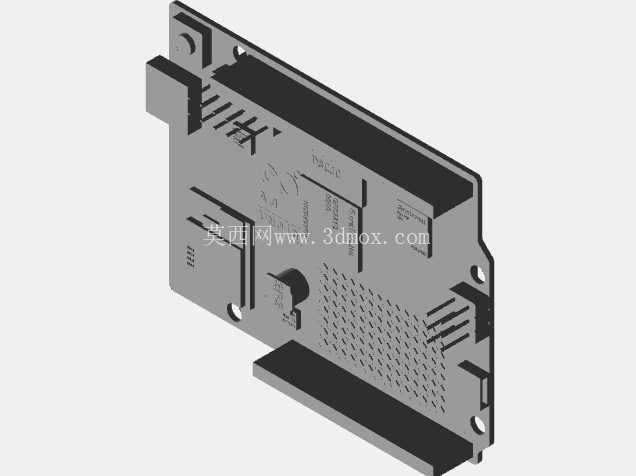

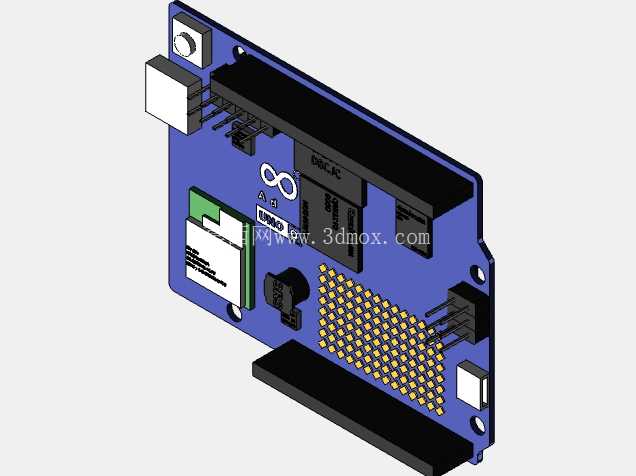

Arduino UNO Q开发板高精度三维结构模型

　　在嵌入式开发、机器人原型搭建、教学实训以及小型智能设备的外壳集成设计工作中，开发板的三维结构数据是结构工程师开展外壳设计、安装布局、干涉校验的核心参考依据，这款Arduino UNO Q的三维模型完全围绕实际工程设计需求搭建，还原了开发板从基板到各类接插件、电子元件的全部结构细节。从实际应用场景来看，不管是做桌面级小型移动机器人的主控集成，还是定制嵌入式控制终端的专属外壳，或是开展教学类的结构装配演示，该模型都能提供足够精准的结构参考，避免设计阶段因为尺寸偏差导致的安装错位、接插件干涉等常见问题。

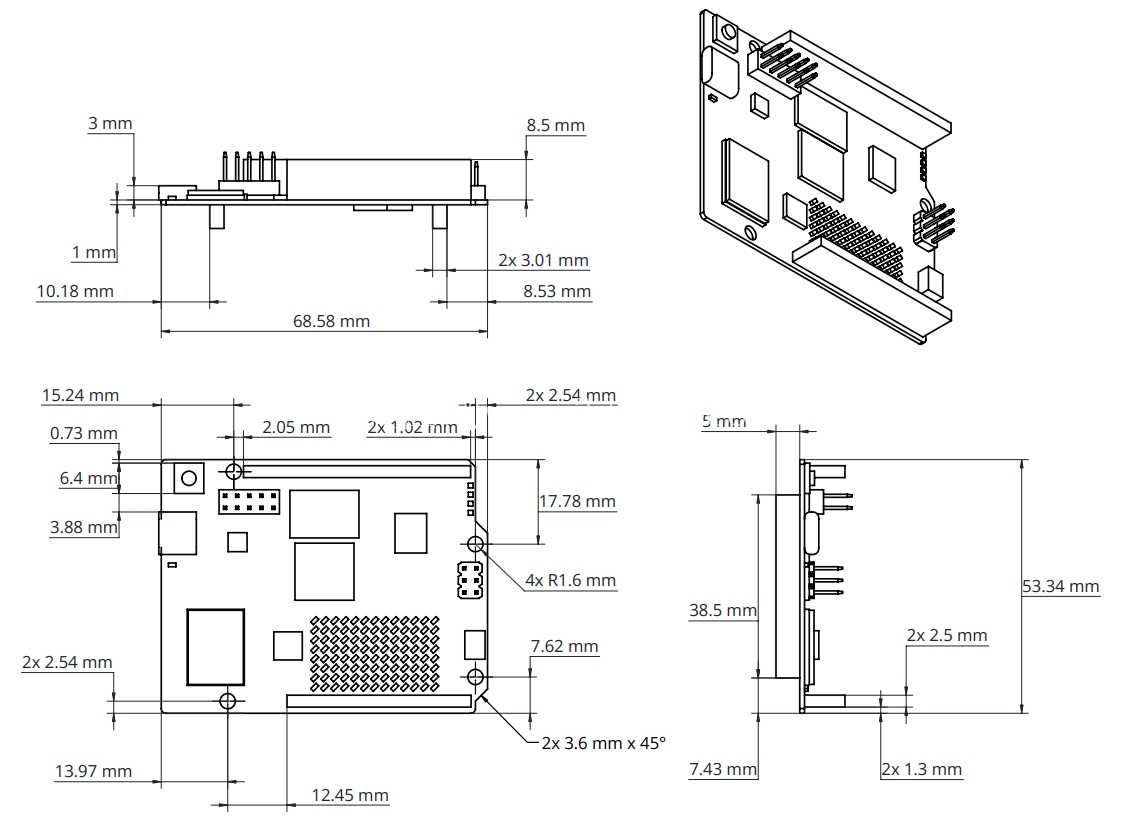

　　模型在搭建过程中严格遵循官方硬件的实际尺寸边界，基板的长宽尺寸、安装孔的孔径与孔位间距、板边到各元件的安全距离都完全匹配实物参数，结构工程师在做外壳设计时，可以直接调用模型进行卡扣位置、支撑柱高度、接口开孔的对位设计，不需要反复测量实物调整参数，能大幅缩短前期结构设计的验证周期。从功能特性的还原度来看，模型完整复现了板载的所有核心结构要素：USB Type-C接口的凸台高度与接口内凹尺寸、排针的引脚间距与突出板面高度、板载核心芯片与周边阻容元件的高度差、QWIIC与JSPI连接器的安装位置与外形轮廓、无线模块区域的元件布局，甚至Arduino屏蔽兼容接头的卡位结构都做了精准还原，在做上层扩展板堆叠设计时，可以直接通过模型校验堆叠后的整体高度、元件之间的避让距离，避免出现扩展板安装后与板载元件磕碰、接口被遮挡的问题。

　　设计思路上，这款模型没有过度追求PCB内部线路的还原，而是把建模重心放在了机械集成相关的结构要素上，所有元件的外形轮廓、安装位置、高度尺寸都以满足机械设计需求为核心，既保证了结构参考的准确性，也控制了模型的整体数据量，在常规的三维设计软件中调用、装配都不会出现卡顿问题。对于做机器人集成的工程师来说，该模型可以直接导入到整机装配文件中，配合机械臂、移动底盘、传感器支架等组件做整体布局，提前规划主控板的安装位置、走线空间，避免后期装配时出现走线挤压、接口朝向不合理导致的接线困难问题；对于做产品外壳定制的设计师来说，模型上所有外接接口的位置、尺寸都可以直接作为外壳开孔的定位依据，排针区域的预留高度、复位按键的按压行程空间也都可以通过模型直接校验，不需要反复打样调整开孔位置与按键凸台高度。

　　需要注意的是，该模型的定位是服务于机械结构设计与集成，并未还原PCB内部的电气线路与层叠结构，不适用于PCB制版、电气线路设计类的工作场景，但对于所有涉及到该款开发板机械集成、外壳设计、装配验证的工作环节，模型的精度完全可以满足工业级的设计需求，不管是做快速原型的结构验证，还是正式产品的安装布局设计，都能提供可靠的结构参考，减少实物测量带来的误差，提升结构设计的一次成功率。在开展教育类项目的结构演示时，该模型也可以用来讲解开发板的元件布局、接口位置、安装方式，帮助学习者快速建立对硬件结构的直观认知，配合装配流程的演示，能让实训内容更贴近实际工程设计场景。
