杜邦2Pin间距12mm连接器外壳结构

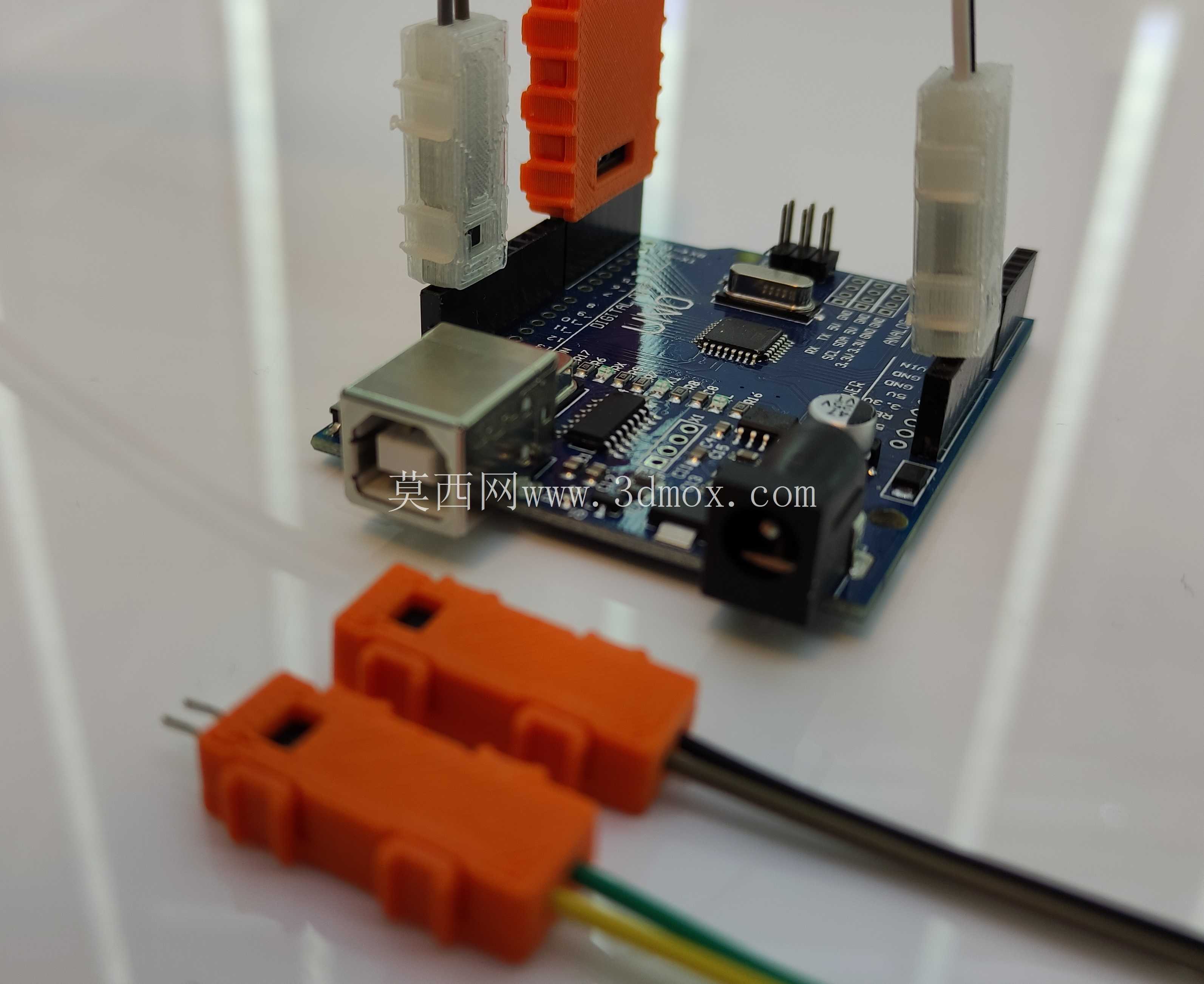

日常做嵌入式开发板调试、小型电控柜内部布线时，杜邦线的接插端因为频繁插拔、拉扯，很容易出现塑壳碎裂、插针偏移、线芯松脱的问题，尤其是在需要反复拆装测试线的实验场景，普通市售杜邦塑壳的卡扣强度不足，多次插拔后就会失去对插针的固定能力，轻则接触不良导致信号传输中断，重则相邻插针短路烧坏板载元件。这款12mm间距的2Pin杜邦连接器外壳，就是针对这类布线痛点做的结构优化，适配常规2.54mm间距杜邦插针的线端组装需求，整体外形做了防滑的凸棱结构，插拔时手指能获得足够的摩擦力，不需要借助镊子等工具就能顺利完成接插动作，哪怕是戴薄劳保手套操作也不会打滑。

从结构设计逻辑来看，这款外壳没有沿用传统杜邦塑壳的薄壁卡扣设计，而是在插针容纳腔的两侧做了加厚的限位筋，插针装入后，两侧的筋位会卡住插针尾部的倒刺结构，哪怕线束受到垂直于接插方向的侧向拉力，插针也不会从塑壳内脱出；外壳尾部做了渐变的收腰结构，线芯插入焊接或者压接后，收腰位置可以配合热缩管做二次固定，避免线芯和插针的连接位置因为反复弯折出现断裂。外壳的整体宽度控制在8mm，长度12mm，安装后突出PCB板面的高度为6mm，在排布密集的排针区域使用时，不会和相邻的接插件、板载元件产生干涉，哪怕是两个2Pin外壳并排安装，中间也能留出0.5mm的安全间隙，不会因为外壳公差导致装不上的问题。

实际应用场景里，这类外壳不仅可以用在开发板的调试线束上，也能适配小型3D打印机的限位开关接线、智能家居控制板的传感器接线、学生电子竞赛作品的内部布线场景，相比传统的杜邦塑壳，它的壁厚增加了0.3mm，抗挤压能力更强，哪怕线束被压在设备外壳内部，也不会出现塑壳破裂导致插针外露的情况。设计时还特意考虑了3D打印的成型工艺，所有转角都做了R0.5的圆角处理，没有小于0.4mm的薄壁结构，打印时不需要额外添加支撑，顺着接插方向摆放就能一次打印成型，成型后的外壳内壁粗糙度足够，插针装入后不会出现松旷的问题，不需要额外做打磨处理。

在安装边界上，这款外壳适配的是标准2Pin杜邦公针/母针，压接或者焊接好线芯后，从外壳尾部将插针推入容纳腔，直到插针的倒刺卡在腔体内的限位台阶上即可，不需要额外的卡扣固定，拆卸时只需要用细顶针从外壳前端的小孔插入，压下插针的倒刺就能把插针从尾部退出，方便重复利用。外壳的接插端做了1mm的导向倒角，和板载排针对接时，哪怕有0.2mm的位置偏差，也能顺着倒角顺利滑入排针，不会出现插针顶弯的问题，对于手工焊接的排针，哪怕排针存在轻微的歪斜，也能顺利完成接插。另外外壳表面的凸棱除了防滑作用，还能作为标识位，用户可以用马克笔在凸棱之间的平面上标记线序，避免多组线束接插时出现线序接反的问题，相比光滑表面的传统塑壳，标记的笔迹不容易因为摩擦脱落，长时间使用也能清晰识别线序。
