手持真空设备配套安装固定支架结构

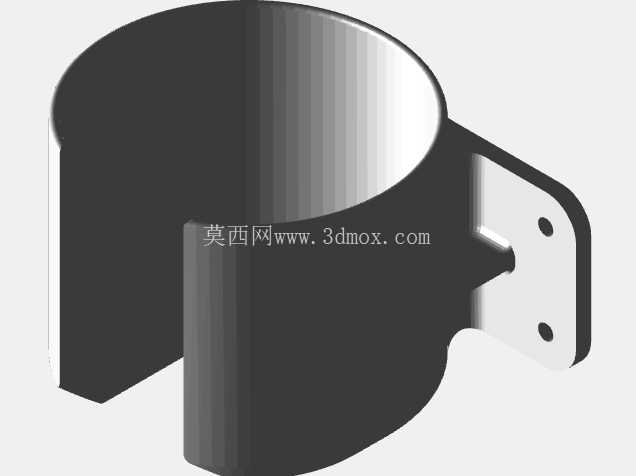

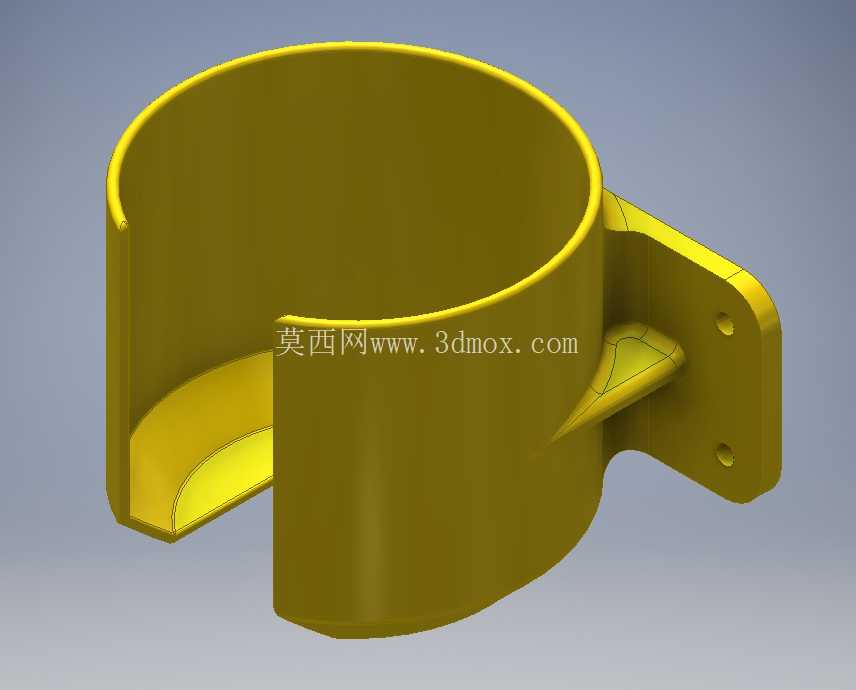

　　这款支架主要适配小型手持真空作业设备的配套安装需求，常见于小型真空吸附取料、便携真空检测类手持终端的机身固定场景，在电子元器件人工分拣、小型工件表面真空吸附搬运、实验室便携真空采样作业等工况中，承担设备机身与手持握持部位的连接承载作用，替代传统的绑带、卡扣式固定结构，提升手持作业时的设备稳定性，减少长时间操作的握持疲劳。从结构设计来看，主体采用半开口抱箍式结构，抱箍内径匹配对应手持真空设备的圆柱形机身外径，开口侧预留的弹性变形间隙可以在安装时产生适度张紧力，无需额外紧固件即可实现与设备机身的初步卡合，抱箍内壁做了顺滑圆角处理，避免安装时刮伤设备外壳表面，同时抱箍的轴向宽度经过适配，保证与设备机身的接触面积足够，在手持作业产生晃动、扭转受力时不会出现相对滑移。

　　侧面延伸出的安装耳板采用带加强筋的悬臂结构，加强筋从抱箍外壁平滑过渡到耳板板面，在不增加整体壁厚的前提下提升耳板的抗弯折能力，耳板上预留的两个安装孔位为沉孔设计，可用于安装手持握把、辅助绑带固定座或者外接拓展挂件，孔位的中心距、沉孔深度都匹配常用的手持辅助配件安装尺寸，安装后连接件头部不会突出耳板表面，避免操作时剐蹭操作人员手部。整个构件采用压铸工艺成型，壁厚保持均匀过渡，抱箍主体壁厚与耳板、加强筋的壁厚差控制在压铸工艺允许的范围内，避免成型时出现缩孔、冷隔等缺陷，所有棱边都做了倒钝处理，没有尖锐边角，符合手持操作类配件的安全设计要求。

　　从安装边界来看，抱箍的开口宽度、整体外径尺寸适配常见的直径范围在60-70mm的圆柱形手持真空设备，耳板向外延伸的长度控制在握持时不会硌手的范围内，整体重量控制在轻量化区间，不会给手持作业增加过多额外负载。在实际使用中，该支架既可以作为设备出厂时的原配固定结构，也可以作为老旧手持真空设备的替换配件，安装时只需将抱箍对准设备机身的对应安装位置，借助开口的弹性变形卡入到位即可，若需要更高的固定强度，还可以在抱箍开口处预留的小缺口位置加装紧固扎带，进一步提升连接可靠性。

　　设计过程中重点考量了手持作业的受力特点，当操作人员握持设备进行吸附、移动、释放工件的动作时，支架需要承受设备自身重量、吸附工件带来的拉拽力以及操作时的扭转力矩，因此抱箍与耳板的连接位置做了圆弧过渡加强，避免应力集中导致的结构断裂，耳板的安装孔位位置经过反复调整，保证安装握把后设备的重心与握持位置重合，减少操作时的手腕受力。此外，抱箍的半开口设计也兼顾了设备机身的散热需求，不会完全包裹设备外壳，预留的空隙可以让设备工作时产生的热量自然散出，避免长时间连续作业时设备积热。整个结构没有多余的复杂造型，所有曲面、平面的设计都服务于功能需求，压铸成型后只需去除飞边、简单打磨即可投入使用，适合批量生产，能够满足小型手持真空设备配套配件的成本控制要求，在实际工况中可以适配多种同直径规格的手持真空类设备，具备一定的通用适配能力。
