八针杜邦跳线连接器外壳结构设计

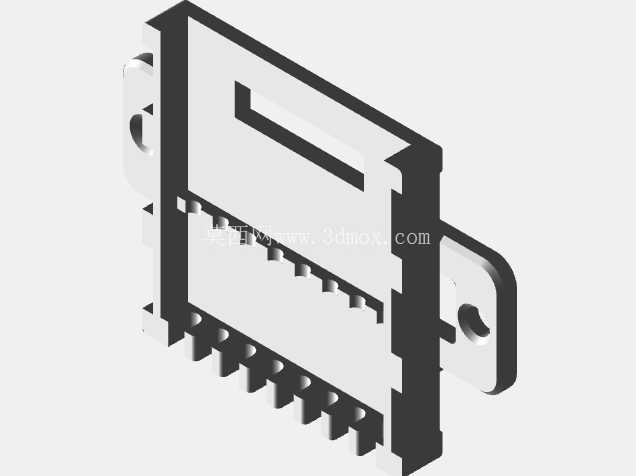

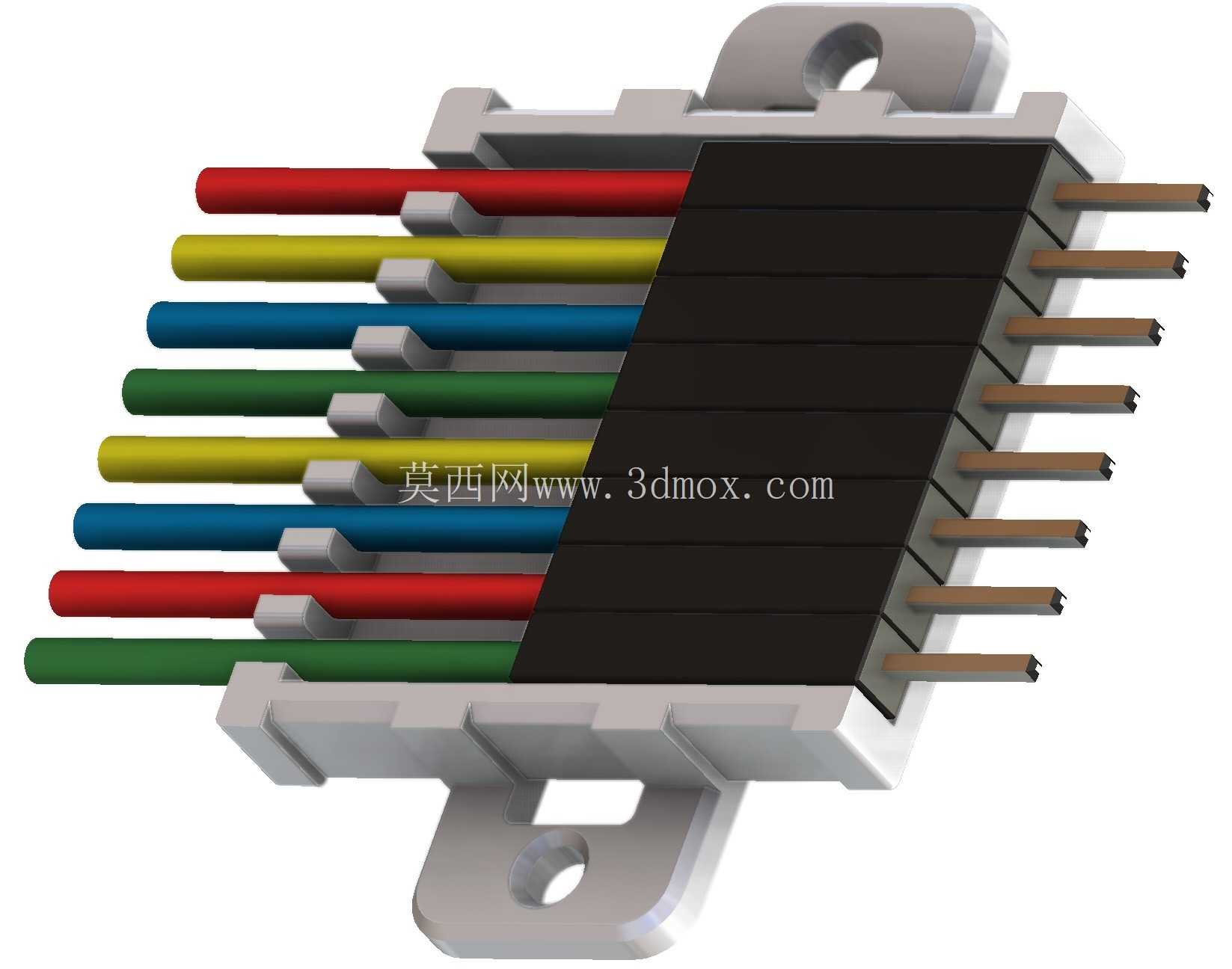

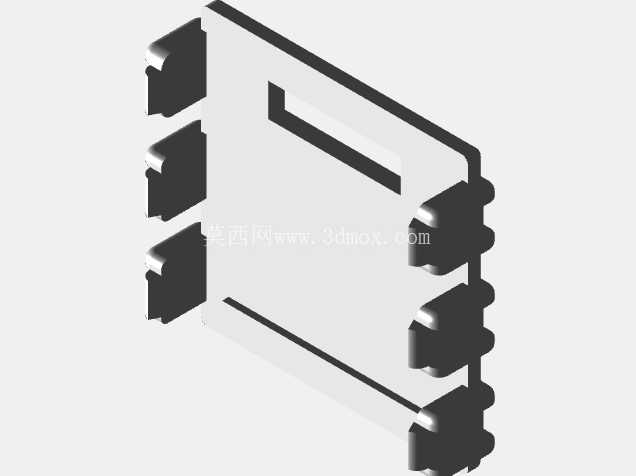

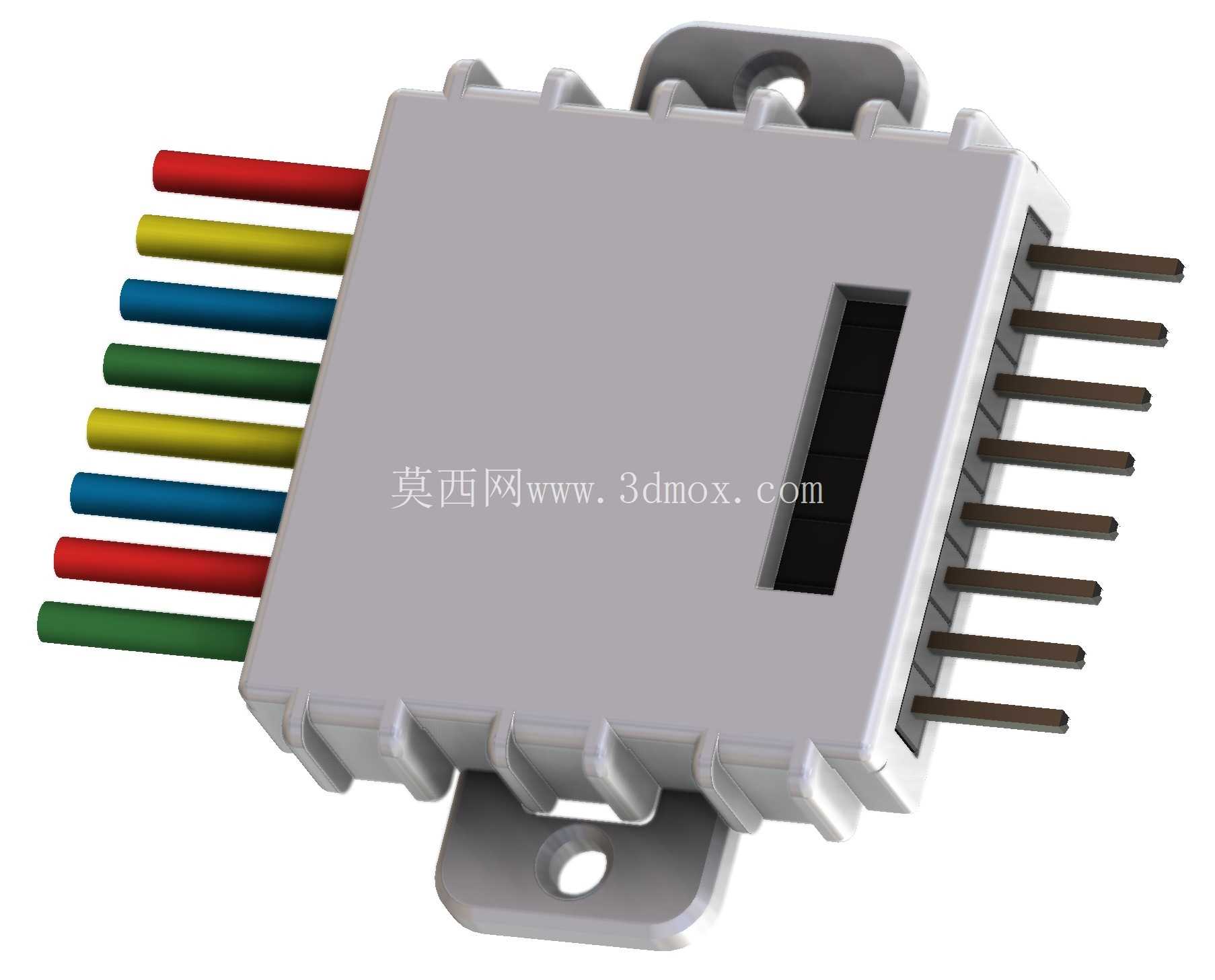

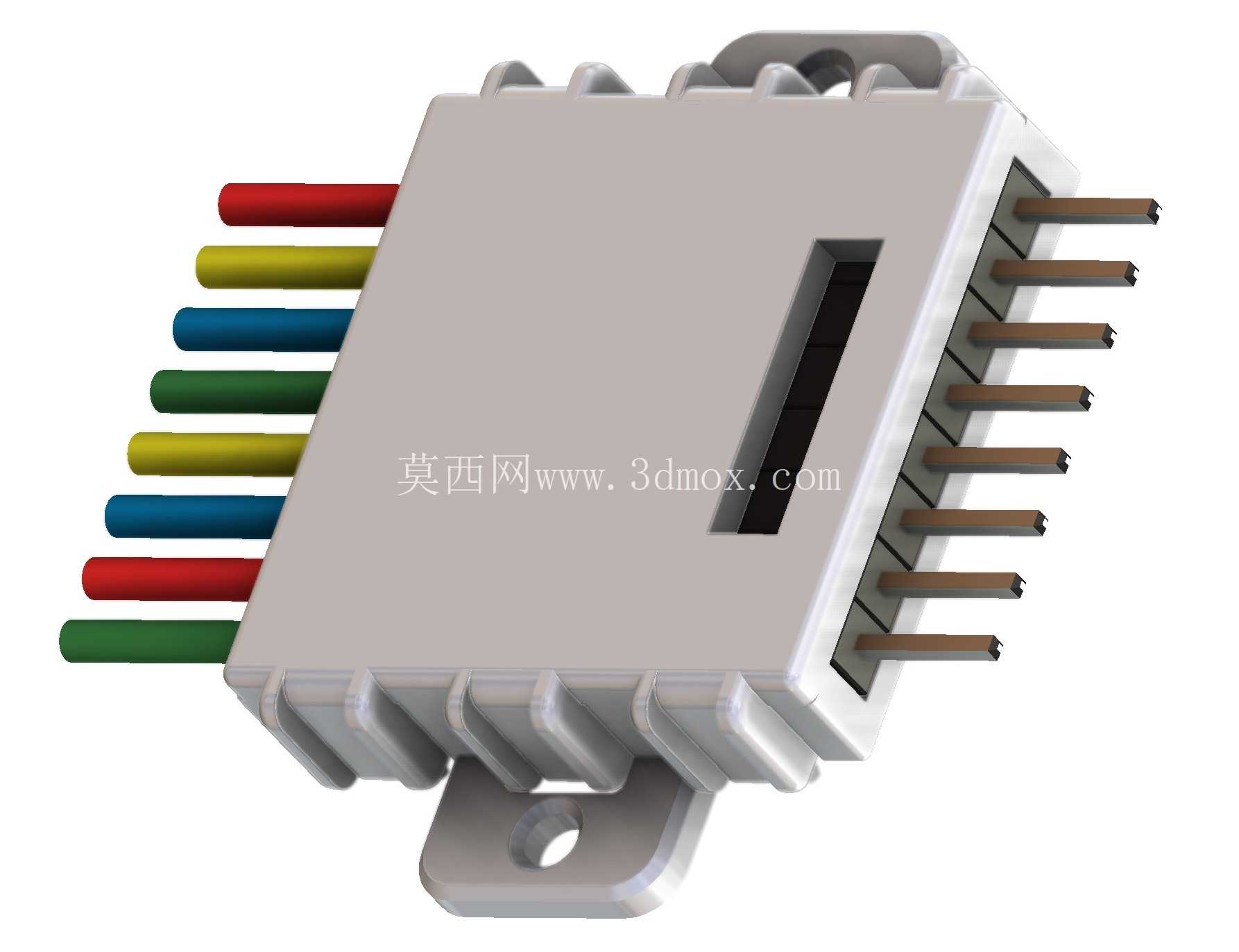

　　在电子线束装配、实验电路搭建、小型工控设备内部布线场景中，杜邦类跳线连接器是使用频率极高的互联部件，这款八针规格的连接器外壳，正是针对跳线类连接场景的结构适配需求完成的设计。日常使用中，常规杜邦连接器外壳常出现插针对位偏移、插拔受力不均导致壳体开裂、多线并排插接时相邻线序错位的问题，这款外壳在结构上做了针对性的优化。壳体主体采用规整的长方体基座结构，上下两端延伸出带安装孔的固定耳，安装孔的孔径适配常规M2规格的固定螺丝，两个固定耳的中心距经过精准核算，既可以直接卡入标准间距的PCB板预留安装位，也能通过螺丝固定在设备内部的走线槽旁，避免线束拉扯时连接器松脱。

　　内部的针脚容纳槽采用等间距排布，槽位间距严格匹配标准2.54mm杜邦插针的中心距，每个槽位两侧都设计了微小的导向凸棱，插针插入时可以顺着凸棱滑入到位，不会出现插针偏斜导致的相邻针脚短路问题。外壳的进线端设计了分层的线卡结构，八根不同颜色的跳线从进线端插入后，每根线对应独立的卡位，不会因为外部拉扯导致线芯与插针的压接部位松脱，同时分层结构可以让不同线序的线材保持清晰的排布，排查线路时可以直接通过线色对应针脚位置，无需反复核对线序。

　　外壳的插拔接触面做了微倒角处理，对接公头母座时，倒角可以引导壳体顺利滑入对接位，不会出现硬顶导致的壳体边缘崩缺，日常反复插拔的工况下，壳体的受力集中在两侧的导向筋位置，不会把应力传递到内部的插针与线芯连接部位。从安装边界来看，壳体整体宽度适配八针并排的宽度需求，厚度控制在常规杜邦连接器的通用尺寸范围内，不会因为壳体过厚导致相邻安装的连接器出现干涉，两端固定耳突出主体的长度经过测算，既保证了固定时的受力强度，也不会额外占用过多的安装空间，在密集布线的工控板卡、实验面包板周边使用时，不会和周边的电容、接线端子等部件产生位置冲突。

　　设计过程中针对压铸成型的工艺特性做了适配，壳体的壁厚保持均匀，没有出现壁厚突变的部位，避免压铸成型时出现缩孔、翘曲的问题，所有的棱角位置都做了微小的圆角过渡，既可以减少成型时的应力集中，也能避免装配时锋利的边角划伤线材绝缘层。实际使用场景中，这类连接器外壳不仅适用于常规的电子实验跳线，也可以用在小型传感器的线束连接、3D打印机内部的线束转接、小型智能家居设备的内部布线场景，固定耳的设计让它比常规无固定的杜邦连接器更适合有震动的使用环境，比如小型自动化设备的运动部件旁的线束连接，不会因为设备运行的震动导致连接器松脱掉线。壳体内部的卡位结构还做了防呆设计，其中一个槽位的宽度做了微小的差异化处理，对应的公头插针只有在正确方向时才能插入，避免插反导致的线序接反问题，减少装配时的出错概率。进线端的每个卡位都设计了微小的倒刺结构，线材插入后倒刺会轻轻卡住线材的绝缘层，承受一定的轴向拉力，即使线束被意外拉扯，受力也会先作用在外壳的倒刺结构上，不会直接拉扯到线芯与插针的压接点，大幅提升连接的可靠性。
