旧打印机步进电机支撑固定底座结构

在桌面级打印设备的改装与老旧机型修复场景中，步进电机的安装定位精度直接决定了传动系统的运行平稳性，这款支撑底座正是针对老旧tec系列打印机的步进电机安装需求设计的专用承载结构。从实际装机的适配逻辑来看，该底座需要同时承担三个核心功能：一是为步进电机提供刚性安装基准，抵消电机运行时产生的径向振动与轴向窜动，避免电机轴与传动轮的同轴度偏差引发的丢步、异响问题；二是作为机身框架与电机之间的转接载体，匹配老旧机型原有框架的安装孔位，无需对机身主体进行二次打孔或焊接改造，降低改装与维修的加工门槛；三是预留传动部件的避让空间，保证同步带或齿轮传动副在运行过程中不会与底座结构发生运动干涉。

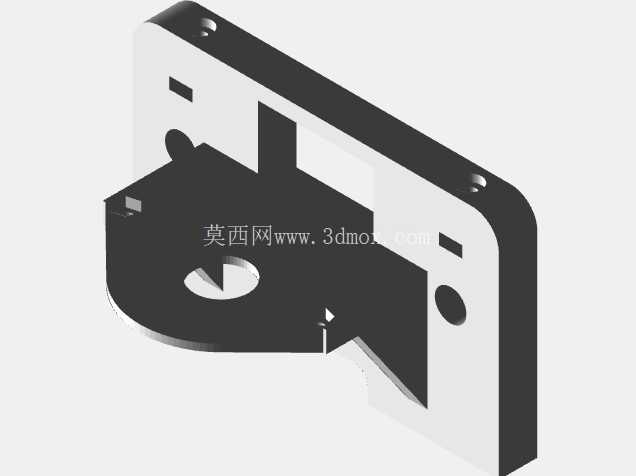

从结构设计的细节来看，底座主体采用弯折成型的钣金结构思路，整体分为两个相互垂直的安装基面：竖直基面用于贴合打印机机身的竖梁安装面，其上分布的多个沉头孔位对应机身原有安装点位，孔位的位置度公差控制在0.1mm以内，保证安装后电机的输出轴与传动导轨的平行度符合传动要求；水平基面用于承载步进电机本体，中心位置开设的半圆避让孔对应电机轴的伸出位置，孔边预留的定位缺口用于匹配电机端盖的止口结构，安装时可直接将电机止口卡入缺口完成预定位，无需反复调整电机位置即可保证轴系的对中精度。底座边缘的弯折翻边结构并非单纯的加强筋设计，翻边高度经过精确计算，刚好可以贴合电机侧面的安装凸台，在电机运行时提供侧向支撑力，减少电机高速启停时的横向摆动。

在安装边界的尺寸控制上，该底座的整体外轮廓完全适配老旧tec打印机的机身内部安装空间，竖直基面的高度与机身竖梁的安装面宽度完全匹配，不会突出到机身外部影响设备的外观与其他部件的安装；水平基面的伸出长度经过反复校核，保证电机安装后，电机轴上安装的同步轮与机身另一侧的从动轮处于同一平面，同步带的张紧行程刚好落在张紧机构的调节范围内，不会出现张紧行程不足或过度张紧的问题。底座上的所有安装孔均采用沉头设计，安装后螺丝头部完全沉入孔内，不会突出基面影响电机或机身的贴合度，避免因螺丝突出导致的安装面贴合不实、定位偏差问题。

从实际应用的场景延伸来看，这款底座不仅可用于老旧打印机的原装部件替换，也可用于同类结构的数控绘图仪、小型笔式雕刻设备的步进电机安装改造，其孔位布局与承载能力完全可以满足42系列步进电机的安装需求，在小型自动化设备的传动单元搭建中也可作为通用的电机转接支撑件使用。设计过程中充分考虑了老旧设备维修时的加工便利性，整体结构无复杂曲面，采用常规钣金下料、弯折、冲孔工艺即可加工完成，无需开模或使用五轴加工设备，维修人员可根据实际安装需求对底座的局部尺寸进行微调，适配不同批次略有差异的老旧机型机身公差。底座的受力结构经过优化，在电机安装点位的下方设置了局部加强弯折，在不增加整体板材厚度的前提下提升了安装位的结构刚性，长期承受电机运行振动也不会出现安装位变形、孔位磨损的问题，可有效延长传动系统的维护周期。
