建筑工地用双侧扶手斜梯结构设计

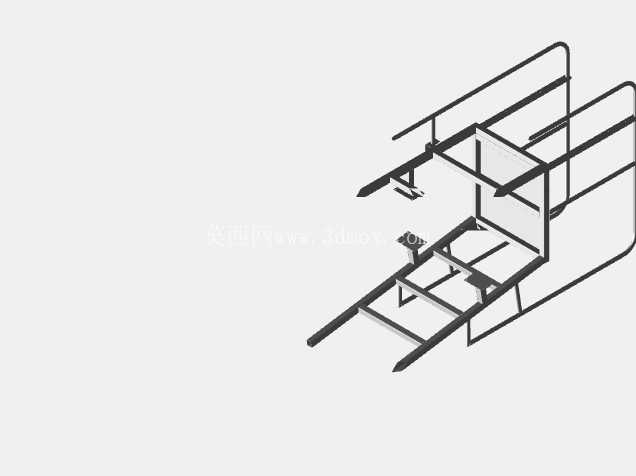

　　梯身下端设置有向外延伸的支撑脚，支撑脚底部预留有螺栓安装孔，可以直接通过膨胀螺栓与混凝土地面固定，也可以在底部加装防滑橡胶垫，适配临时摆放不做永久固定的使用场景，支撑脚向外延伸的结构能够有效增大梯身底部的支撑跨度，降低人员攀爬时梯身侧翻的风险。梯身上端设置有搭接挂钩结构，挂钩开口尺寸适配工地常见的脚手架钢管、临边防护栏横杆以及建筑结构的钢梁翼缘宽度，使用时可以直接将上端挂钩搭设在作业面的边缘结构上，不需要额外做复杂的连接固定，能够快速完成梯具的架设，适配建筑工地频繁转移作业位置的使用需求。这款斜向登高梯主要面向建筑施工场景的临时登高作业需求设计，整体采用框架式焊接结构，主体承载构件选用等边角钢拼焊成型，踏步采用花纹钢板折弯制作，两侧设置连续式圆管扶手，扶手高度符合高空作业临边防护的常规要求，扶手与梯身主框架之间采用短角钢斜撑加固，避免人员倚靠时出现扶手变形失稳的问题。梯身整体倾斜角度控制在45度到50度区间，这个角度区间既能够保证人员上下行走时的步幅舒适度，也能控制梯身整体的水平投影长度，适配工地狭窄的临时通行空间，不会占用过多的施工作业面。

　　踏步之间的垂直间距控制在200mm到220mm之间，踏步的有效踩踏宽度不小于200mm，表面压制的防滑纹路能够在鞋底沾有泥浆、灰尘的情况下依然提供足够的摩擦力，避免人员上下时出现滑倒的问题，每一级踏步下方都设置有横向加劲肋，加劲肋与梯身两侧的主纵梁满焊连接，单级踏步的承载能力能够满足单人携带施工工具通行的载荷要求，不会出现踏步弯折变形的问题。两侧扶手从梯身底部第一步踏步位置开始连续延伸至上端作业面以上1.1m左右的高度，扶手末端设置有向作业面方向弯折的延伸段，方便人员从梯身迈步到作业面时可以抓扶借力，扶手的圆管直径选用常规的48mm规格，和工地常用的脚手架钢管直径一致，出现局部损坏时可以直接用现场的脚手架管材替换维修，不需要单独采购特殊规格的配件。

　　梯身整体采用分段式焊接结构，主纵梁为通长构件，所有横向连接构件均与主纵梁垂直焊接，整体结构没有多余的装饰性构件，所有焊缝均采用连续角焊缝，焊后打磨掉焊渣飞溅，整体做防锈漆涂装，能够适应工地露天存放、风吹雨淋的使用环境，减少锈蚀带来的结构强度衰减问题。在实际使用场景中，这类斜梯主要用于基坑上下通行、脚手架层间登高、临时作业平台的人员上下通道，相比垂直爬梯，斜梯的行走舒适度更高，人员携带轻型工具上下时不需要额外做肢体的大幅度调整，通行效率更高，也更适合频繁有人员通行的临时通道位置。

　　设计过程中重点考虑了工地现场的粗暴使用工况，所有构件的壁厚都留足了安全余量，即使出现轻微的碰撞、抛摔，也不会出现主结构的变形损坏，梯身整体重量控制在两人可以合力抬运的范围内，不需要借助起重设备就可以完成现场的转移和架设，适配工地多点位临时作业的需求。梯身的整体宽度控制在800mm左右，满足单人通行同时侧身避让对向人员的空间需求，不会因为梯身过窄导致通行时出现磕碰，也不会因为梯身过宽导致整体重量过大、搬运不便。在安装边界上，这款斜梯不需要做专门的基础处理，只要地面平整度误差不超过50mm就可以直接架设使用，上端搭接位置的承载能力只要满足不低于2kN的集中载荷就可以安全使用，不需要对搭接位置做额外的加固处理，能够大幅减少临时通道搭设的工作量，缩短施工准备的时间。
