多槽位环形理线固定压圈结构设计

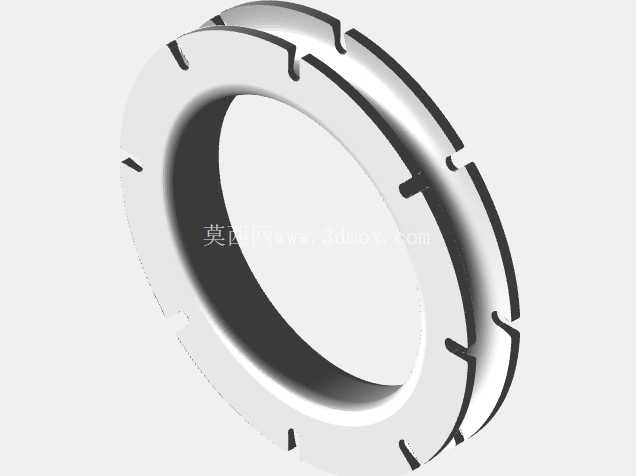

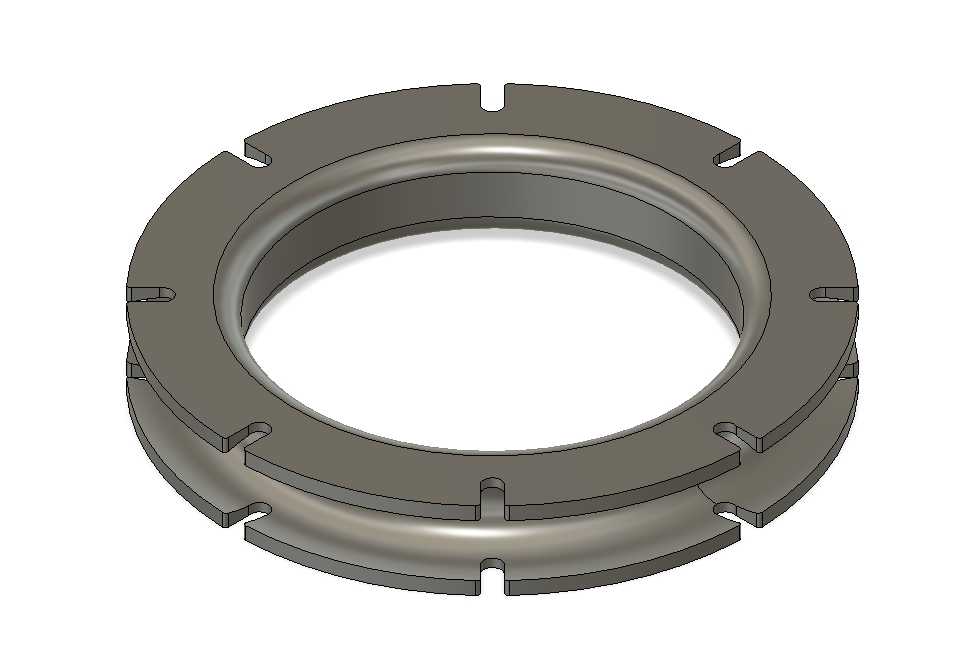

这款环形理线固定压圈，最初是为桌面三维操控外设的内置线缆排布需求开发的结构件，在实际应用场景中，这类压圈并不局限于单一外设使用，但凡涉及小空间内多股细线缆的规整、固定、防拉扯需求的电控箱、小型设备内腔、桌面集成工位都能适配。从功能特性来看，它采用双层叠合环形基体设计，外圈均匀分布8处开口定位槽，槽口尺寸统一做了R角过渡处理，避免装配时刮伤线缆绝缘层，内圈做了凸起的限位挡边，能够将收拢后的线缆约束在环形内腔范围内，不会出现线缆滑出、偏移的问题，压合面做了0.2mm的微磨砂纹理处理，和接触面贴合时不会产生硬摩擦异响，同时能增加静摩擦力，防止长期使用后压圈出现周向转动移位。

在设计思路上，最初做方案时曾考虑过整圈无缺口的环形结构，但实际装配测试中发现，无缺口结构需要将所有线缆从头穿入，对于已经完成端接的线缆来说装配难度极大，后期维护更换线缆时也需要拆除端接件才能操作，因此调整为均匀分布的开口槽设计，每个槽位可以单独卡入单股或双股细线缆，装配时不需要提前穿线，直接将线缆卡入对应槽位后再将压圈固定即可，维护时也可以单独更换某一路线缆，不需要拆解整个理线结构。基体的厚度选择上，经过三次受力仿真验证，最终确定外圈厚度3mm、内圈挡边高度2.5mm的参数，既能够保证压圈自身的结构强度，在受到线缆拉扯力时不会出现形变断裂，也不会因为厚度过大占用过多的安装空间，适配多数小型设备的内腔安装间隙。

从安装边界来看，这款压圈的外径适配常规50mm直径的安装工位，内圈通径38mm，最多可以同时容纳8股直径3mm以内的线缆，或者4股直径5mm的线缆，安装时可以通过外圈的槽位配合卡销定位，也可以采用胶粘方式固定在光滑安装面上，两种安装方式都不需要额外打孔，不会破坏安装基体的原有结构。实际使用中，这类理线压圈能够有效解决小空间内线缆杂乱、相互缠绕的问题，避免线缆因为长期弯折、拉扯出现线芯断裂、绝缘层破损的故障，尤其是在经常需要调整位置的桌面外设、小型移动检测设备内部，规整后的线缆不会随着设备移动被内部结构件卡滞、磨损，能够大幅提升设备内部布线的可靠性，减少因为线缆故障导致的设备停机问题。

在细节处理上，压圈的上下两层叠合面做了错位定位凸点，两层压圈扣合时凸点会卡入对应凹槽，不需要额外的紧固件就能实现两层结构的临时固定，方便装配时先完成线缆卡装再整体固定，上下层的槽位完全对齐，卡入的线缆不会被两层结构夹伤，槽口的边缘全部做了倒钝处理，没有尖锐毛刺，即使是徒手装配也不会划伤操作人员。和常见的扎带理线方式相比，这种压圈式理线结构不会在线缆表面产生勒痕，也不会因为扎带老化松脱导致线缆散乱，长期使用的可靠性更高，而且可以重复拆装使用，维护成本更低。针对不同的安装场景，这款压圈的结构也可以做等比例缩放，调整槽位数量和内圈通径，适配不同线径、不同数量的线缆整理需求，结构本身的工艺性较好，采用冲压或者压铸工艺都可以批量生产，生产效率高，单件成本较低，适合在各类小型电子设备、电控模块、桌面集成装置中推广使用。
