多工位圆顶板材自动加工处理设备

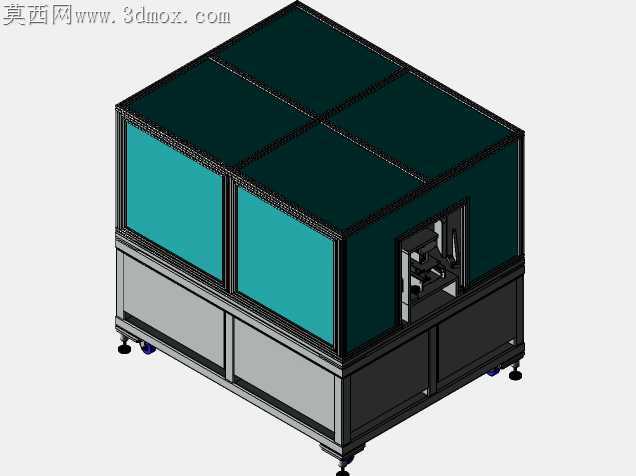

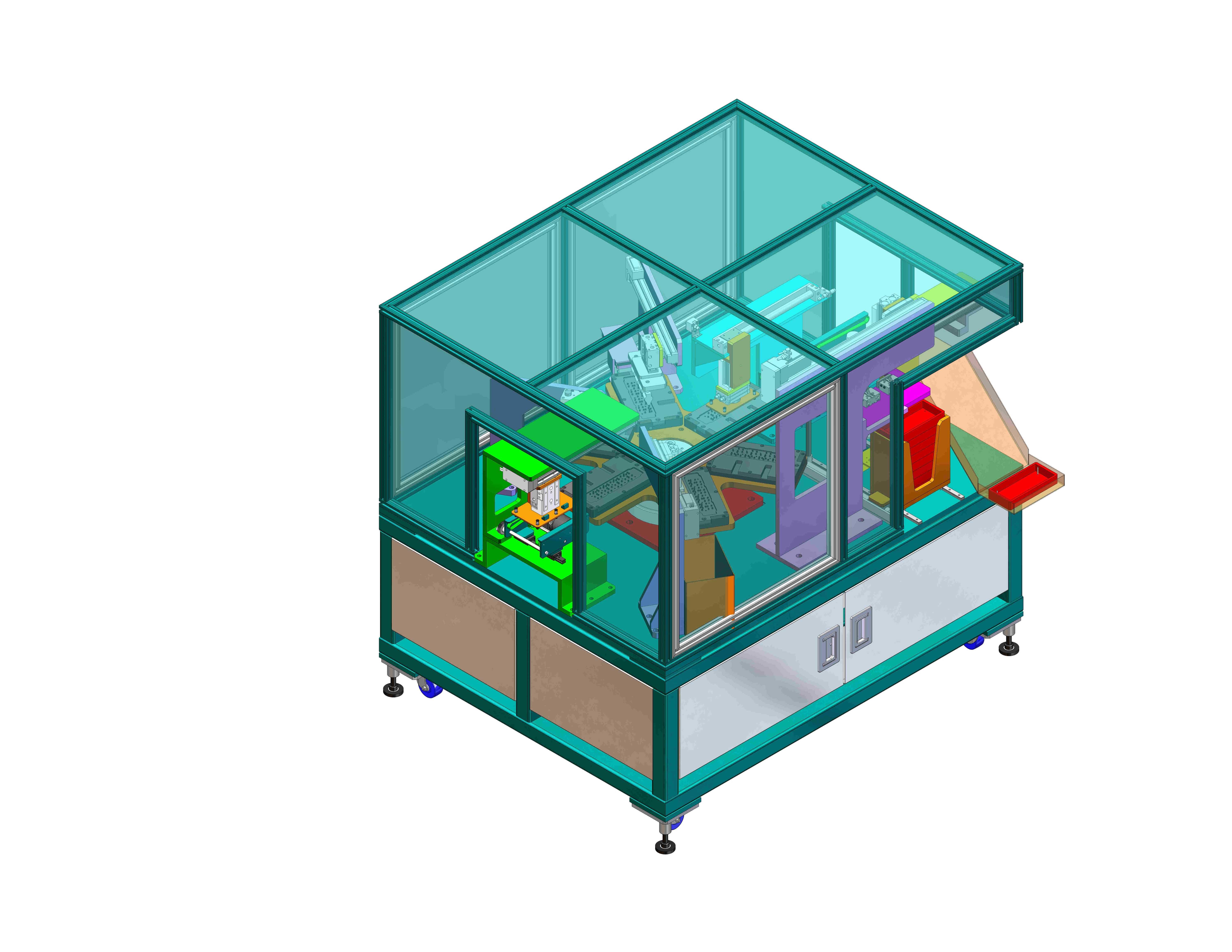

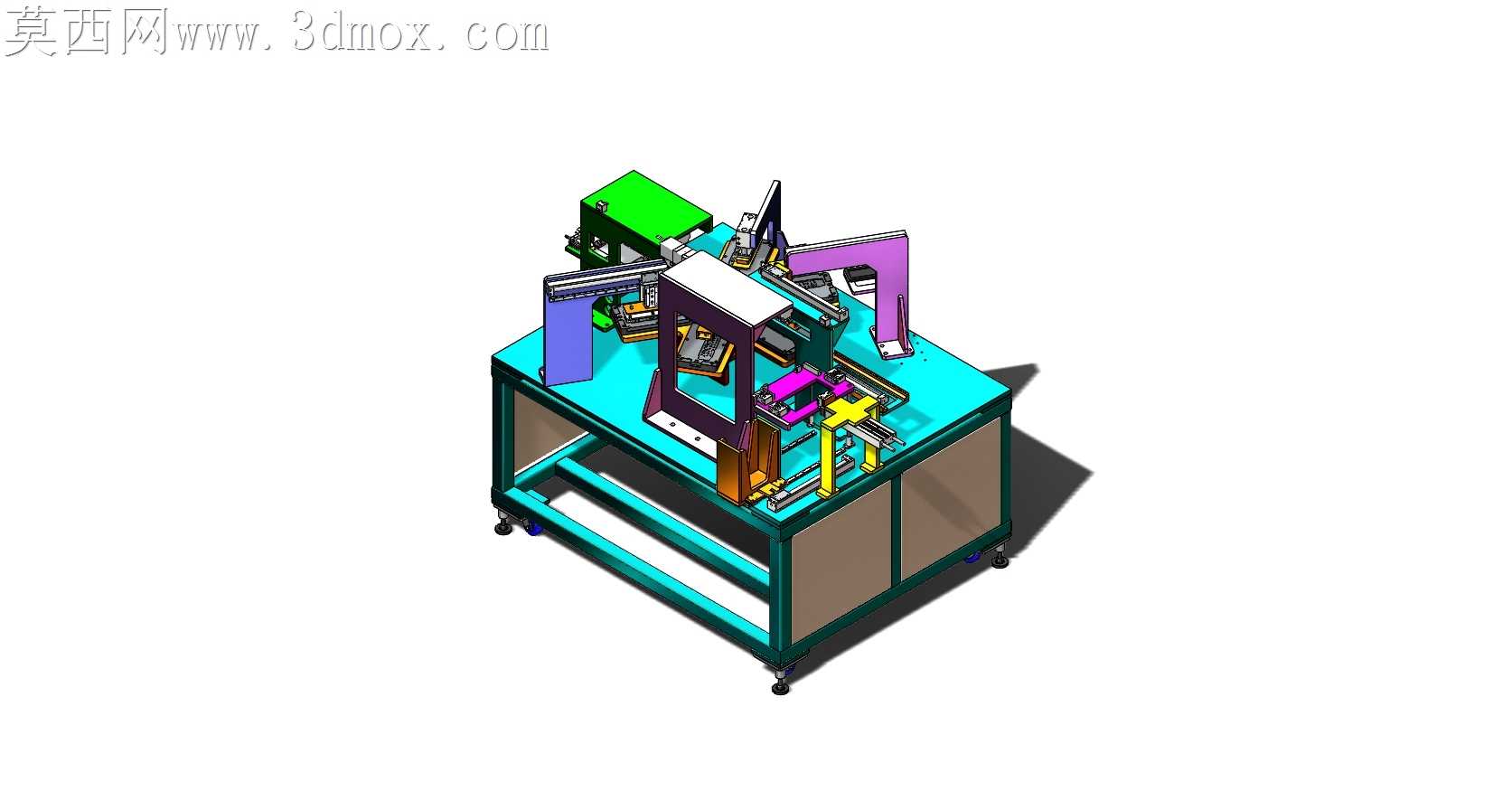

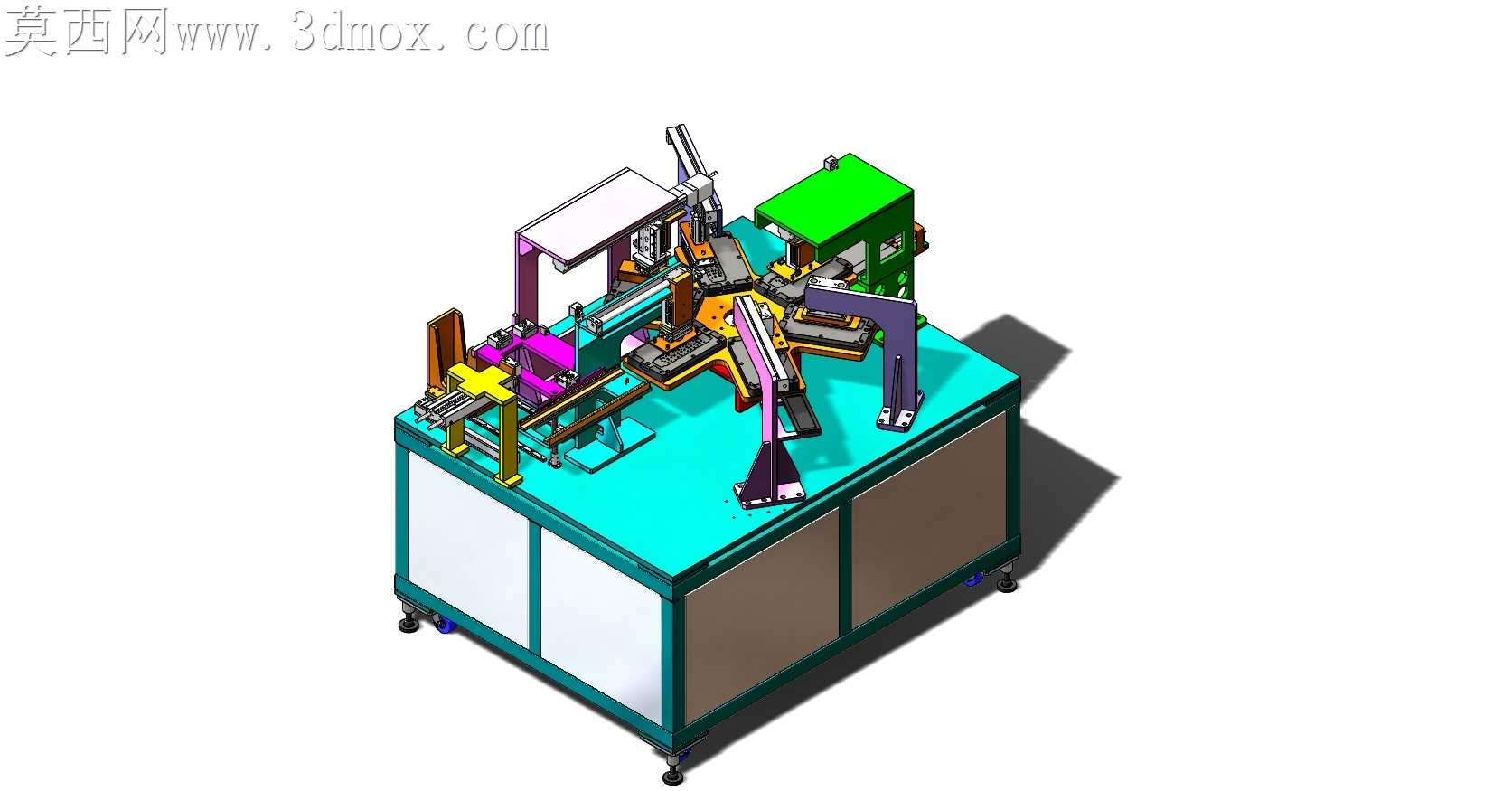

该设备主要面向板材类工件的圆顶成型、浇口处理一体化加工场景，常见于消费电子外壳配件、小型家电结构件、汽车内饰塑料板材件的生产加工环节，可对接前端注塑成型工序的出料端，替代传统人工分料、定位、切浇口、圆顶修型的分散作业模式，解决人工作业精度一致性差、加工效率低、不良品率居高不下的痛点，适配中小尺寸带浇口的注塑板材、复合板材工件的批量连续加工需求。设备整体采用一体式方通焊接机架作为承载主体，底部配置可调脚轮与支撑脚，既满足车间内灵活转场移动的需求，也可在固定工位调平后保证运行稳定性，机架下部设置封闭柜体用于容纳电气控制元件、气动动力组件与走线布局，上部台面作为作业安装基准面，整体安装边界控制在长1.8米、宽1.2米、高1.7米范围内，无需额外预留过大操作空间，可直接嵌入现有生产线的工位间隙完成部署。设计阶段采用工序集中的布局思路，将工件上料定位、多工位同步加工、成品出料的功能模块沿转盘式循环工位排布，上料位设置仿形定位治具，可根据不同规格的板材工件快速更换治具配件，兼容一定尺寸范围内的多型号工件加工；加工工位集成了旋切浇口组件、圆顶压合成型组件、工件姿态校正组件，各工位通过凸轮分割器驱动的转盘实现精准转位，转位重复定位精度可控制在0.02mm以内，保证每个加工工位的动作匹配度；设备配置多组气动执行元件与伺服驱动组件，旋浇口工位采用旋转进给的切削方式，可平稳去除工件注塑残留的浇口余料，避免刚性冲切造成的工件边缘崩缺、表面发白问题，圆顶加工工位采用恒压压合结构，可根据板材材质特性调整压合行程与压力参数，保证圆顶成型的弧度一致性与结构强度，不会出现压裂、变形不到位的问题；出料位设置自动拨料结构，加工完成的工件可自动滑入出料输送槽，无需人工手动取件，降低操作人员的劳动强度与安全风险。设备的各运动组件均设置安全防护挡板，加工区域配置安全光栅，当人员肢体误入作业范围时设备可紧急停机，避免机械伤害风险，气路与电路采用分槽布线设计，后期维护时可快速排查故障点，整体运行节拍可达每小时处理300件以上工件，相比人工作业模式效率提升4倍以上，加工后的工件圆顶尺寸公差可控制在0.05mm以内，浇口残留高度小于0.1mm，可直接满足后续装配工序的精度要求，无需二次返工处理。
