伺服电机微控制器测试试验台

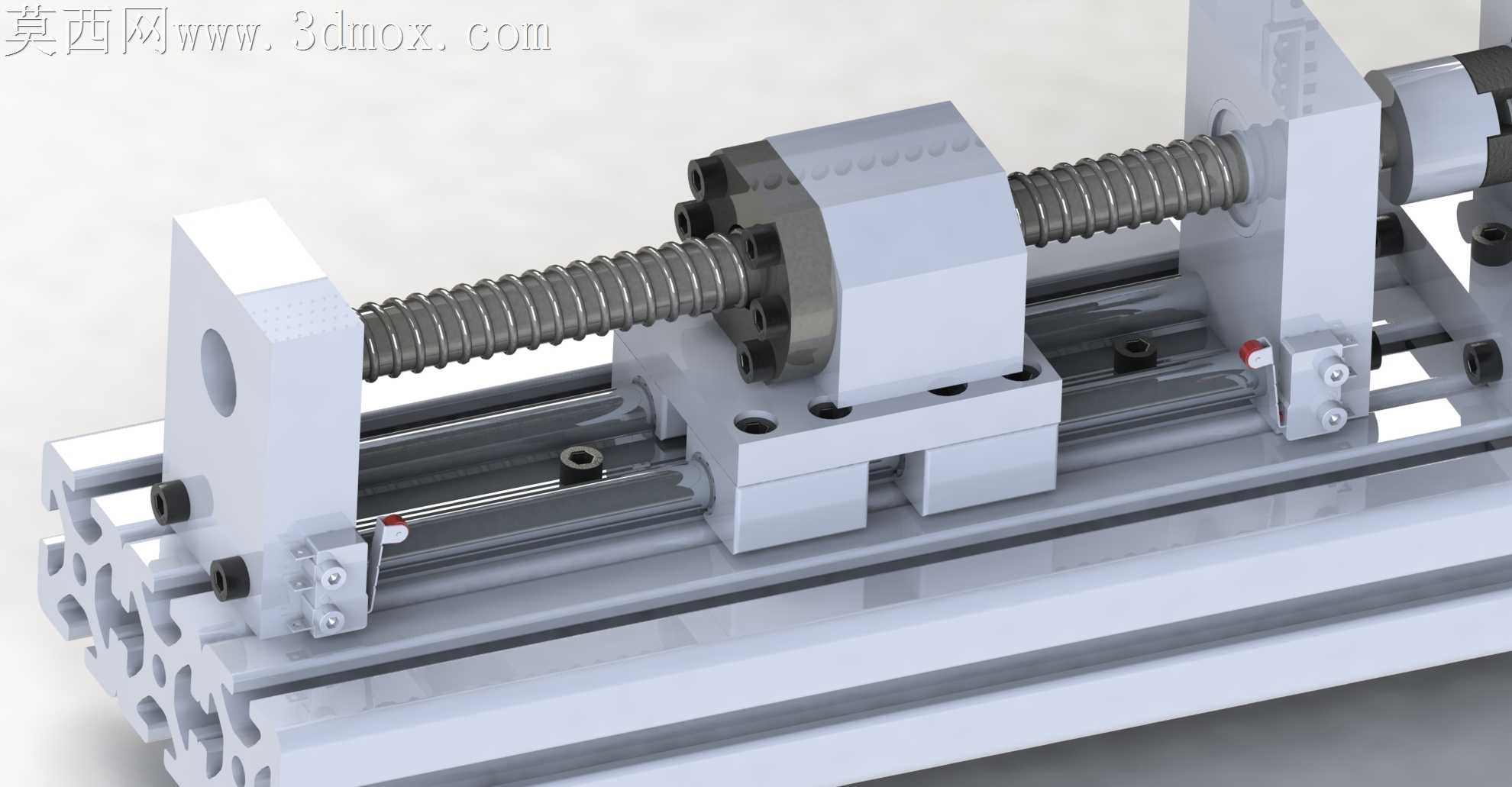

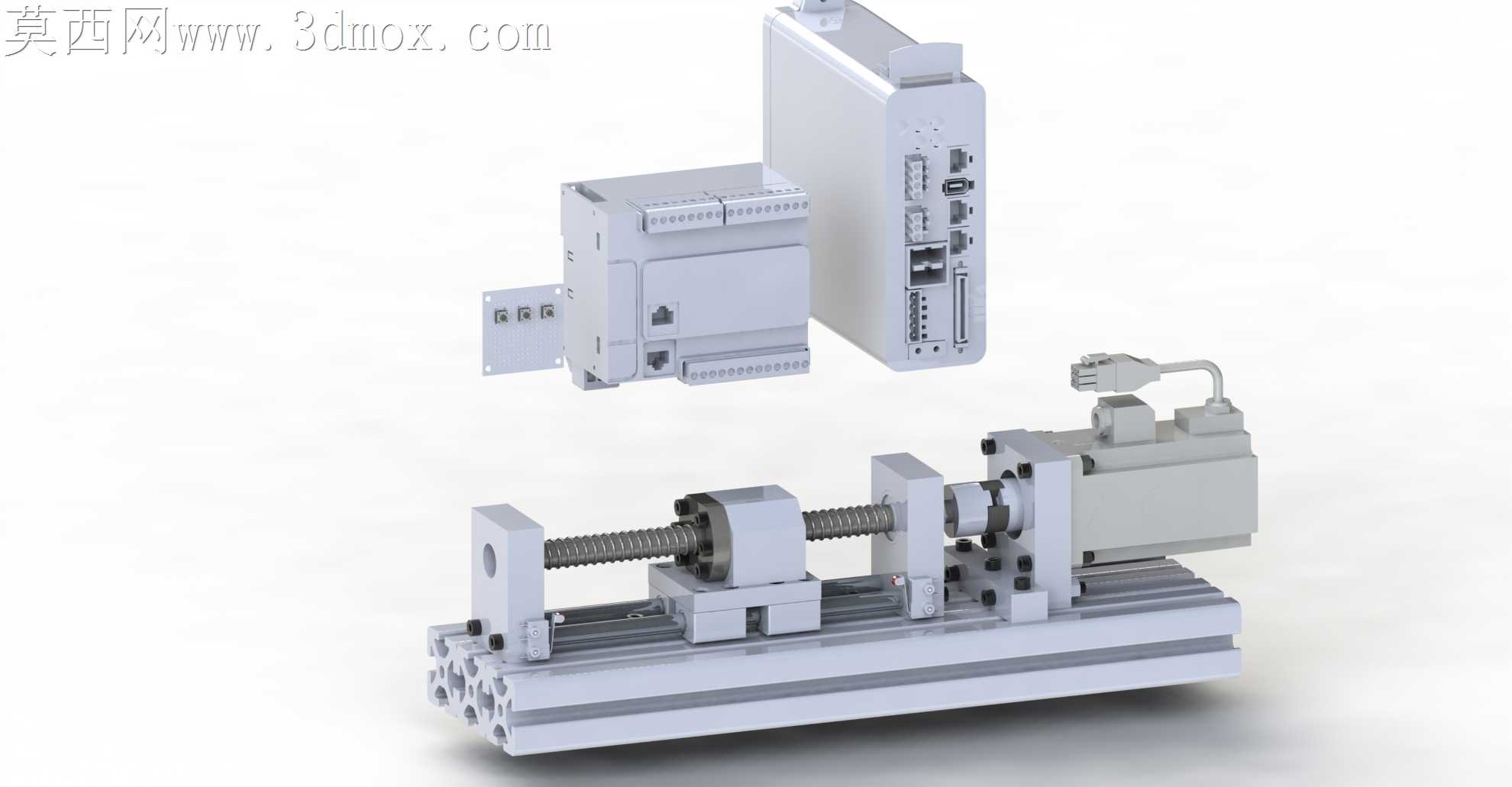

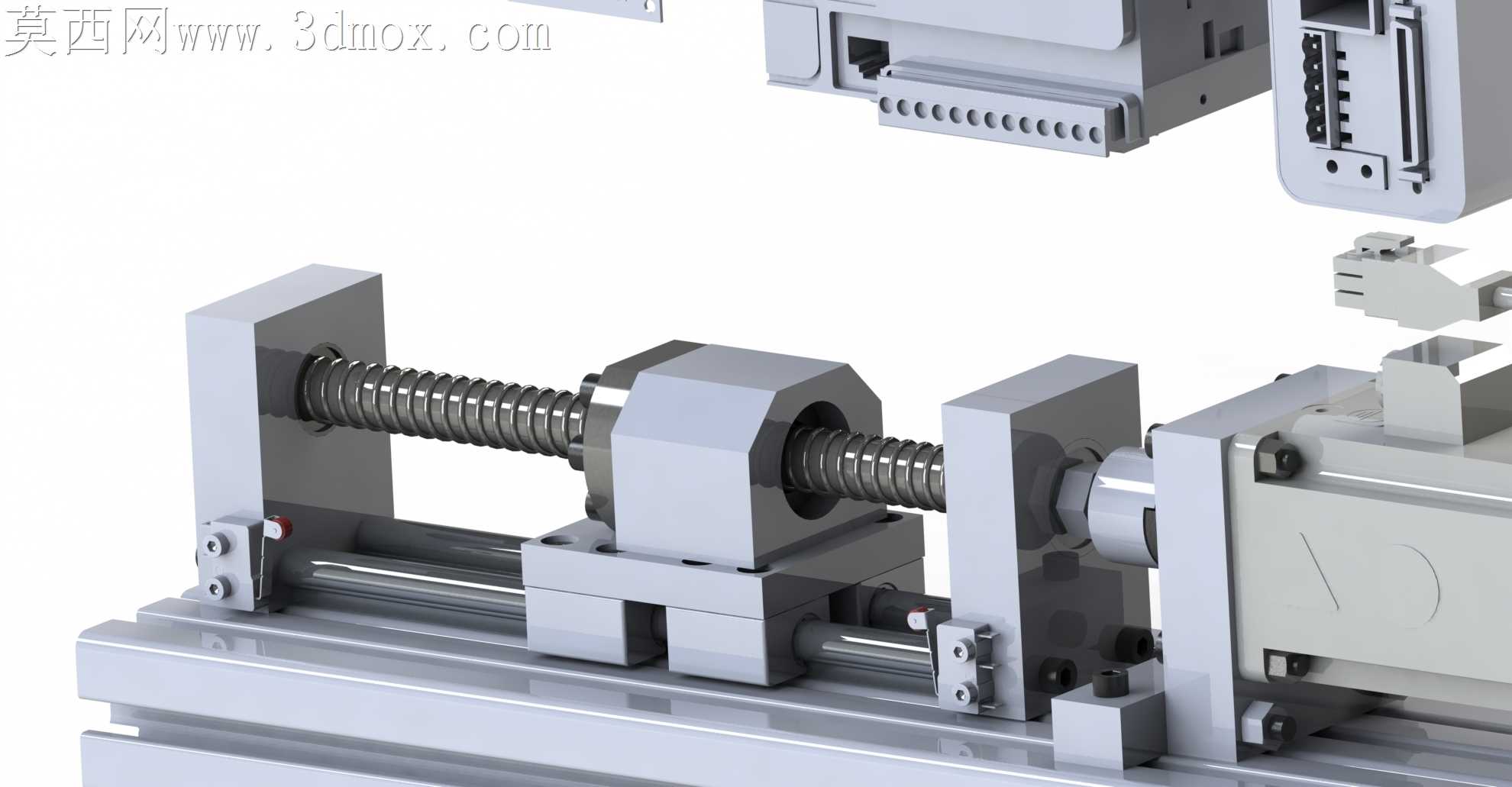

这套试验组件主要面向伺服驱动系统的前期功能验证、控制逻辑调试场景，可覆盖小型自动化设备开发阶段的伺服参数整定、微控制器IO信号匹配、运动轨迹校准等核心测试需求，常见于高校机电实验室、小型自动化设备研发工作室、伺服系统售后调试工位，无需搭建大型测试台架即可完成基础功能验证，大幅降低前期调试的硬件成本与场地占用。整套组件集成了直线运动执行端、伺服驱动单元、微控制器控制单元三个核心部分，执行端采用标准铝型材搭建底座，搭配滚珠丝杆传动结构与线性导轨导向，可实现高精度直线往复运动，能够模拟传送带进给、滑台移位、点位定位等多种常见工业伺服应用工况，测试过程中可直接采集伺服的运行扭矩、转速、定位精度等核心参数，配合微控制器完成控制程序的烧录与逻辑验证，无需额外外接复杂的负载模拟装置。设计过程中充分考虑了调试操作的便捷性，所有电控接口均采用外露快接布局，微控制器与伺服驱动器的接线端子预留了充足的操作空间，方便调试人员随时更换接线、调整信号点位；运动端的丝杆支撑座采用标准件模块化设计，可根据测试需求快速更换不同导程的丝杆、不同功率的伺服电机，适配从100W到750W功率段的小型伺服测试需求。安装边界方面，整套试验台的底座长度适配常规桌面摆放需求，宽度不超过普通钳工台的有效操作宽度，整体高度预留了接线与操作的手部空间，无需额外打孔固定即可平稳放置在工作台面，电控单元与运动执行端采用分体邻接布局，既避免了运动过程中的振动影响电控元件的连接稳定性，又缩短了控制信号的传输路径，减少信号干扰对测试结果的影响。整套组件的结构件均采用工业标准件搭建，后期维护更换配件无需定制加工，可直接采购标准五金件完成替换，适合小批量测试场景下的长期反复使用。
