方形带定位槽透明烟灰缸CNC加工结构

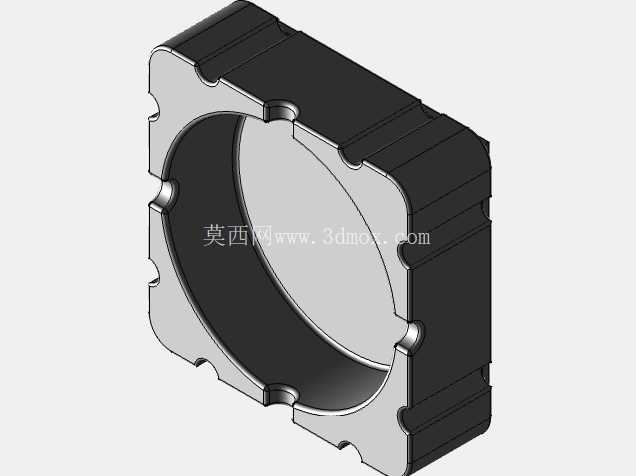

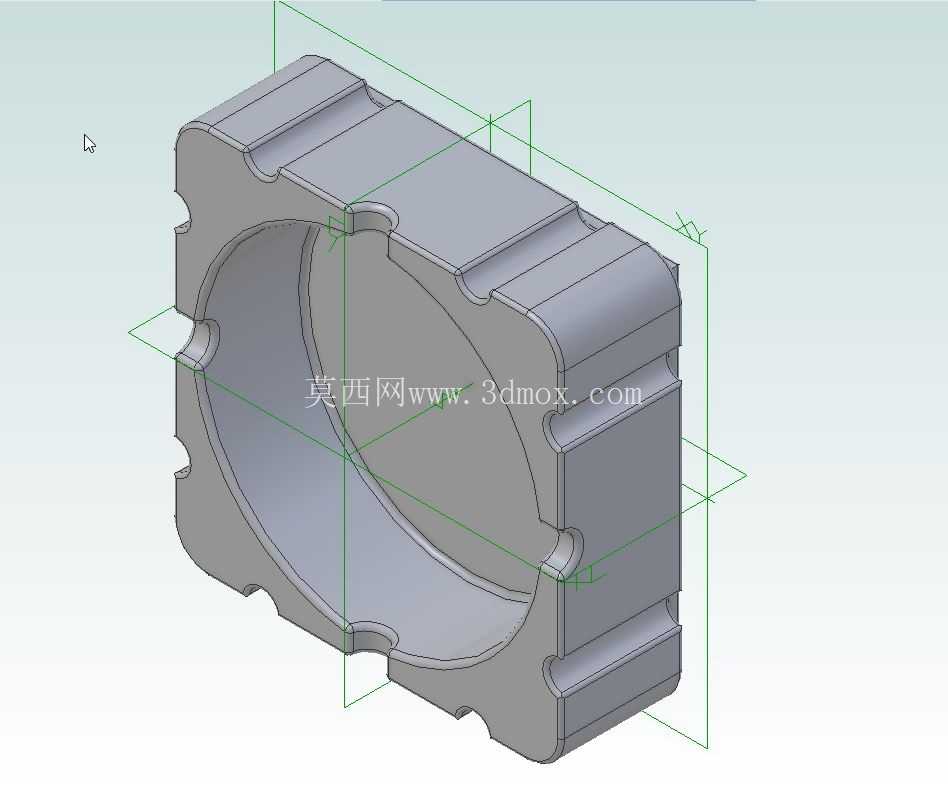

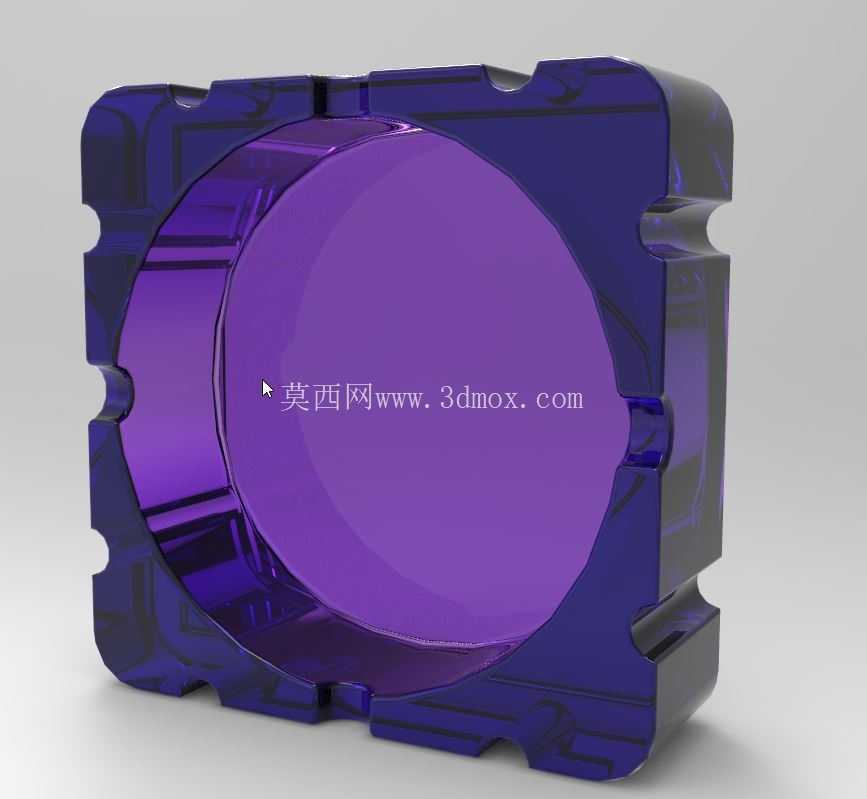

　　这款方形烟灰缸的结构设计完全围绕CNC铣削加工的工艺特性展开，整体采用方正外轮廓搭配圆形内凹腔体的组合形式，外轮廓四个侧边均设计有对称的半圆定位缺口，这类缺口并非装饰结构，而是加工过程中配合工装夹具实现快速装夹定位的核心结构，能够在批量加工时减少找正时间，保证每件产品的加工基准统一，降低装夹带来的形位公差。从实际使用场景来看，这类烟灰缸多用于办公桌面、商务会客区、工业厂区接待室等场景，外方内圆的结构一方面能够保证放置时的稳定性，方形外轮廓不会像圆形结构那样容易受外力触碰发生滚动滑落，另一方面圆形内凹腔体能够提供充足的烟蒂搁置与烟灰收纳空间，腔体深度经过合理设计，既不会因为过浅导致烟灰被气流吹散，也不会因为过深造成内部清洁困难。

　　设计过程中，所有棱边均做了均匀的圆角过渡处理，外棱的圆角能够避免尖锐边角划伤使用者，内棱的圆角则能够减少加工时的应力集中，同时降低CNC加工时刀具在转角处的负载，避免刀具崩损，提升加工良率。透明材质的选型要求结构壁厚保持均匀，整体壁厚控制在一致的尺寸范围内，避免壁厚差异导致的加工后应力变形，尤其是外框与内腔体的衔接位置，做了平缓的斜面过渡，既能够提升整体的结构强度，也能让透明材质的光线折射效果更均匀，外观质感更协调。

　　安装与放置边界方面，产品底部设计有平整的贴合面，平面度控制在合理公差范围内，放置在光滑桌面时能够保持稳定，不会出现翘边晃动的情况，四个侧边的定位缺口同时也可以作为烟支的临时搁置位，每个缺口的弧度与常规烟支的直径匹配，烟支搁置时不会滑落，无需额外设计独立的烟槽，简化了加工工序。从加工工艺角度看，整个结构可以通过三轴CNC设备一次装夹完成大部分加工工序，外轮廓的铣削、内腔体的挖槽、定位缺口的加工都可以在同一基准下完成，减少二次装夹带来的精度误差，内腔体的底部做了微小的锥度设计，方便加工完成后排屑，也便于后续的表面抛光处理，透明件加工对表面粗糙度要求较高，均匀的壁厚和平缓的过渡面能够减少抛光的工作量，提升表面通透度。

　　结构的受力设计上，方形外框的四个角做了加厚处理，能够承受日常使用中的意外磕碰，避免边角碎裂，内腔体的底部厚度大于侧壁厚度，放置时的受力集中在底部厚实区域，长期使用不会出现底部变形的问题。实际使用时，烟灰积攒到一定程度后，圆形内槽的无死角结构能够方便擦拭清洁，没有难以清理的狭窄缝隙，定位缺口的位置高度高于内腔体的最高液位，即使临时用来倾倒少量废水也不会从缺口处渗漏，兼顾了实用功能与加工便利性。
